2
AG 8

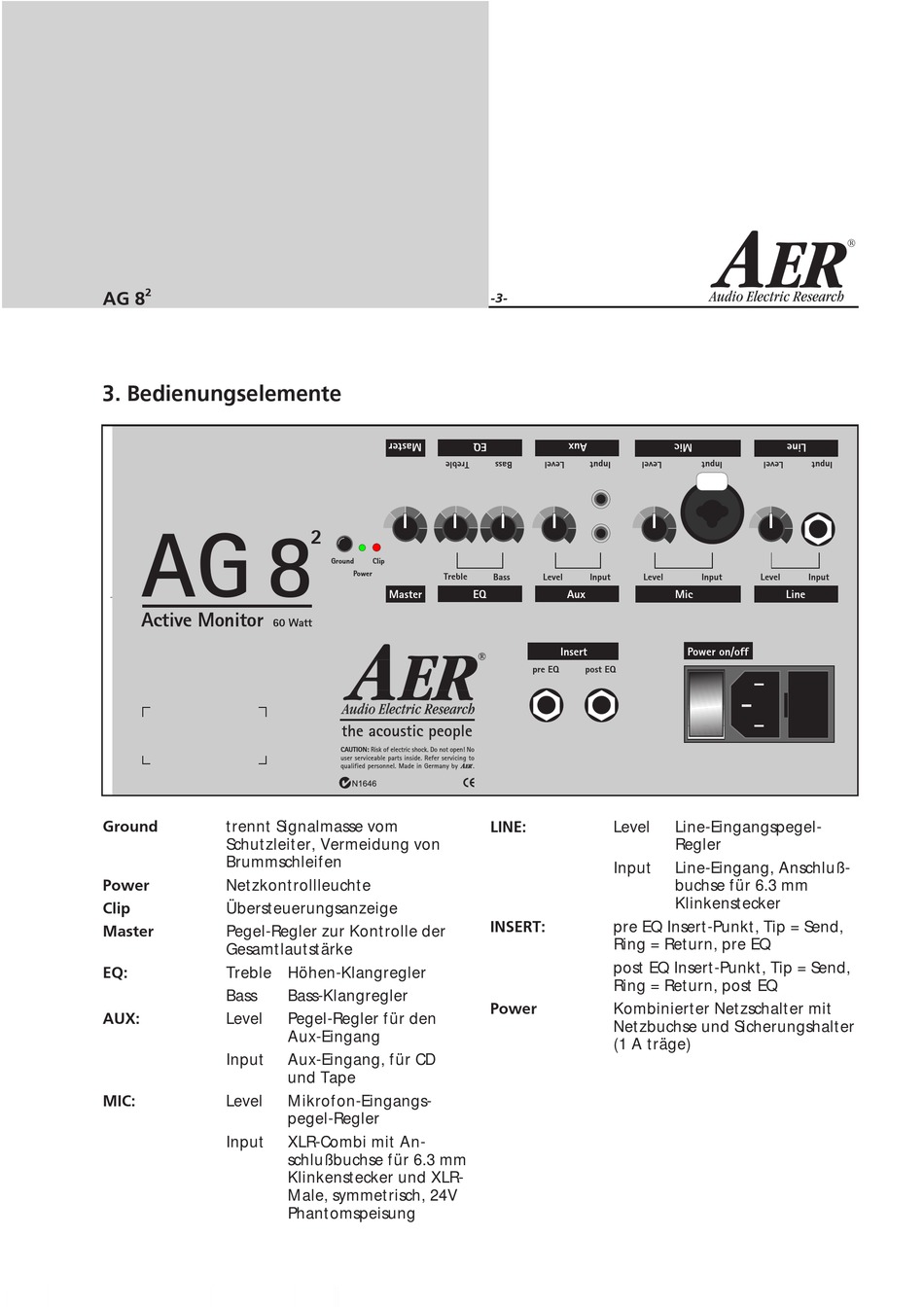

3. Bedienungselemente
AG 8
AG 8
Active Monitor
Active Monitor
60 Watt
60 Watt
Ground
trennt Signalmasse vom
Schutzleiter, Vermeidung von
Brummschleifen
Power
Netzkontrollleuchte
Clip
Übersteuerungsanzeige
Master
Pegel-Regler zur Kontrolle der
Gesamtlautstärke
EQ:
Treble Höhen-Klangregler
Bass
AUX:
Level
Input
MIC:
Level
Input
2
2
Ground
Clip
Ground
Clip
Power
Power
Treble
Treble
Master
Master
A
the acoustic people
CAUTION: Risk of electric shock. Do not open! No
CAUTION:
Risk of electric shock. Do not open!
user serviceable parts inside. Refer servicing to
No user serviceable parts inside. Refer servicing to
qualified personnel. Made in Germany by B.
B
qualified personnel. Made in Germany by
Bass-Klangregler
Pegel-Regler für den
Aux-Eingang
Aux-Eingang, für CD
und Tape
Mikrofon-Eingangs-
pegel-Regler
XLR-Combi mit An-
schlußbuchse für 6.3 mm
Klinkenstecker und XLR-
Male, symmetrisch, 24V
Phantomspeisung
-3-
Bass
Level
Input
Level
Bass
Level
Input
Level
EQ
EQ
Aux
Aux
Insert
Insert
pre EQ
pre EQ
post EQ
post EQ
.
LINE:
Level
Input
INSERT:
pre EQ Insert-Punkt, Tip = Send,
Ring = Return, pre EQ
post EQ Insert-Punkt, Tip = Send,
Ring = Return, post EQ
Power
Kombinierter Netzschalter mit
Netzbuchse und Sicherungshalter
(1 A träge)
C
Input
Level
Input
Input
Level
Input
Mic
Mic
Line
Line
Power on/off
Power on/off
Line-Eingangspegel-
Regler
Line-Eingang, Anschluß-
buchse für 6.3 mm
Klinkenstecker
