Wachendorff HD67181 Betriebsanleitung
Repeater can 2.0a & can 2.0b
Vorschau ausblenden
Andere Handbücher für HD67181:
- Bedienungsanleitung (18 Seiten) ,
- Installationsanleitung (14 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wachendorff HD67181
Inhaltszusammenfassung für Wachendorff HD67181

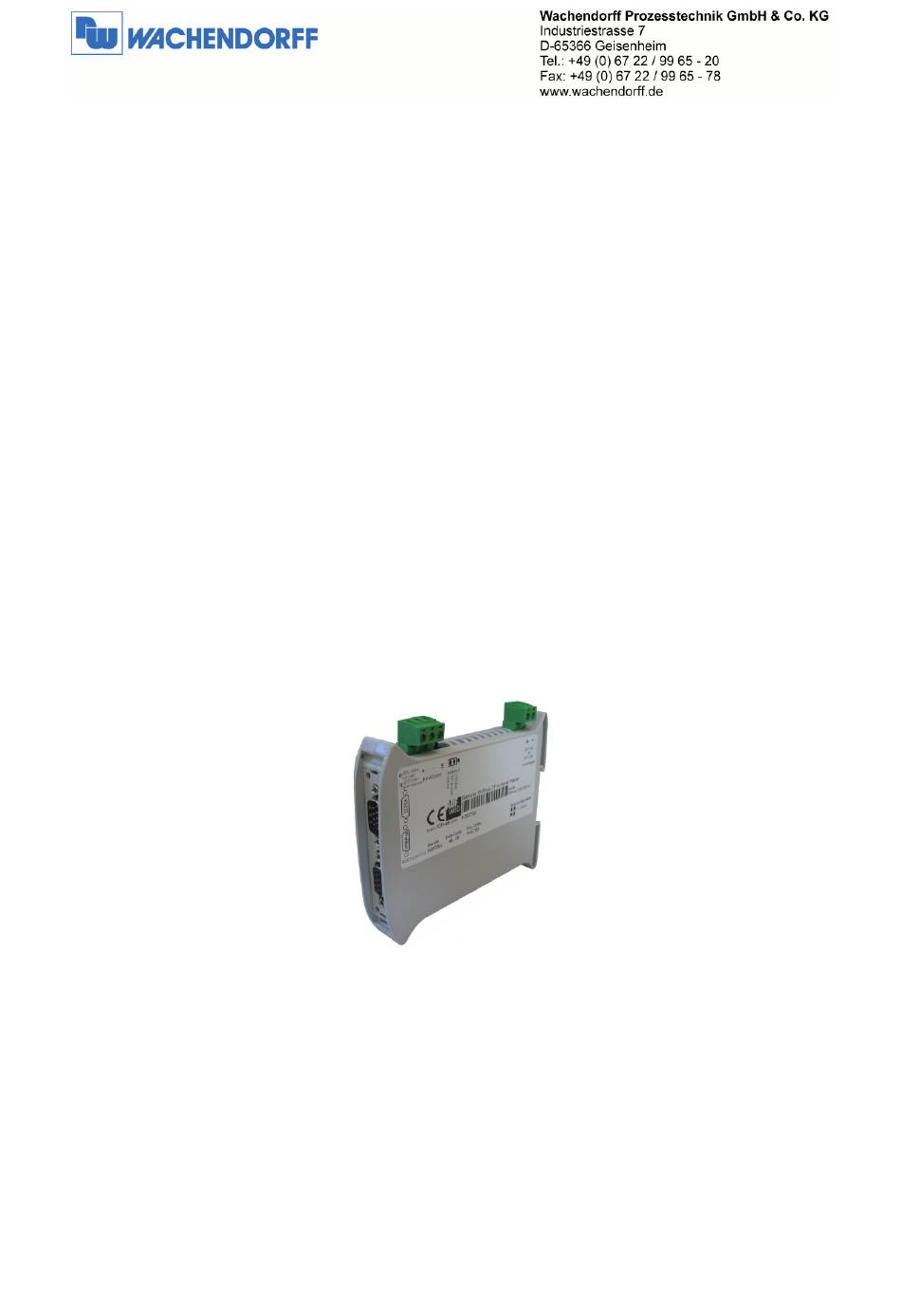

- Seite 1 Betriebsanleitung Repeater CAN 2.0A & CAN 2.0B HD67181 © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009 - 1 -...
-
Seite 2: Inhaltsverzeichnis
Eil-Service für Garantie und Reparatur ................10 4.3. Zubehör ..........................10 © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009 - 2 -... -
Seite 3: Vorwort
Die Geräte sind entsprechend der gültigen CE Richtlinien konstruiert. Sämtliche Zertifikate können bei uns angefordert werden. © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009... -
Seite 4: Repeater Hd67181
Tabelle LED: Schnell blinkend für Bootmodus; Langsam blinkend für RUN Betrieb © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009 - 4 -... -
Seite 5: Übertragungskabel Rs232
Beachten Sie sämtliche Sicherheitshinweise im Bezug auf Maschinen und Menschen. Achtung! Das Gerät enthält ESD gefährdete Bauteile. © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009 - 5 -... -
Seite 6: Konfiguration
3. Schließen Sie die Spannungsversorgung an das Modul an. 4. Schalten Sie die Spannungsversorgung ein. Das Gerät arbeitet nun im RUN Modus. © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009... -
Seite 7: Installation
3.2. Installation Für dieses Gerät wird keine Software benötigt. © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009 - 7 -... -
Seite 8: Projektierung Erstellen
3.3. Projektierung erstellen Um den HD67181 in Betrieb zu nehmen, müssen Sie zunächst die richtige Baudrate an dem Gerät einstellen. Stellen Sie diese entsprechend der nachfolgenden Tabelle ein. Sie finden diese auch an der linken Geräteseite: Baud rate CAN 0... -
Seite 9: Beispiel Einer Konfiguration
Beispiel einer Konfiguration Hier sehen Sie verschiedene Bildschirmkopien einer Konfiguration. Verschiedene Baudraten © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009 - 9 -... -
Seite 10: Allgemeine Informationen
SW67xxx 6-fach Ethernet – Switch ETHSW600 8-fach Ethernet – Switch ETHSW800 © Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: 06722/9965-20, Fax.: -78 Angaben ohne Gewähr Irrtümer und Änderungen vorbehalten. Stand 12/2009 - 10 -...
