Anschluss und Inbetriebnahme
•
Schalten Sie zuerst alle Geräte aus, die Sie mit dem Umschaltpult verbinden wollen.
•
Benutzen Sie möglichst nur hochqualitative Scart- und Audioverbindungsleitungen, um eine
bestmögliche Bild- und Tonqualität sicherzustellen.
•

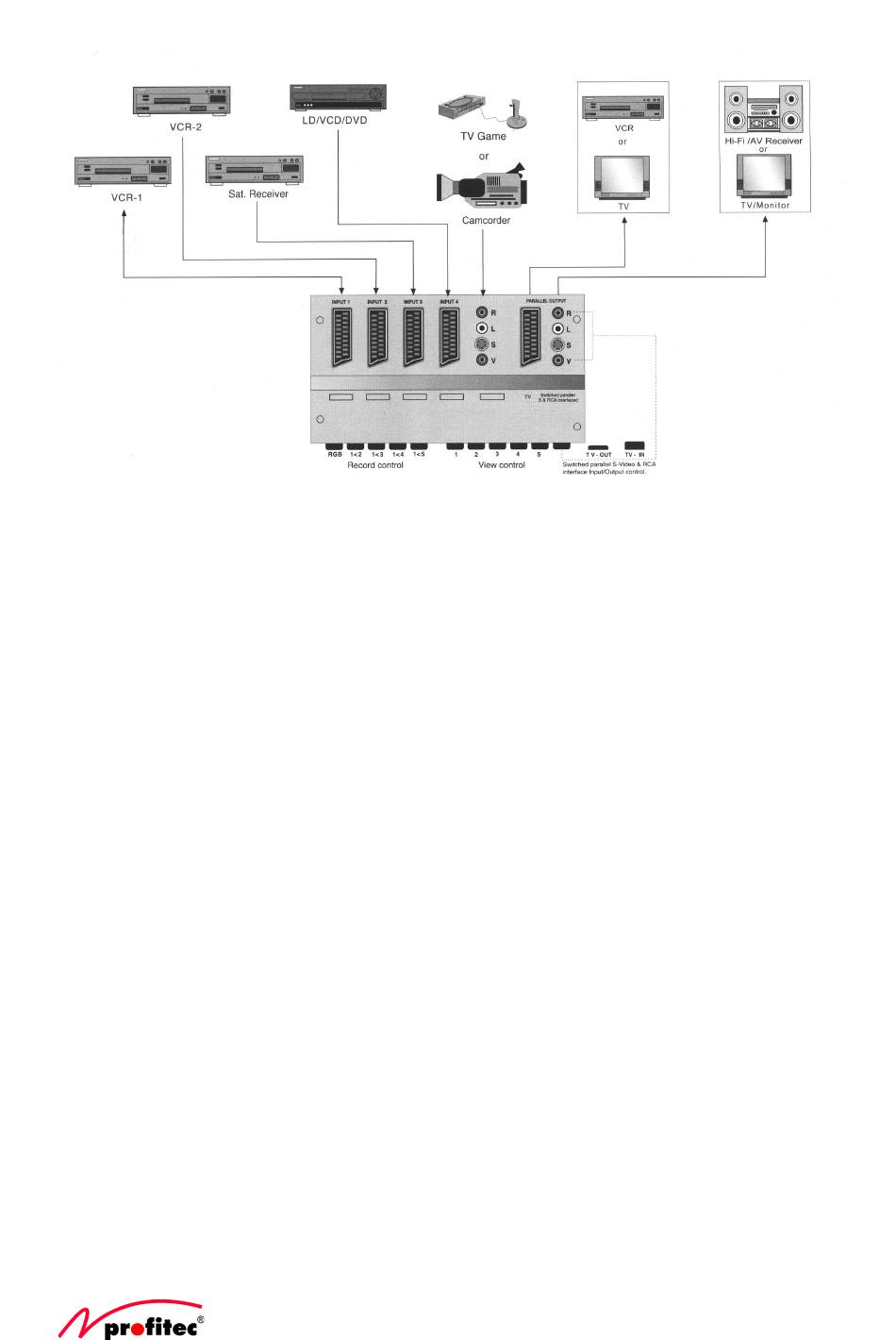

Das Videoumschaltpult verfügt über vier verschiedene Betriebsmodi, die im Folgenden
beschrieben werden.
Modus1
Verteilen einer Videoquelle auf bis zu 3 Monitore / Aufnahmegeräte
1. Verbinden Sie Ihre Videoquelle mit einem der Eingänge 2,3,4 und 5.
2. Verbinden Sie Ihre Monitore / Aufnahmegeräte mit dem Scart-Eingang 1 sowie mit den zwei
parallelen Ausgangsbuchsen, welche mit „TV" und „Parallel RCA / S-VHS" beschriftet sind.
3. Um die Videoquelle auf den Scart-Eingang 1 zu schalten, drücken Sie den entsprechenden
RECORD-Knopf. (z.B. Videoquelle an Eingang 3 – RECORD-Knopf 1<3 drücken )
Modus 2
Aufnahme von zwei verschiedenen Videoquellen auf zwei verschiedene Aufnahmegeräte gleichzeitig
1. Verbinden Sie Ihre Videoquelle mit einem der Eingänge 2,3,4 und 5.
2. Verbinden Sie das Aufnahmegerät 1 mit dem Scart-Eingang 1 und das Aufnahmegerät 2 mit
dem Ausgang „Parallel RCA / S-VHS".
3. Um eine der zwei Videoquellen auf Aufnahmegerät 1 zu schalten, drücken Sie den
entsprechenden RECORD-Knopf. (z.B. Videoquelle 1 an Eingang 2 – RECORD-Knopf 1<2
drücken ).
4. Um eine der zwei Videoquellen auf Aufnahmegerät 2 zu schalten, drücken Sie den
entsprechenden VIEW-Knopf. (z.B. Videoquelle 2 an Eingang 3 – VIEW-Knopf 3 drücken ).
2
V 1.02 Copyright 06/2004 by MJP-Service
