Renkforce IS601 Bedienungsanleitung

Bedienungsanleitung
IS601 iPad Halterung
Best.-Nr. 1384399
Bestimmungsgemäße Verwendung
Das Produkt dient als Halterung für geeignete iPads an Tischkanten oder Rohren mit einer Stärke
bis zu maximal 28 mm. Verwenden Sie das Produkt nur für das Halten von einem geeigneten Tablet.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das
Produkt beschädigt werden. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren
Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte
Personen weiter.
Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Alle
enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• Halter
• Arm
• 5 x Clips
• Bedienungsanleitung
Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie
insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und
die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht
befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine
Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder
zu einem gefährlichen Spielzeug werden.
• Das Produkt ist nur für den trockenen Innenbereich vorgesehen.
• Überprüfen Sie den Lieferumfang, bevor Sie mit der Montage beginnen. Die Montage
darf ohne kompletten Lieferumfang nicht durchgeführt werden.
• Die Wahl eines nicht geeigneten Montageorts kann zu Personen- oder Sachschäden
führen!
• Gehen Sie beim Zusammenbau bzw. der Montage vorsichtig vor! Das Produkt hat
teilweise scharfe Kanten, es besteht Verletzungsgefahr!
• Führen Sie nur die zur Montage erforderlichen Arbeiten durch. Führen Sie niemals
Umbauarbeiten oder Reparaturversuche durch. Nehmen Sie keine Veränderungen
vor.
• Führen Sie die Montage sehr gewissenhaft durch, da ein Herabfallen des Produkts
nicht nur zu teuren Folgeschäden führen kann, sondern es besteht außerdem
Verletzungsgefahr.
• Arbeiten Sie auf einer sauberen, weichen und trockenen Unterlage. Schützen Sie
wertvolle Möbeloberflächen während der Montage mit einer geeigneten Unterlage.
• Verlegen Sie Kabel so, dass sie nicht eingequetscht oder geknickt werden.
• Überlasten Sie das Produkt nicht. Achten Sie auf die Angaben in den „Technischen
Daten".
• Im Zweifelsfall sollten Sie die Montage nicht selbst durchführen. Überlassen Sie dies
einer Fachkraft.

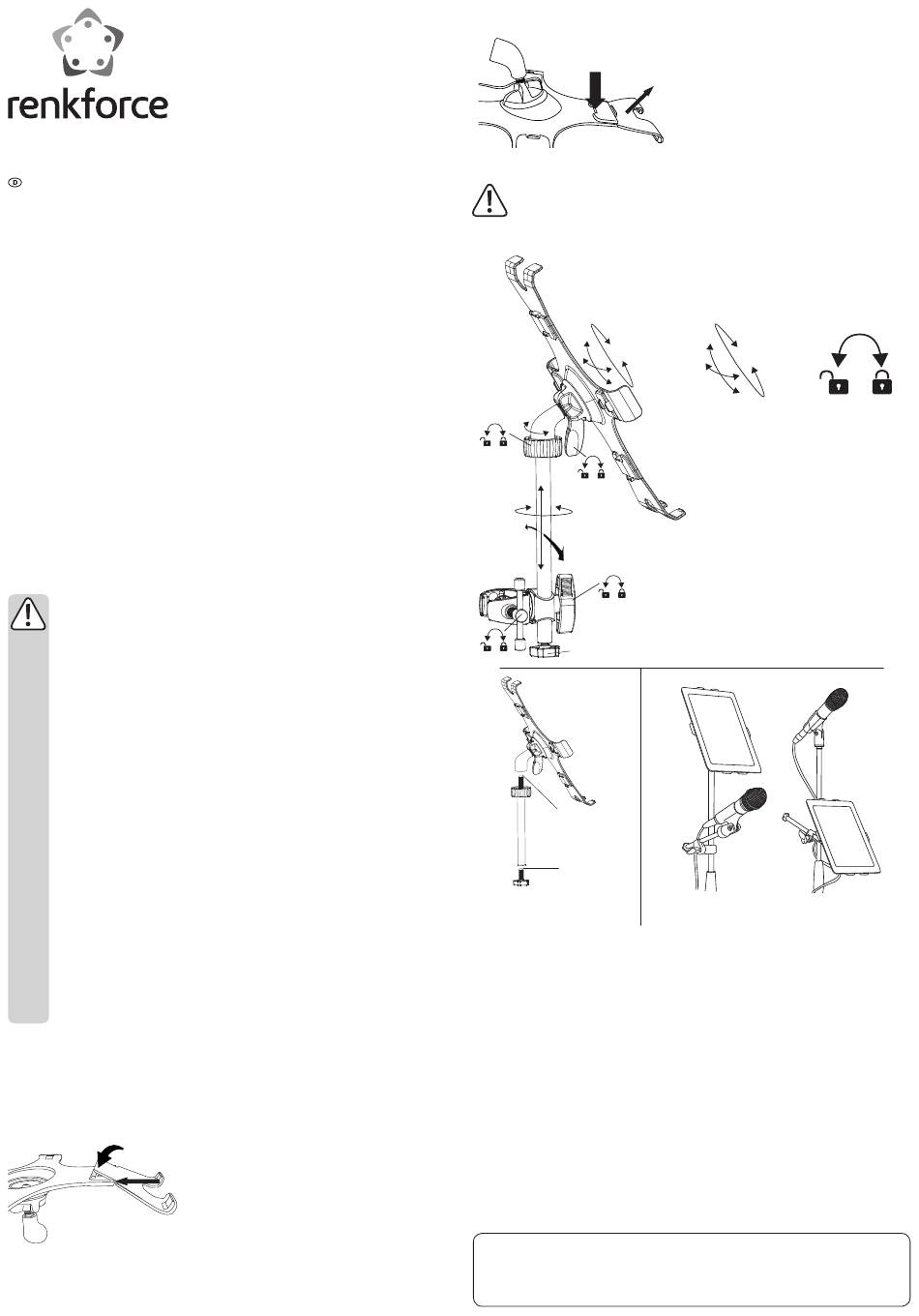

Aufbau
a) Einsetzen der Clips
2
1
• Wählen Sie einen der mitgelieferten
Kunststoffbeutel mit den geeigneten Clips.
• Legen Sie den Clip schräg an einen passenden
Arm des Halters.
• Drücken Sie den den Clip von oben an, sodass
er einrastet.
• Wiederholen Sie den Vorgang mit den
restlichen Clips bei den anderen Armen des
Halters.
b) Abnehmen der Clips
1
2
c) Montage und Einstellungen
Achtung!
Die Schraubverbindungen lassen sich auch ganz auseinanderschrauben. Achten Sie
darauf, wenn Sie Einstellungen vornehmen und halten Sie beim Einstellen den Halter
und das iPad fest, damit es nicht herunterfallen kann.
5
4
4
5
3
3
1
2
5/8
3/8
Sie können den Arm auch nur als
Verlängerung oder Adapter von
einem 3/8 auf ein 5/8 Gewinde
verwenden.
d) iPad einsetzen / entnehmen
• Legen Sie das iPad vorsichtig in die Clips und drücken Sie es fest, sodass es einrastet.
• Drücken Sie das iPad vorsichtig aus den Clips heraus und entnehmen Sie es.
Technische Daten
Tragkraft ................................................................................. max. 4 kg
Armlänge ................................................................................ 192,5 mm
Passende iPads . .................................................................... iPad 1, 2, 3, Air 1, Air 2, mini
Betriebs- und Lagerbedingungen ...................................... -10 bis +80 °C, 1 - 80 % rF
Abmessungen Halter (B x H x T)......................................... 245 x 193 x 16 mm (iPad 1)
Gewicht................................................................................... 400 g
Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in
elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise,
verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
© Copyright 2016 by Conrad Electronic SE.
• Drücken Sie den Haken des Clips vorsichtig
ganz aus der Halterung.
• Entnehmen Sie den Clip.
Zeichenerklärung:
Hier drehen zum
Einstellungsoptionen X
Lösen / Fixieren der
am Bauteil
Einstellungsoptionen X
X
1. B efestigen Sie die Schraubzwinge an einem
geeigneten Gegenstand.
2. W ahlweise können Sie den Arm direkt
als Verlängerung an ein 3/8 Gewinde
schrauben, wenn Sie die untere Schraube
entfernen.
3. S tellen Sie den Arm ein und fixieren Sie die
Einstellung mit der Flügelschraube.
4. S chrauben Sie den Halter in den Arm
und fixieren Sie die Einstellung mit der
Kontermutter.
5. D rehen, schwenken und neigen Sie den
Halter im Kugelgelenk und fixieren Sie die
Einstellung mit dem Drehgriff.
Optional können Sie am Arm
Mikrofonhalterung anbringen und den iPad-Halter
direkt am Stativgewinde befestigen.
245 x 189 x 11 mm (iPad 2, 3)
243 x 74 x 11 mm (iPad Air 1, 2)
204 x 140 x 11 mm (iPad Mini)
V2_0116_02-ETS-Mkd
X
auch eine
