Aufbau
Einhängen in Ladenbausysteme:
a.
Die Teststation kann in Säulen aller bekannten
Ladenbausysteme eingehängt werden
(Tego, Ruppel, Ambiente, etc.)
Um die Teststation einzuhängen, muss ein Teil der
b.
bestehenden Lochrückwand ausgehängt werden.
(Ein Modul mit 40 cm Höhe genügt)
• Sind höhere Module verbaut (50 oder 60cm
Höhe)sollten die Module darunter entsprechend
angepasst werden, so dass an der zukünftigen
Position der Teststation eine Lücke von
mindestens 40 cm, maximal 45 cm bleibt.
Führen Sie das Stromanschlusskabel innerhalb des
c.
Ladenbausystems durch und verbinden Sie es mit
einer Steckdose
Hängen Sie die Teststation in das Ladenbausystem ein
d.
Info zur Befestigung
Falls die Teststation nicht in die Ladenbausysteme eingehängt werden kann bzw.
die Lochrückwand nicht aushängbar ist, dann bitte folgendes Montage-Set bestellen:

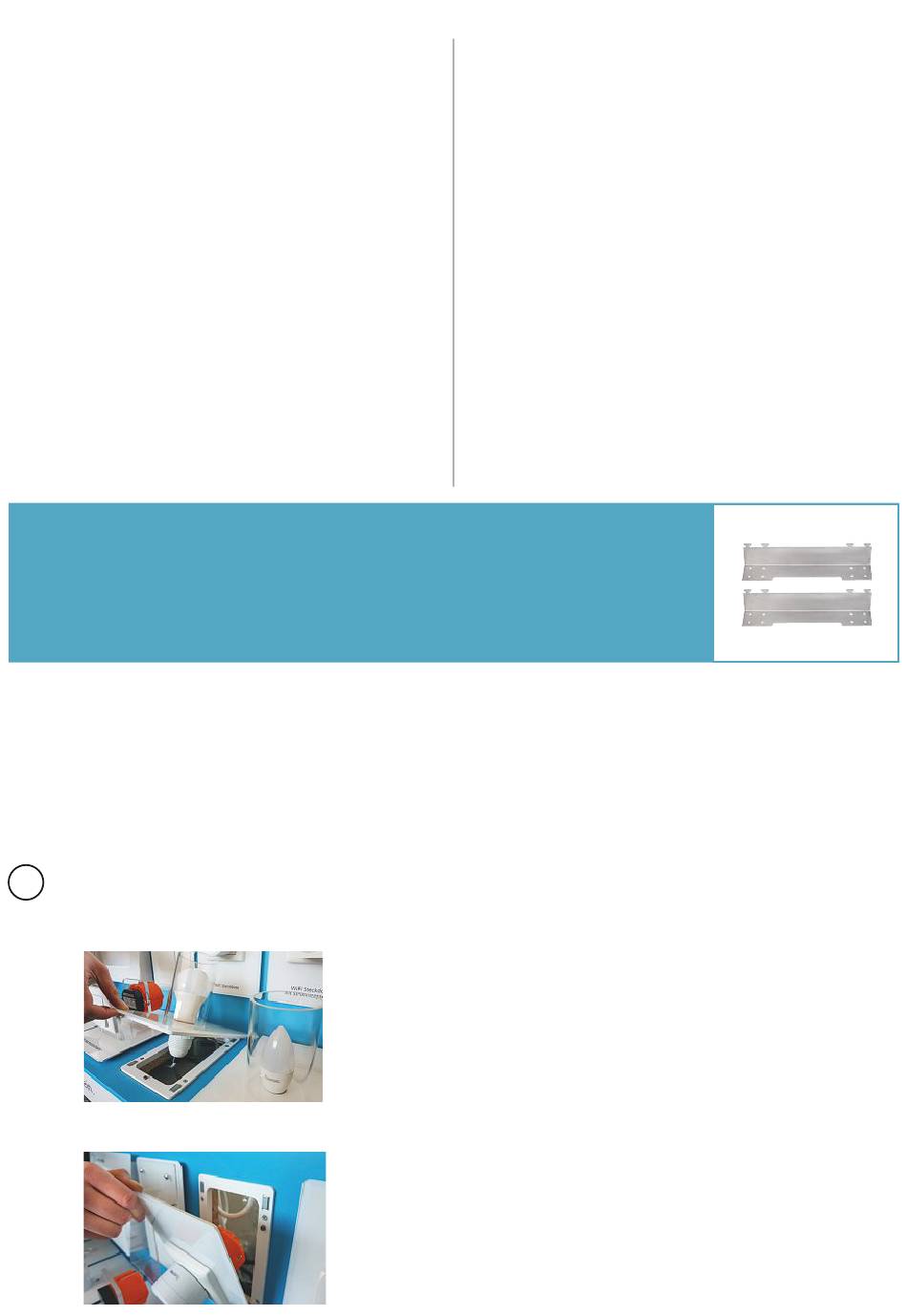

297245 | Montage-Set „Alternative Shopwand-Befestigung", 2 lange Haken
Modultausch
Die Teststation „Smart Home" ist komplett modular aufgebaut. Jedes einzelne Modul (weiße Plexiglas-Platte mit
installiertem Produkt) lässt sich entnehmen. Somit ist es möglich, Neuheiten einfach nachzubestücken, aber auch
die Bestückung evtl. an Kundenwünsche anzupassen.
Um ein Modul zu entnehmen gehen Sie bitte wie folgt vor:
1
Heben Sie das Modul an der etwas überstehenden Plexiglas-Platte einfach an.
Die Module sind über starke Magnete an der Teststation fixiert. Es ist keine Entriegelung notwendig!
Module am Boden der Teststation heben Sie an der zu Ihnen gerichteten Seite an
a.
Module an der Rückseite der Teststation heben Sie an der Oberseite an
b.
Aufstellen der Teststation:
Die Teststation verfügt über Gummifüße und kann
a.
auch auf Highlight-Möbeln oder Regalen aufgestellt
werden
Deaktivieren Sie die Regalbeleuchtung an der
b.
Unterseite des Demoboards
• Entnehmen Sie dazu das Modul „WiFi-
Lampe GU10"
• Trennen Sie den Netzstecker des LED
Bandes von der Steckdosenleiste
• Setzen Sie das Modul „WiFi-Lampe GU10"
wieder ein
• Siehe auch Modultausch
Stellen Sie die Teststation an der vorgesehenen Stelle
c.
auf und verbinden Sie das Stromanschlusskabel mit
einer Steckdose
2
3
