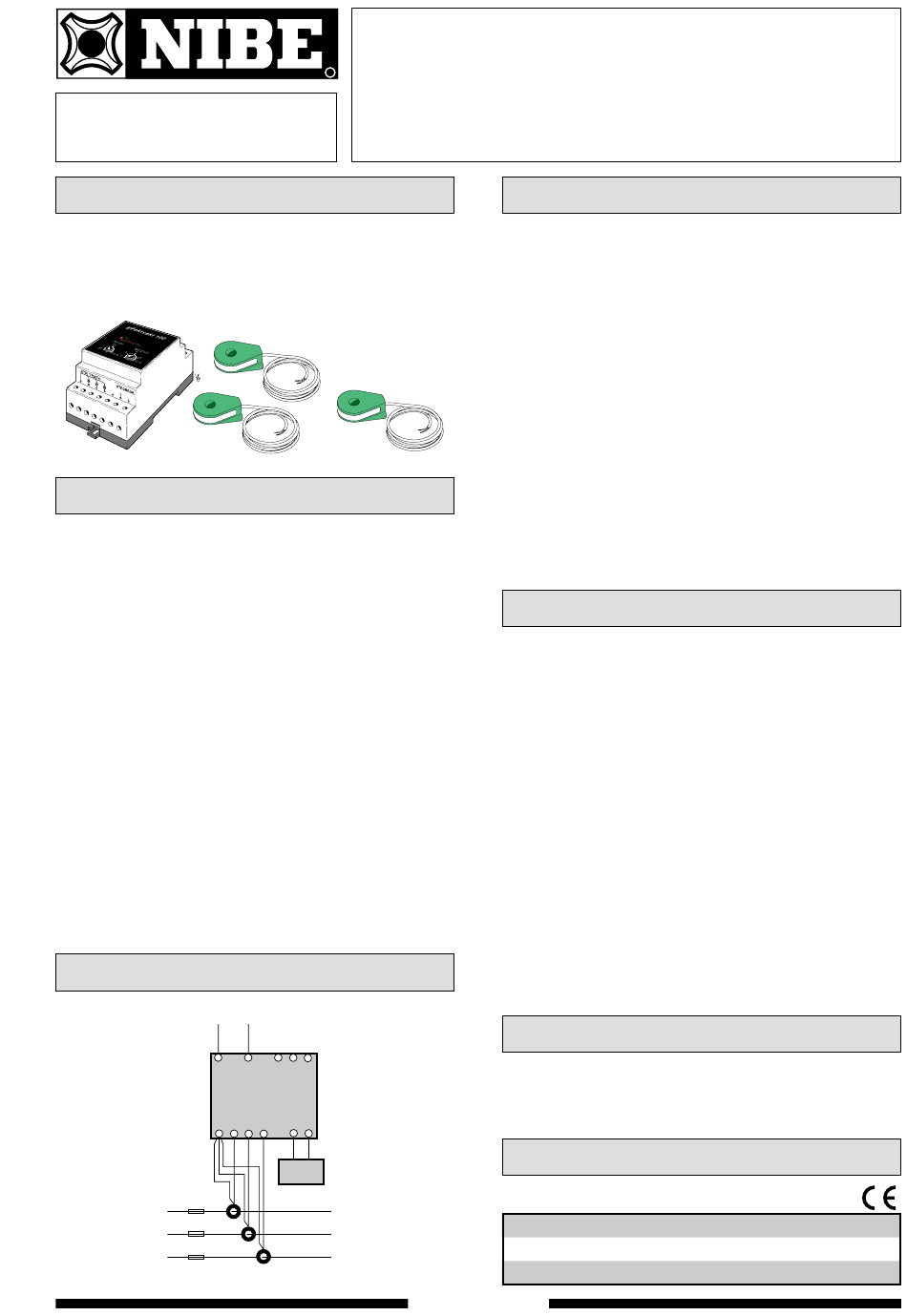

Nibe EBV 200 Montageanweisung

MAV DE 0209-2
EBV 200
Allgemeines
EBV 200 dient als Überlastungsschutz dem Ab-
schalten von Leistung, sollte die auf dem Über-
lastungsschutz voreingestellte Leistung überschritten
werden. Der EBV 200 besteht aus dem Modul "Über-
lastungsschutz 100" sowie drei Stromfühlern.
5 V
Funktion
Wenn die Stromentnahme den voreingestellten "Strom"
überschreitet, leuchtet die rote Signalleuchte des EBV
200 auf. Gleichzeitig reduziert der Mikroprozessor die
Stromentnahme, bis diese wieder unter dem vorein-
gestellten Wert zu liegen kommt. Das erneute Ein-
schalten (grüne Signalleuchte) kann erst dann ge-
schehen, wenn gesichert ist, daß die abgeschaltete
Leistung wieder voll eingeschaltet werden kann. Diese
Absicherung wird mittels Drehpotential "Marginal"
eingestellt. Ist der Heizstab auf 6 kW-Leistung ge-
schaltet worden, muß "Marginal" auf 5 A gestellt wer-
den, während 4,5 A-Einstellung für Heizstab mit 9 kW-
Leistung auf Grund seiner Stufenschaltmöglichkeit
ausreichend ist. Ständiges rotes Leuchten bewirkt,
daß der Mikroprozessor die Leistung alle zehn Se-
kunden stufenweise reduziert. Während der Zeit, in
der die rote Signalleuchte blinkt, ist die Umrechnungs-
funktion des Mikroprozessors für die jeweiligen Lei-
stungsstufen blockiert. Erst wenn die grüne Signal-
leuchte erneut leuchtet, wird die Umrechnungsfunk-
tion wieder aktiv. Dem Mikroprozessor wird dann ge-
stattet, alle 10 Sekunden schrittweise das Zuführen
von Leistung zu erhöhen, falls mehrere Stufen abge-
schaltet worden sind.
Elektrischer Schaltplan
230 V
L
8
Effektvakt 100
1 2 3 4
Hauptsicherung
L1
L2
L3
R
011390
N
10 12 13 14
6 7
30.1 30.2
FIGHTER
3 Stromfühler
MONTAGEANWEISUNG
Überlastungsschutz
EBV 200
Einschalten des FIGHTER 1110
Das Überlastungsschutzmodul "Effektvakt 100" wird
an dem dafür vorbereiteten Platz im Elektroschalt-
gehäuse festgedrückt. Näheres siehe Abschnitt "Ein-
bau und Plazierung im FIGHTER 1110".
Der 3-polige Kupplungskontakt wird abgeschnitten.
Die freien Kabelenden werden an Klemme (13) in
Position "3" und "4" angeschlossen. Der blaue Leiter
des doppelten Leiterkabels wird in Position "1" der
Schraubklemme (30) auf der Relaiskarte (29) ange-
schlossen. Der
Leiterkabels wird in Position "2" der Schraubklemme
(30) auf der Relaiskarte (29) angeschlossen.
Die eintretenden Phasenleiter werden in der Gruppen-
zentrale durch die drei Stromfühler gefädelt. Je ein
Leiter der drei Stromfühler wird im Terminal "1" des
Überlastungsschutzes angeschlossen, während die
anderen Leiter der Stromfühler an den Terminals des
Modules angeschlossen werden, die mit "2", "3" und
"4" gekennzeichnet sind. Näheres siehe Abschnitt
"Einbau und Plazierung im FIGHTER 1110".
Einschalten des FIGHTER 1210
Das Überlastungsschutzmodul "Effektvakt 100" wird
an dem dafür vorbereiteten Platz im Elektroschalt-
gehäuse unmittelbar über der Klemme für den Strom-
anschluß festgedrückt.
Der 3-polige Kupplungskontakt wird in Position 8-10
am Steckanschluß der Relaiskarte (29) angeschlos-
sen. Die Relaiskarte befindet sich hinter der schwar-
zen Schalttafel. Der blaue Leiter des doppelten Leiter-
kabels wird in Position "1" der Schraubklemme (30)
auf der Relaiskarte (29) angeschlossen. Der braune
Leiter des doppelten Leiterkabels wird in Position "2"
der Schraubklemme (30) auf der Relaiskarte (29)
angeschlossen.
Die eintretenden Phasenleiter werden in der Gruppen-
zentrale durch die drei Stromfühler gefädelt. Je ein
Leiter der drei Stromfühler wird im Terminal "1" des
Überlastungsschutzes angekoppelt, während die an-
deren Leiter der Stromfühler an den Terminals des
Modules angeschlossen werden, die mit "2", "3" und
"4" gekennzeichnet sind. Näheres siehe Abschnitt
"Einbau und Plazierung im FIGHTER 1210".
Einstellen der Begrenzung
Das Drehpotentiometer "Ström" wird auf die Ampere-
Zahl der Hauptsicherung eingestellt, während das
Drehpotentiometer "Marginal" auf die Amperezahl des
größten Verbrauchers gestellt wird.
Technische Daten
Stromeinstellung
Strommarginal
Speisespannung
EBV 200
braune Leiter des
16 - 35 A
2 - 10 A
230 V/50 Hz
doppelten
