Inhaltszusammenfassung für Asus VZ239 Serie

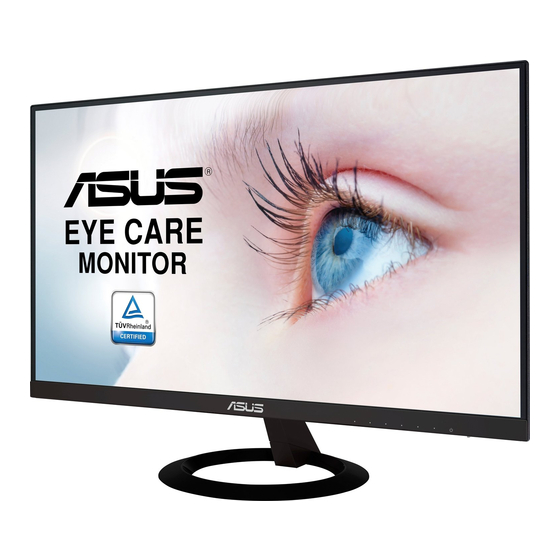

- Seite 1 VZ239-Serie LCD-Monitor Anwenderhandbuch...
- Seite 2 Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke. Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: (1) Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, (2) die Seriennummer des Produkts fehlt oder ist unleserlich.
- Seite 3 Inhalt Notices ......................iv Sicherheitshinweise ..................v Pflege und Reinigung ................. vi Rücknahmedienste ..................vii Herzlich willkommen! ..............1-1 Lieferumfang ................1-1 Monitorbasis montieren .............. 1-2 Kabel anschließen ................ 1-3 1.4.1 Rückseite des LCD-Monitors .......... 1-3 Übersicht über den Monitor ............1-4 1.5.1 Bedientasten verwenden ..........
-
Seite 4: Federal Communications Commission Statement
Notices Federal Communications Commission Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: • This device may not cause harmful interference, and • This device must accept any interference received including interference that may cause undesired operation. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. -
Seite 6: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten, nicht am Fuß oder am Kabel an. • Reinigung: Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. -
Seite 7: Weitere Informationsquellen
Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS-Webseiten Die Websites des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Website: http://www.asus.com Optionale Dokumentation Das Gerätepaket enthält u. U. eine vom Händler beigelegte Zusatzdokumentation. -
Seite 8: Lieferumfang
® Wir bedanken uns, dass Sie einen ASUS LCD-Monitor gekauft haben! Dieser neueste Widescreen-LCD-Monitor von ASUS verfügt über ein schärferes, breiteres und helleres Display als seine Vorgänger, plus eine Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. -
Seite 9: Monitorbasis Montieren
Bringen Sie den Fuß am Arm an. Drehen Sie die Schraube zur Befestigung des Fußes im Uhrzeigersinn. Stellen Sie dann einen für Sie angenehmen Neigungswinkel ein. • Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. ASUS LCD-Monitor VZ239-Serie... -
Seite 10: Kabel Anschließen
Kabel anschließen 1.4.1 Rückseite des LCD-Monitors HDMI HDMI HDMI HDMI VZ239H VZ239HR HDMI HDMI VZ239N VZ239Q Lautsprecher VGA-Anschluss Bedientasten Audioeingang Kensington-Schloss Gleichstromeingang HDMI-Anschluss DVI-Anschluss DisplayPort Kapitel 1: Produktvorstellung... -
Seite 11: Übersicht Über Den Monitor
Die QuickFit-Funktion enthält mehrere Optionen zu allgemeinen Gittermustern, Papiergrößen und Fotogrößen. Einzelheiten finden Sie auf der Seite 1-6. Eingangstaste (nur bei den Modellen VZ239H/VZ239HR/ VZ239Q): Schaltet die Eingangsquelle um. Auto-Einstelltaste (nur bei Modell VZ239N): Führt die automatische Anpassung durch (nur bei VGA-Eingang verfügbar). ASUS LCD-Monitor VZ239-Serie... -
Seite 12: Menütaste
Schließen-Taste: • Schließt das OSD-Menü. Menütaste: • Ruft das OSD-Menü auf. Ein-/Austaste / Betriebsanzeige: • Taste zum Ein- und Ausschalten des Monitors. • Die Farbe der LED hat folgende Bedeutung: Status Bedeutung Weiß Eingeschaltet Bernstein Standby-Modus Ausgeschaltet Ausgeschaltet Kapitel 1: Produktvorstellung... -
Seite 13: Quickfit-Funktion
Aussehens und Gefühls. Alignment Grid Papiergröße: Ermöglicht Nutzern die Anzeige ihrer Dokumente in realer Größe am Bildschirm. Fotogröße: Ermöglicht Fotografen und anderen Nutzern die exakte Anzeige und Bearbeitung ihrer Fotos in realer Größe am Bildschirm. 8x10 ASUS LCD-Monitor VZ239-Serie... -
Seite 14: Monitor Anpassen
Monitor anpassen • Für eine optimale Sicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequem ansehen können. • Halten Sie während der Winkeleinstellung den Monitorständer fest. • Möglich sind Neigungswinkel zwischen -5˚ und 22˚. -5˚... -
Seite 15: Neu Konfigurieren
Drücken Sie zum Aufrufen des Schiebereglers die Taste verwenden Sie dann zur Durchführung von Änderungen entsprechend den Anzeigen im Menü. Wählen Sie , wenn Sie zum vorherigen Menü zurückkehren möchten, bzw. , wenn Sie akzeptieren und zum vorherigen Menü zurückkehren möchten. ASUS LCD-Monitor VZ239-Serie... -
Seite 16: Osd-Funktionen: Einführung
3.1.2 OSD-Funktionen: Einführung Splendid Diese Funktion enthält 8 Optionen, die Sie nach Bedarf einstellen können. Alle Modi verfügen über eine Funktion zum Zurücksetzen, d. h., Sie können die Einstellung beibehalten oder zum vordefinierten Modus zurückkehren. VZ239 Splendid Standardmodus VGA 1920 x 1080 @ 60Hz Landschaftsmodus Standardmodus Theatermodus... - Seite 17 Ruhen Sie Ihre Augen zur Linderung der Augenbelastung alle zwei Stunden fünfzehn Minuten lang aus. Häufiges Blinzeln und Augenübungen helfen dabei, Ihre Augen anzufeuchten, damit sie nicht zu trocken werden. Zudem sollte Ihr Computerbildschirm 50 bis 70 cm von Ihnen entfernt sein. ASUS LCD-Monitor VZ239-Serie...
- Seite 18 Farbe Mit dieser Funktion wählen Sie die gewünschte Bildfarbe. VZ239 Farbe Standardmodus VGA 1920 x 1080 @ 60Hz Helligkeit Kontrast Sättigung Farbtemp. Hautton Helligkeit: Zum Anpassen der Helligkeit. Möglich sind Werte • zwischen 0 und 100. Kontrast: Zum Anpassen des Kontrasts. Möglich sind Werte •...
- Seite 19 Standardmodus VGA 1920 x 1080 @ 60Hz Schärfe Trace Free Kontrollen VividPixel ASCR Position Fokus Auto-Einstellung VZ239Q VZ239 Bildeinrichtung Standardmodus VGA 1920 x 1080 @ 60Hz Schärfe Trace Free Kontrollen VividPixel ASCR Adaptive-Sync Position Mehr (Seite 1/2) ASUS LCD-Monitor VZ239-Serie...
- Seite 20 4:3 ist nur verfügbar, wenn die Eingangsquelle im 4:3-Format ist. • OverScan ist nur beim HDMI-Eingang verfügbar. • VividPixel: Exklusive Technologie von ASUS, die lebensnahe Wiedergabe für kristallklaren und detailorientierten Genuss liefert. Möglich sind Werte zwischen 0 und 100. •...
-
Seite 21: Eingangswahl
Eingangswahl Zum Auswählen der Eingangsquelle. VZ239H/VZ239HR VZ239 Eingangswahl Standardmodus VGA 1920 x 1080 @ 60Hz HDMI VZ239N VZ239 Eingangswahl Standardmodus VGA 1920 x 1080 @ 60Hz ASUS LCD-Monitor VZ239-Serie... -
Seite 22: Systemeinstellungen
VZ239Q VZ239 Eingangswahl Standardmodus VGA 1920 x 1080 @ 60Hz HDMI DisplayPort System-Einstellungen Zum Einstellen der Systemkonfiguration. VZ239H/VZ239HR VZ239 System-Einstellungen Standardmodus VGA 1920 x 1080 @ 60Hz Splendid Demo Mode Lautstärke ECO Mode OSD-Einstellungen Sprache Tastensperre Information Mehr (Seite 1/2) Kapitel 3: Allgemeines... - Seite 23 System-Einstellungen Standardmodus VGA 1920 x 1080 @ 60Hz Zurück Betriebsanzeige Ein-/Austaste-Sperre Fabrikseinst (Seite 2/2) VZ239N VZ239 System-Einstellungen Standardmodus VGA 1920 x 1080 @ 60Hz Splendid Demo Mode ECO Mode OSD-Einstellungen Sprache Tastensperre Information Betriebsanzeige Mehr (Seite 1/2) ASUS LCD-Monitor VZ239-Serie...
- Seite 24 VZ239 System-Einstellungen Standardmodus VGA 1920 x 1080 @ 60Hz Zurück Ein-/Austaste-Sperre Fabrikseinst (Seite 2/2) VZ239Q VZ239 System-Einstellungen Standardmodus VGA 1920 x 1080 @ 60Hz Splendid Demo Mode Lautstärke DisplayPort Stream ECO Mode OSD-Einstellungen Sprache Tastensperre Mehr (Seite 1/2) 3-10 Kapitel 3: Allgemeines...
- Seite 25 Systemeinstellungen. • Zurück: Zum Aufrufen der vorherigen Seite mit Systemeinstellungen. • Betriebsanzeige: Zum Ein-/Ausschalten der Betriebsanzeige (LED). • Ein-/Austaste-Sperre: Zum Deaktivieren/Aktivieren der Ein-/ Austaste. • Fabrikseinst: Mit JA werden alle Einstellungen auf die werksseitigen Standardvorgaben zurückgesetzt. 3-11 ASUS LCD-Monitor VZ239-Serie...
- Seite 26 Verknüpfung Weisen Sie den beiden Schnelltasten spezifische Funktionen zu. VZ239H/VZ239HR/VZ239Q VZ239 Verknüpfung Standardmodus VGA 1920 x 1080 @ 60Hz Verknüpfung 1 Blaulichtfilter Verknüpfung 2 Splendid Helligkeit Auto-Einstellung Kontrast Farbtemp. Lautstärke GamePlus (Verknüpfung 1) VZ239 Verknüpfung Standardmodus VGA 1920 x 1080 @ 60Hz Verknüpfung 1 Blaulichtfilter Verknüpfung 2...
- Seite 27 Modellen VZ239H/VZ239HR/VZ239Q) und GamePlus. Die Standardeinstellung ist Helligkeit. • Verknüpfung 2: Weisen Sie der Schnelltaste 2 eine Funktion Verfügbare Optionen: Blaulichtfilter, Splendid, Helligkeit, Auto-Einstellung, Kontrast, Farbtemp., Lautstärke (nur bei den Modellen VZ239H/VZ239HR/VZ239Q) und GamePlus. Die Standardeinstellung ist Blaulichtfilter. 3-13 ASUS LCD-Monitor VZ239-Serie...
-
Seite 28: Gameplus-Funktion
3.1.2.1 GamePlus-Funktion Die GamePlus-Funktion sorgt für eine perfekte Spielerfahrung bei unterschiedlichsten Spielen. Die Fadenkreuz-Überlagerung mit vier verschiedenen Fadenkreuzoptionen ermöglicht Ihnen die Auswahl der für Ihr Spiel am besten geeigneten Variante. Der Onscreen-Timer kann zur Überwachung der verstrichenen Spielzeit auf die linke Seite der Anzeige gesetzt werden. -
Seite 29: Technische Daten
WHQL, China Energy Label, E-Standby, KC, TCO 7.0, GEMS, EPEAT Silver, RoHS(China RoHS, J-Moss), WEEE, ErP( Energy Saving Only), CU *Technische Daten können ohne Ankündigung geändert werden. ** Messung einer Bildschirmhelligkeit von 200 nt ohne Audio-/ USB-/ Kartenleserverbindung. 3-15 ASUS LCD-Monitor VZ239-Serie... -
Seite 30: Problembeseitigung (Faq)
Problembeseitigung (FAQ) Problem Lösungsvorschlag Betriebsanzeige (LED) leuchtet • Prüfen Sie durch Drücken der -Taste, ob der NICHT Monitor eingeschaltet ist. • Überprüfen Sie, ob Netzteil und Netzkabel richtig an Monitor und Steckdose angeschlossen sind. • Prüfen Sie die Betriebsanzeige-Funktion im Bildschirmmenü. -
Seite 31: Unterstützte Taktwerte
864 x 525 66,66 30,24 SVGA 832x624@75Hz 1152 x 667 49,714 74,533 57,27 * Nicht in der Tabelle gelistete Modi werden u. U. nicht unterstützt. Für eine optimale Auflösung empfiehlt sich ein in der obigen Tabelle aufgeführter Modus. 3-17 ASUS LCD-Monitor VZ239-Serie...
