Anschließen des Mediamasters

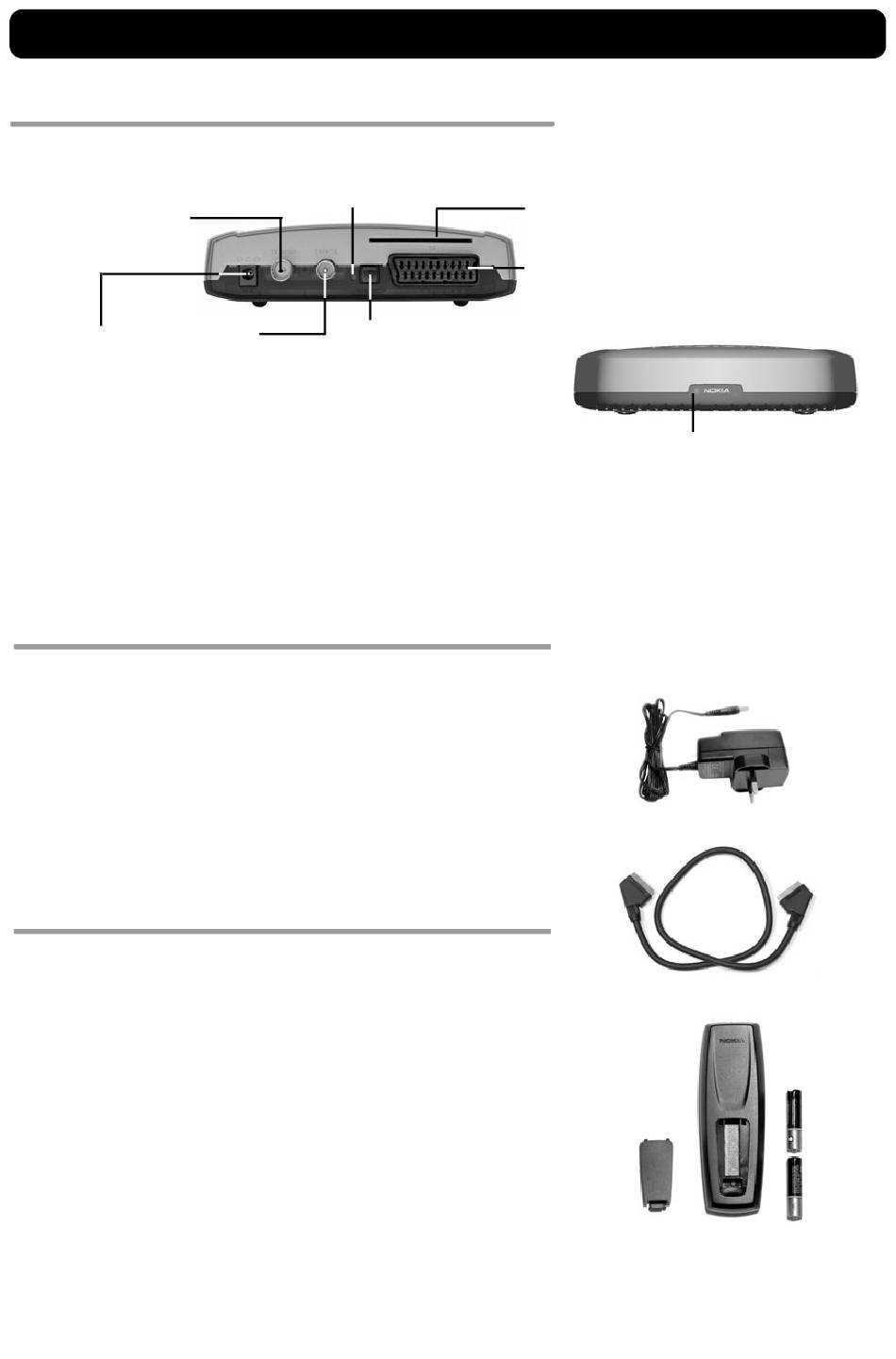

Vorderseite und Rückseite
Antennenkabel
zum Anschluss des
Antennenkabels an die
Kabelfernsehenantenn
enbuchse
Gleichstromeingang
zum Anschluss des
Kabels von der externen
Spannungsquelle
Anschließen des Mediamasters
In der Verpackung des Mediamasters finden Sie Folgendes:
• den Mediamaster
• eine Fernbedienung mit zwei AAA-Batterien
• ein vollständig beschaltetes SCART-Kabel (1,0 Meter)
• ein Einführungshandbuch
• ein separates Netzteil
• ein HF-Kabel

Vorbereiten der Fernbedienung

• Entfernen Sie die Abdeckung vom Batteriefach auf der
Unterseite der Fernbedienung.
• Setzen Sie die beiden AAA-Batterien (1,5 V) wie in der Abbildung
gezeigt ein. Achten Sie auf die Markierungen + und - im
Batteriegehäuse.
• Befestigen Sie die Abdeckung wieder.
* * Die TV SCART-Buchse
Wenn Sie andere Geräte an diese Buchsen anschließen, müssen Sie
immer ein vollständig beschaltetes SCART-Kabel verwenden
(wie das mitgelieferte). Bei bestimmten marktüblichen SCART-
Kabeln sind nicht alle Pole angeschlossen, wodurch die
Bildqualität beeinträchtigt werden kann.
Reset-Taste
TV/VCR Digital audio
zum Anschluss an die Digitaler Audioausgang
HF-Buchse des (optischer Anschluss
Fernsehgeräts oder für TOS-Verbindung)
an einen
Videorecorder
Einschubposition
für eine Conax-Smartcard
TV SCART-Buchse * *
für den Anschluss an die SCART-Buchse
eines Fernsehgeräts
Eine dauerhaft grüne Anzeige zeigt an, dass der Mediamaster
eingeschaltet ist.
Eine dauerhaft rote Anzeige zeigt an, dass der Standby-Modus
aktiv ist.
Die Anzeige blinkt rot, wenn Befehle von der Fernbedienung
empfangen werden.
Die Anzeige blinkt bei Softwareaktualisierungen grün.
Netzteil
SCART-
Kabel
DE 5
