Nokia SAT 780 IRD Bedienungsanleitung
Videocrypt satelliten-receiver
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Nokia SAT 780 IRD
Inhaltszusammenfassung für Nokia SAT 780 IRD

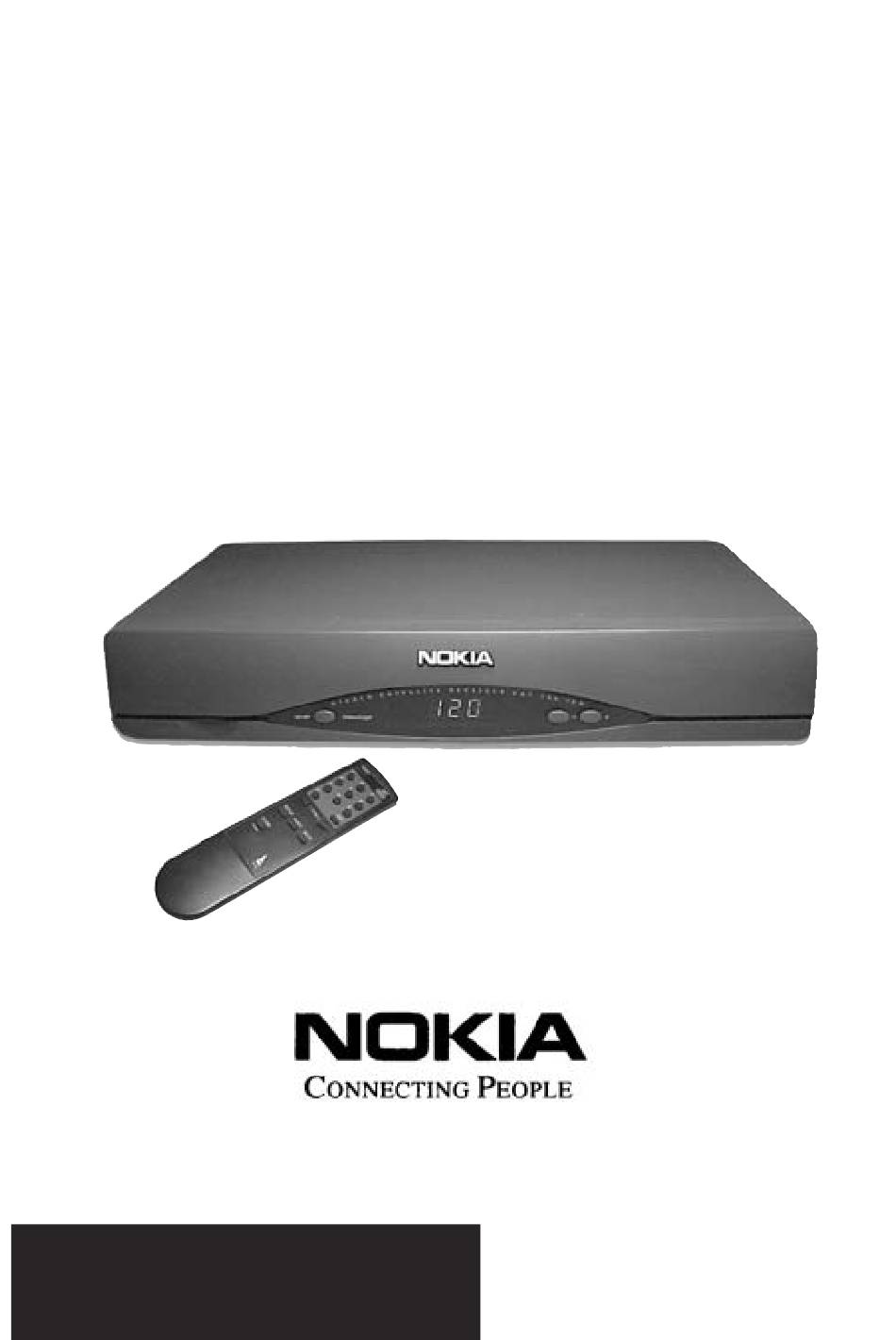

- Seite 1 VIDEOCRYPT SATELLITEN-RECEIVER SAT 780 IRD BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 Kontrollfunktionen und Anschlüsse ..5 SICHERHEITSANWEISUNGEN 2 Tägliche Bedienung .....6 ..... .6 Starten von Bereitschaft . - Seite 3 Stecken Sie die Pay-TV-Karte mit dem Pfeil nach oben und zum Receiver zeigend in den Receiver. Nokia Satelliten Receiver...
-
Seite 4: Kontrollfunktionen Und Anschlüsse
KONTROLLFUNKTIONEN UND ANSCHLÜSSE 14. Punkt Fernbedienung Leuchtet im Setup-Modus (wie auch Punkt 15) beim Durchschalten der Tonkanäle TV/SAT Schaltet zwischen Normalbetrieb und Fernsehge 15. Punkt rätfreigabe um. Startet aus Bereitschaftsmodus. Zeigt durch Blinken im Normal-Modus an, dass der Verlassen des Tabellen-Einstellmodus. Ton ausgeschaltet ist (MUTE). -
Seite 5: Tägliche Bedienung
Bei den beiden zuletzt genannten Möglichkeiten werden die Programmnummern schrittweise gewählt, in aufsteigender bzw. absteigender Folge. Wenn eine dieser Tasten gedrückt gehalten wird, wird kontinuierlich durch die Programmnummern geschaltet. Drücken Sie ALT, um zwischen den beiden letzten TV-/Radio-Programmen hin- und herzuschalten. Nokia Satelliten Receiver... -
Seite 6: Tonkanalwahl
Tonkanalwahl Dient zum Anwählen verschiedener Tonkanäle, wenn in zwei verschiedenen Sprachen gesendet wird auf einem AUDIO Stereokanal. Sie können durch die Tonkanäle A14–19 schalten (Panda Monokanäle 7,02 – 7,92 MHz). ACHTUNG! Während Sie die Tonkanäle wechseln, zeigt die Anzeige nur die eigentliche Programmnummer an, nicht die Tonkanalnummer. -
Seite 7: Installation
• Schließen Sie das normale Antennenkabel an den Eingang TV/RF ANTENNA am Receiver an. • Verbinden Sie mit dem mitgelieferten Antennenkabel den Receiver (TV/RF OUT) mit dem Antennenein- gang des Fernsehers. • Stecken Sie den Netzstecker in eine 230 V~Netz- steckdose Nokia Satelliten Receiver... -
Seite 8: Starten
• Stellen Sie den Test-Schalter am Receiver nach oben (ON). • Wählen Sie am Fernseher eine Programmnummer, die nicht mit einem terrestrischen Programm belegt ist. Gehen Sie mit der Kanalwahltaste am Fernseh gerät auf Kanal 43. Auf dem Bildschirm sind dann zwei Balken zu sehen. -
Seite 9: Receiver-Einstellungen
Nur bei nicht gesperrten Programmnummern ist zwei Punkte zusammen mit den Nummern angezeigt. es möglich, die Einstellungen zu speichern. Wenn Sie dies bei gesperrten Programmen versuchen, wird der Receiver die Voreinstellun- gen beibehalten (Ihre Änderungen werden nicht gespeichert)! Nokia Satelliten Receiver... -
Seite 10: Einstellen Der Polarisation (13/18 V)
Einstellen der Polarisation (13/18 V) Skip-Funktion, “Kindersicherung” Hier kann die Speisespannung für das LNB der Satelli- Mit Hilfe der Skip-Funktion können einzelne Program- tenantenne (mit integriertem Polariser) verändert me übersprungen werden, wenn man mit STEP -, + werden. auf der Fernbedienung und mit den Tasten -, + an der PU = Vertikale Polarisation (13 V) Vorderseite des Receivers durch die Programme PH = Horizontale Polarisation (18 V) -
Seite 11: Benutzung Des Integrierten Decoders
EXPIRED auf dem Bildschirm erscheint. Entfernen Sie dann sofort Ihre alte Karte und stecken Sie die Ersatz- CHANNEL IS BLOCKED karte in den Schacht. Ihr Abonnement ist für dieses Programm nicht gültig. PROGRAMME IS BLOCKED Ihr Abonnement ist für dieses Programm nicht gültig. Nokia Satelliten Receiver... - Seite 12 CONTACT YOUR LOCAL OUTLET Pay-per View Satelliten-Programme Es gibt ein Problem mit Ihrem Abonnement oder Ihrem Einige Programme funktionieren auf einer pay-per- Abo-Service wurde mitgeteilt, dass Ihre Karte gestoh- view-Basis für bestimmte Ereignisse, wobei eine Zei- len oder ersetzt wurde. Rufen Sie Ihren Händler an. chen-Karte (ähnlich einer Telefon-Karte) in den Karten- schacht eingesteckt wird.
-
Seite 13: Fehlersuche
Polarisation prüfen. Nur eine Polarisation arbeitet. Polarisation falsch programmiert. Siehe “Polarisationseinstellung und Programmliste”. LNB gestört. LNB austauschen. Fernbedienung funktioniert nicht. Batterie leer. Batterie austauschen. Leuchtstofflampe stört Fernbedie- Leuchtstoffröhre ausschalten. nung. Fernbedienung falsch ausgerichtet. Fernbedienung auf den Empfänger richten. Nokia Satelliten Receiver... -
Seite 14: Erklärung Der Technischen Begriffe
ERKLÄRUNG DER TECHNISCHEN BEGRIFFE Panda Automatische Frequenzregelung (verhindert die Ein Rauschunterdrückungssystem für HIFI-Stereoton. Frequenzdrift). Polarisation Audio system (Tonsystem) Die Signale von einem Satelliten werden mit linearer Beim Satellitenempfang befindet sich der Ton auf (vertikaler oder horizontaler) Polarisation oder zirkularer anderen Frequenzen (Kanälen) und wird mit einem (rechts oder links drehend) Polarisation übertragen. -
Seite 15: Audiokanaltabelle
7.74 “ “ 7.92 8.10 “ “ 8.10 8.28 “ “ 6.80 50 µs 7.20 “ “ 6.40 “ 7.25 “ “ 7.75 “ “ 8.65 “ “ 6.12 Panda 1 8.10 “ “ 8.28 “ “ Nokia Satelliten Receiver... -
Seite 16: Satellitenfrequenzen & Entsprechende Displayanzeige
SATELLITENFREQUENZEN UND ENTSPRECHENDE DISPLAYANZEIGE Displ. Satelliten- Displ. Satelliten- Displ. Satelliten- Displ. Satelliten- frequenz frequenz frequenz frequenz 10.698,50 11.450,75 12.188,25 12.925,75 10.713,25 11.465,50 12.203,00 12.940,50 10.728,00 11.480,25 12.217,75 12.955,25 10.742,75 11.495,00 12.232,50 12.970,00 10.757,50 11.509,75 12.247,25 12.984,75 10.772,25 11.524,50 12.262,00 12.999,50 10.787,00 11.539,25 12.276,75... -
Seite 17: Technische Daten
Netzspannung 230 V AC ± 15%, 50-60 Hz Stromverbrauch max. 21 W Stromverbrauch in Bereitschaft Betriebstemperatur +5°C bis +40°C Lagertemperatur -40°C bis +60°C Betriebsabstand für Fernbedienung max. 10 m Abmessungen (BxHxT) 380 x 240 x 62 mm Nokia Satelliten Receiver...
