Inhaltszusammenfassung für MD mXion APS

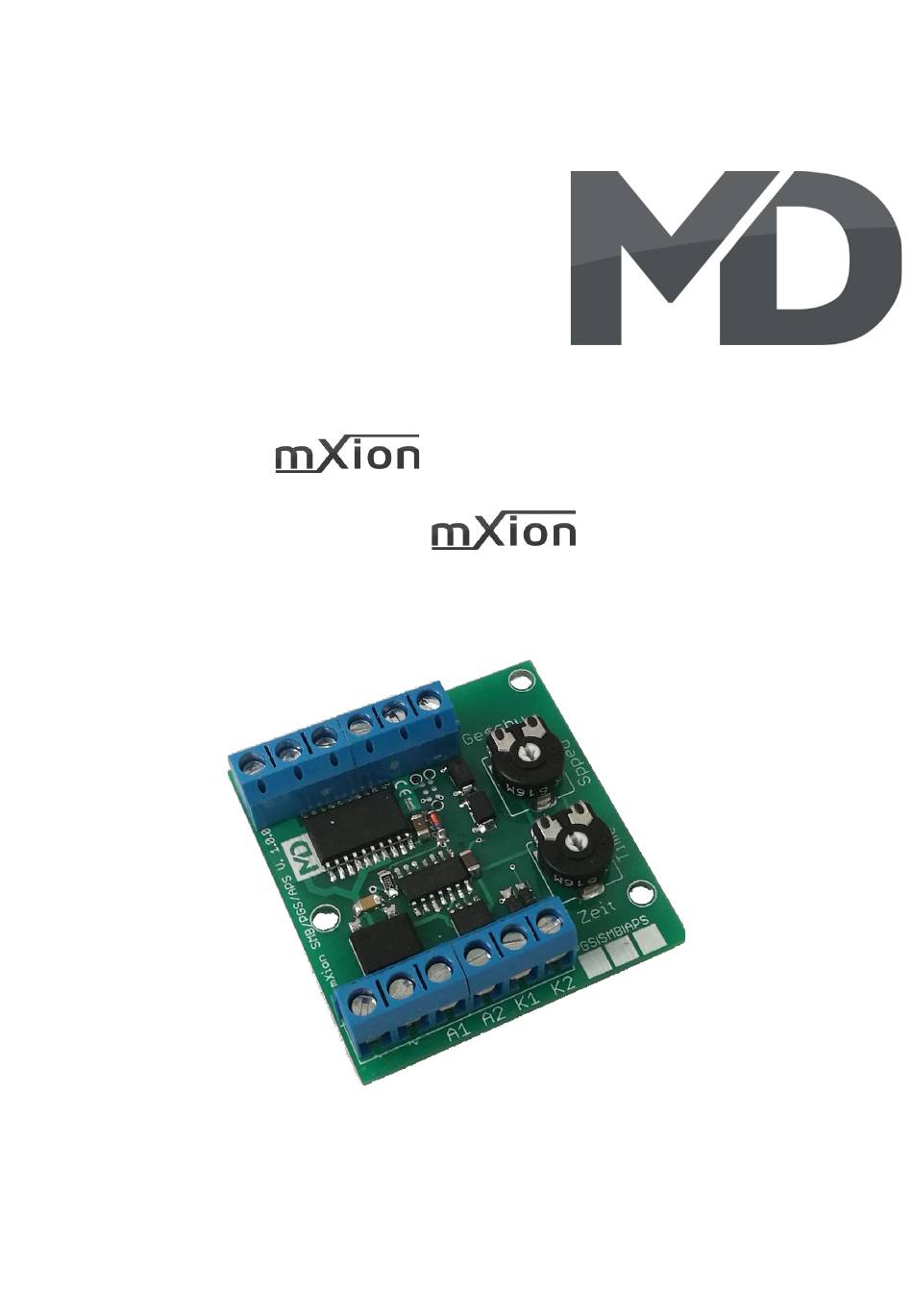

- Seite 1 APS Bedienungsanleitung APS User manual...
-
Seite 2: Einleitende Information
Ausgangsspannungen zu ihrem Verbrauch- are set to appropriate value er passen, da dieser sonst zerstört werden before hooking up any other kann! Für Nichtbeachtung übernehmen wir device. MD can’t be responsible keine Haftung. For any damage if this is disregarded. HINWEIS: Funktionsausgang A3... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Table of Contents Grundlegende Informationen General information Funktionsumfang Summary of functions Lieferumfang Scope of supply Inbetriebnahme Hook-Up Anschlussbuchsen Connectors Produktbeschreibung Product description Technische Daten Technical data Garantie, Reparatur Warranty, Service, Support Hotline Hotline... -
Seite 4: Grundlegende Informationen
Grundlegende Informationen General information Wir empfehlen die Anleitung gründlich We recommend studying this manual zu lesen, bevor Sie Ihr neues Gerät in thoroughly before installing and Betrieb nehmen. operating your new device. Bauen Sie das Modul an einem geschützten Place the decoder in a protected location. Platz ein. -
Seite 5: Summary Of Functions
Funktionsumfang Summary of Funktions ▪ DC/AC/DCC Betrieb DC/AC/DCC operation ▪ 2 Motorausgänge (je 0,8A) 2 engine outputs (each 0,8A) ▪ 2 Kontakteingänge 2 contact inputs ▪ 2 Funktionsausgänge 2 function outputs ▪ Poti zur Einstellung von Haltezeit Poti for stop time ▪... -
Seite 6: Lieferumfang
Lieferumfang Scope of supply ▪ Bedienungsanleitung Manual ▪ mXion APS mXion APS... -
Seite 7: Hook-Up
Inbetriebnahme Hook-Up Bauen bzw. platzieren Sie Ihr Install your device in compliance with Gerät sorgfältig nach den Plänen the connecting diagrams in this manual. dieser Bedienungsanleitung. The device is protected against shorts and Die Elektronik ist generell gegen excessive loads. However, in case of a Kurzschlüsse oder Überlastung connection error e.g. -
Seite 8: Anschlussmöglichkeiten
Anschlussmöglichkeiten Connectors Pendelstrecke 1 Pendelstrecke 2 Shuttle drive 1 Shuttle drive 2 max. min. min. max. Versorgungsspannung Power supply Kontakt-Eingänge (Masse schaltend) Kontact-Input (Ground switched) - Seite 9 Fahrzeit über Poti oder Kontakteingänge Drive-Time over poti or contact inputs einstellbar. Fahrgeschwindigkeit wird über and drive speed will be set over the den angeschlossenen Regeltrafo definiert. connected power supply. MOT1 und MOT2 zusammenschließen um MOT1 and MOT2 connect together for 1 Kanal mit 2 A zu erhalten, sonst 2 Kanäle.
-
Seite 10: Produktbeschreibung
Produktbeschreibung Product description Die mXion analoge Pendelsteuerung (kurz APS) ist The mXion analog pendulum control (APS) ein vielseitig einsetzbares Modul. In diesem Fall is a versatile module. In this case corresponds entspricht das Anschlussbild der Verkabelung auf to the connection diagram of the cabling Seite 9 dem Zweck einer analogen Pendelsteuerung page 9 the purpose of an analog pendulum mit Softstart und vorbildgerechtem langsamen... -
Seite 11: Technische Daten
Technische Daten Technical data Spannung: Power supply: 7-25V DC/DCC 7-25V DC/DCC 5-18V AC 5-18V AC Stromaufnahme: Current: 10mA (ohne Funktionsausgänge) 10mA (without functions) Maximaler Funktionsstrom: Maximum function current: A1/A2 je 1A A1/A2 each 1A Mot1/Mot2 je 0,8A Mot1/Mot2 each 0,8A Temperaturbereich: Temperature range: -20 bis 80°C... -
Seite 12: Garantie, Reparatur
Return kein Garantieanspruch. Der Anspruch auf shipping charges are not covered by Serviceleistungen erlischt unwiderruflich. MD Electronics. Please include your proof of Auf unserer Internetseite finden Sie die purchase with the returned good. Please jeweils aktuellen Broschüren,... -
Seite 13: Hotline
Hotline Hotline Bei Serviceanfragen und Schaltplänen For technical support and schematics for für Anwendungsbeispiele richten Sie sich application examples contact: bitte an: MD Electronics MD Electronics info@md-electronics.de info@md-electronics.de service@md-electronics.de service@md-electronics.de www.md-electronics.de www.md-electronics.de MD-TV MD-TV...
