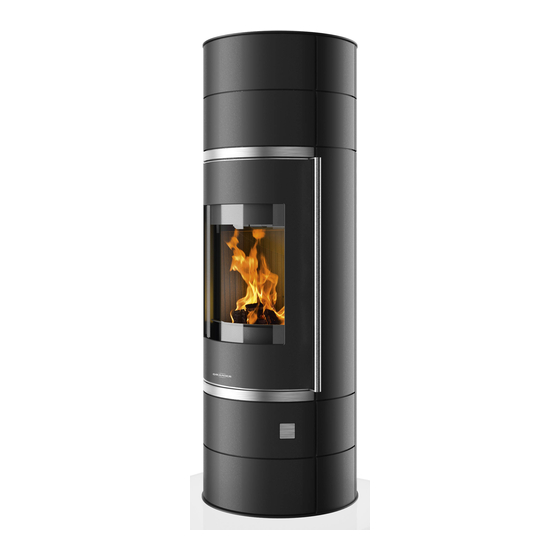

Inhaltszusammenfassung für Oranier Ostro
- Seite 1 Bedienungs- und Montageanleitung für Kaminofen Manuel d’installation et d´utilisation pour poêle à bois ORANIER Ostro (W+) 293 3581 000 · 2060...
-
Seite 2: Inhaltsverzeichnis
Externe Verbrennungsluftversorgung 7. Installation und Inbetriebnahme Aufstellung Erstinbetriebnahme Montage „D-Blok“ Erweiterungssegment Montage „E-Blok“ Erweiterungssegment mit Wärmespeicher „W+“ 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen mit Braunkohlebriketts Heizen in der Übergangszeit Kaminofen außer Betrieb nehmen Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Seite 3: Symbolerklärung, Umweltschutz
Sachen werden mit dem nebenstehenden Sym- bol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Texts begrenzt. Wichtige Informationen Symbol Bedeutung ► Handlungsanweisung ➔ Verweis auf eine Stelle im Dokument Aufzählung/Listeneintrag Aufzählung/Listeneintrag (2. Ebene) Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Seite 4: Produktübersicht Und Bedienelemente
7 Holzlagerfach 8 Feuerraumauskleidung 9 Tür Holzlagerfach 10 Optionales Zubehör: - Aufsatz „D-Blok“ Erweiterungssegment oder - Aufsatz „E-Blok“ Energie-Segment mit Wärmespeicher „W+“ Es können bis zu 3 Segmente auf das Gerät montiert werden. 11 Stangentürgriff Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Seite 5: Sicherheitshinweise
Gefahr durch unzureichende Frischluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Frischluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung ORANIER Ostro (W+) - Seite 6 ► Sorgen Sie dafür, dass Kinder das Gerät nicht unbeaufsichtigt Silikonöl) benetzen bedienen oder zum Spielen verwenden. ► Verwenden Sie ausschließlich ORANIER Original-Ersatzteile und Original-Zubehör. ► Stellen Sie sicher, dass nur Personen zu dem Gerät Zugang haben, die auch zu sachgerechter Bedienung in der Lage sind.
-
Seite 7: Angaben Zum Gerät
Ein Betrieb des Gerätes ohne montierte Rauchgasumlenkungen ist Verwenden Sie ausschließlich Original-Ersatzteile. nicht zulässig, weil das Gerät überhitzen kann und die Emissionen Ersatzteile anderer Hersteller sind durch ORANIER nicht geprüft stark ansteigen. und daher nicht freigegeben. Nicht freigegebene Ersatzeile verändern möglicherweise die kons- Achten Sie darauf, das Heizmaterial möglichst vorsich-... -
Seite 8: Technische Daten
Förderdruck bei Nennwärmeleistung (NWL): 12,0 Abgastemperatur am Stutzen: °C Zugelassene Brennstoffe: - Scheitholz - Braunkohle- briketts Abgang oben (Boden - Oberkante Stutzen): 1114 Abgang oben (Hinterkante - Mitte Stutzen): Abgang hinten (Fussboden - Unterkante Stutzen): 4.7 Maßzeichnung Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Seite 9: Brennstoffe
Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Seite 10: Schornsteinanlage Und Zuluftbedingungen
Dies gilt auch dann, wenn die Zuluft über einen se- paraten Schacht von oben zugeführt wird. ► Bei auftretenden Anheiz-Problemen mit einer erhöhten Klein- holzmenge und angelehnter Feuerraumtür (3) unter Aufsicht anheizen. Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Seite 11: Externe Verbrennungsluftversorgung
(Illustration Prinzipdarstellung) am Gerätekorpus kommen. Hintere Rauchrohr- öffnung Wanddurchführung mit Absperrklappe ORANIER Art. Nr. 9213 01 Alu-Flexrohr ORANIER Art. Nr. 9213 03 (schwarz) 9213 04 (grau) Anschlussstutzen ORANIER Art. Nr. 9200 69 ► Achten Sie bei einer externen Verbrennungsluftversorgung auf dichte Rohrführung! -
Seite 12: Installation Und Inbetriebnahme
Bei Aufstellung sehr nahe an der Wand kann es zu Pyrolysespuren Förderdruck ein. an der Wand kommen. Bei Aufstellung des Gerätes auf empfindlichen Böden, einer Glasplatte sowie zu seinem exakten waage- rechten Ausrichten empfehlen wir das Aufkleben von Filzgleitern auf die Gerätefüße. Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Seite 13: Montage „D-Blok" Erweiterungssegment
► Abschließend Deckplatte (1) wieder auflegen. Segmente mit Wärmespeicher „W+“ montiert werden. Es ist möglich „E-Blok“ und „D-Blok“ Segmente gemischt zu mon- tieren; die maximale Anzahl darf zusammen jedoch nicht mehr als 3 Stück betragen. Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Seite 14: Bedienung
Ausdehnungsgeräusche (Ticken, Knacken). ► Um die Anzündwürfel herum 8 dünne Holzscheite (Kantenlänge 3-4 cm) in 4 Lagen aufstapeln. Die Flammen der Anzündwürfel müssen anschließend mit Kontakt zu den dünnen Holzscheiten frei nach oben brennen können. Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Seite 15: Brennstoff Nachlegen
Einstellung der Luftschieber. So vermeiden Sie starke Emissionen, verschmutzte Sichtscheiben und übermäßigen Rauchaustritt beim Öffnen der Feuerraumtür (3). ► Legen Sie bei niedrigem Wärmebedarf entspre- chend weniger Brennstoff auf und achten Sie auf eine lebhafte Flammenbildung. Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Seite 16: Heizen Mit Braunkohlebriketts
Lebensgefahr. Wenn ohne Gefährdung der eigenen Person möglich: ► Warnen Sie andere Personen und fordern Sie sie zum Verlassen des Gebäudes auf. ► Nehmen Sie das Gerät umgehend außer Betrieb. Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Seite 17: Reinigung, Wartung Und Pflege
Sprühöl (z.B. WD 40, MoS2-Öl, Silikonöl o.ä.). Behandeln Sie bei dieser Gelegenheit alle übrigen beweglich- ► Jetzt Rückwandstein und linken Seitenstein sowie die en Teile des Feuerraumtürverschlusses ebenfalls mit Sprüh- Vermiculite-Rauchgasumlenkungen entnehmen. öl oder Kupferpaste. Bedienungs- und Montageanleitung ORANIER Ostro (W+) - Seite 18 ► Über der zweiten Rauchgasumlenkung aus Blech sitzt eine dritte Rauchgasumlenkung aus Blech. Diese ist hinten mit einer Bajonettöffnung versehen. Zur De- montage die Rauchgasumlenkung leicht anheben (G) und dann nach hinten schieben (H). Die Bauteile in der Übersicht: Bedienungs- und Montageanleitung ORANIER Ostro (W+)
-
Seite 19: Fehlerbeschreibung
Überhitzung der umgebenden Wände und Einrichtungsgegenständen führen. ► Eine anfängliche Versandung ist unbedenklich. Feuerraumauskleidung Reibung durch Holz Normaler Verschleiß. versandet. oder Abgasmassen- Erst wenn Ofenkorpus frei zu liegen droht, muss strom. die entsprechende Platte getauscht werden. Bedienungs- und Montageanleitung ORANIER Ostro (W+) - Seite 20 ► Das Gerät mit erhöh- ► Geräte- bzw. Rauchrohr-Lackierung einbrennen Ofen riecht im Betrieb Geräte- bzw. „nach Chemie“. Rauchrohr-Lackierung ter Brennstoffmenge ( ➔ 7.2 Erstinbetriebnahme). noch nicht einge- betreiben. brannt. Bedienungs- und Montageanleitung ORANIER Ostro (W+)
-
Seite 21: Kundendienst
11. Kundendienst 11. Kundendienst ORANIER Heiztechnik GmbH Oranier Straße 1 · 35708 Haiger / Sechshelden Telefon: +49 (0) 27 71 / 2630-0 Sehr geehrter Kunde, ORANIER-Kaminöfen bieten Ihnen ausgereifte und zuverlässige Kundendienst / Ersatzteile Technik, Funktionalität und ansprechendes Design. email Kundendienst: service-ht@oranier.com... -
Seite 22: Oranier-Werksgarantie
ORANIER Werksgarantie 6. Wir haften nicht für Schäden und Mängel an Geräten Zur Inanspruchnahme von Garantieleistungen ist in je- und deren Teile, die verursacht wurden durch: dem Fall die Vorlage des Kaufbeleges erforderlich. Für unsere ORANIER-Geräte leisten wir unabhängig - Äußere chemische oder physikalische Einwirkungen von den Verpflichtungen des Händlers aus dem Kauf- bei Transport, Lagerung, Aufstellung und Benutzung vertrag gegenüber dem Endabnehmer unter den nach- (z.B. Schäden durch Abschrecken mit Wasser, überlau-... -
Seite 23: Zulassungen
Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 13240 Art. 15a B- VG Österreich Bauart 1 Bedienungs- und Montageanleitung ORANIER Ostro (W+) -
Seite 25: Kundendienst-Anforderung Heiztechnik
Kundendienst-Anforderung Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 349 ORANIER Heiztechnik GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 Telefon +49 (0) 2771 2630 - 0... -
Seite 26: Leistungserklärung
Gemäß Anhang III der Verordnung (EU) Nr. 305/2011 (Bauproduktenverordnung) According to Regulation (EU) No. 305/2011 En accord avec le règlement des produits de construction (EU) N° 305/2011 Für das Produkt: Ostro For the product: Ostro Pour le produit: Ostro Nr. 568101... - Seite 27 14. Leistungserklärung / Déclaration de peformances 7. Im Falle der Leistungserklärung, die ein Bauprodukt betrifft, das von einer harmonisierten Norm erfasst wird: In the case of the declaration performance, concerning a construction product covered by a harmonized standard: Cas de déclaration des performances concernant un produit de construction couvert par une norme harmonisée: Notifizierte Prüfstelle: 1417/ EMI- TÜV SÜD Kft.
-
Seite 28: Ce-Kennzeichnung
15. CE-Kennzeichnung / Marquage CE 15. CE-Kennzeichnung / Marquage CE CE-Kennzeichnung CE marking Marquage CE Der Hersteller ORANIER Heiztechnik GmbH The manufacturer Werk 10 Le fabricant Oranier Straße 1 35708 Haiger erklärt in alleiniger Verantwortung, dass das Produkt „Raumheizer für feste Brennstoffe“ mit der Handelsbezeichnung declares under our responsibility that the produkt “Room heater by solid fuel“... -
Seite 29: Energielabel Und Produktdatenblatt
16. Energielabel und Produktdatenblatt / Label énergétique et fiche produit 16. Energielabel und Produktdatenblatt nach EU-Verordnung / Label énergétique et fiche produit selon les normes EU Oranier Heiztechnik Ostro ENERGIA · ЕНЕРГИЯ · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE 2015/1186 Produktdatenblatt gemäß... -
Seite 30: Geräte-Kenndaten
Pour plus de facilité, veuillez cocher sans attendre la case correspondant au modèle de votre appareil dans le tableau ci-dessous. Variante / Identification Code / Références type d’appareil: Stahl schwarz 5681 11 A01 Black steel Acier noir Oranier Heiztechnik GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
