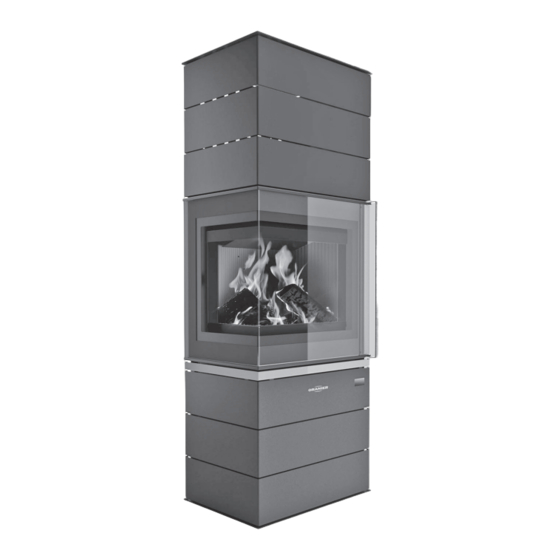

- Seite 1 O-Bloks Bedienungs- und Montageanleitung für Kaminofen Manuel d’installation et d´utilisation pour poêle à bois ORANIER O-Bloks (W+) O-Bloks mit zwei „D-Bloks“ (Zubehör) O-Bloks avec deux «D-Bloks » (en option) 293 2607 000 · 1129...
-
Seite 2: Inhaltsverzeichnis
Externe Verbrennungsluftversorgung 7. Installation und Inbetriebnahme Aufstellung Erstinbetriebnahme Montage „D-Blok“ Erweiterungssegment Montage „E-Blok“ Erweiterungssegment mit Wärmespeicher „W+“ 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen mit Braunkohlebriketts Heizen in der Übergangszeit Kaminofen außer Betrieb nehmen Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 3: Symbolerklärung, Umweltschutz
Sachen werden mit dem nebenstehenden Sym- bol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Texts begrenzt. Wichtige Informationen Symbol Bedeutung ► Handlungsanweisung Verweis auf eine Stelle im Dokument ➔ Aufzählung/Listeneintrag Aufzählung/Listeneintrag (2. Ebene) Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 4: Produktübersicht Und Bedienelemente
8 Feuerraumauskleidung 9 Holzlegefachtür 10 Optionales Zubehör: - Aufsatz „D-Blok“ Erweiterungssegment oder - Aufsatz „E-Blok“ Energie-Segment mit Wärmespeicher „W+“ Es können bis zu 3 Segmente auf das Gerät montiert werden. 11 Ascherost 12 Katalysator Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 5: Sicherheitshinweise
Gefahr durch unzureichende Frischluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Frischluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) - Seite 6 ► Sorgen Sie dafür, dass Kinder das Gerät nicht unbeaufsichtigt (z.B. WD 40, MoS2-Öl, Silikonöl) benetzen. bedienen oder zum Spielen verwenden. ► Verwenden Sie ausschließlich ORANIER Original-Ersatzteile und ► Stellen Sie sicher, dass nur Personen zu dem Gerät Zugang Original-Zubehör.
-
Seite 7: Angaben Zum Gerät
4.3 Original Ersatzteile kann es zu Überhitzung umgebender Wände und Einrichtungsgegenständen Verwenden Sie ausschließlich Original-Ersatzteile. Ersatzteile anderer Hersteller sind durch ORANIER nicht geprüft kommen! und daher nicht freigegeben. ► Verwenden Sie daher ausschließlich Nicht freigegebene Ersatzeile verändern möglicherweise die kons- Original-Ersatzteile! truktiv vorgegebenen Eigenschaften des Gerätes und führen somit... -
Seite 8: Technische Daten
Zugelassene Brennstoff e: - Scheitholz - Holzbriketts - Braunkohle- briketts / BB7 Abgang oben (Boden - Oberkante Stutzen): 1325 Abgang oben (Hinterkante - Mitte Stutzen): Abgang hinten (Boden - Unterkante Stutzen): 1118 4.7 Maßzeichnung Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 9: Brennstoffe
Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 10: Schornsteinanlage Und Zuluftbedingungen
Wir empfehlen die Verwendung eines Mauerfutters. Das Rauchrohr muss zum Schornstein leicht ansteigend, zumindest aber waagerecht verlaufen. ► Versehen Sie den Rauchrohranschluss zum Schorn- stein mit einer Reinigungsöffnung, um Rauchrohr und Rauchgaskanäle leichter reinigen zu können. Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 11: Externe Verbrennungsluftversorgung
In solchen Fällen kann es im kalten, unbeheizten Gerät zu Kon- (Illustration Prinzipdarstellung) densation der Luftfeuchtigkeit und in der Folge zu Korrosion am Gerätekorpus kommen. Wanddurchführung mit Absperrklappe ORANIER Art. Nr. 9213 01 Alu-Flexrohr ORANIER Art. Nr. 9213 03 (schwarz) 9213 04 (grau) Anschlussstutzen ORANIER Art. -
Seite 12: Installation Und Inbetriebnahme
Bei Aufstellung des Gerätes auf empfindlichen Böden, geheizt“ werden. einer Glasplatte sowie zu seinem exakten waage- Erst nach einigen Abbränden stellt sich ein guter rechten Ausrichten empfehlen wir das Aufkleben von Förderdruck ein. Filzgleitern auf die Gerätefüße. Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 13: Montage „D-Blok" Erweiterungssegment
Wärmespeicher sorgt für eine gleichmäßige Wärmeabgabe. Während des Heizbetriebes wird Wärmeenergie in der Speicher- masse gespeichert. Nach dem Verlöschen des Feuers wird die so gespeicherte Wärmeenergie nach und nach gleichmäßig in den Aufstellungsraum abgegeben. Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 14: Anheizen
► Um die Anzündwürfel herum 8 dünne Holzscheite (Kantenlänge Sekundärluft maximal 3-4 cm) in 4 Lagen aufstapeln. geöffnet (Max.) Die Flammen der Anzündwürfel müssen anschließend mit 10 mm einschieben Kontakt zu den dünnen Holzscheiten frei nach oben brennen können. Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 15: Brennstoff Nachlegen
Rußspitzen an den Flammen- spitzen entstehen. ► Zum Öffnen und Schließen der Feuerraumtür (3) und beim Nachlegen von Brennstoff Schutzhandschuh verwenden! ► Feuerraumtür (3) zunächst nur einen Spalt weit und dann voll- ständig öffnen. Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 16: Heizleistung Anpassen
Brennstoff auf und achten Sie auf eine lebhafte Flammenbildung. ► Um im Holzbetrieb die Abbrandleistung zu erhöhen, Primärluftautomatik-Regler (5) durch Drehen gegen den Uhrzeigersinn etwas weiter öffnen (Erhöhen der Primärluftmenge). Primärluftmenge erhöht Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 17: Heizen Mit Braunkohlebriketts
► Gerät, Rauchgasrohre und Schornstein von einem zugelas- zeigersinn bis zum Anschlag drehen (schließen). senen Fachbetrieb auf Beschädigungen prüfen lassen. ► Aschekasten (6) herausnehmen und Asche entsorgen. WARNUNG: Brandgefahr durch heiße Asche. ► Nur vollständig abgekühlte Asche in eine Mülltone einfüllen. Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 18: Reinigung, Wartung Und Pflege
Verschlussklaue etwa alle 4 Wochen mit je einem Spritzer raum entnehmen. Sprühöl (z.B. WD 40, MoS2-Öl, Silikonöl o.ä.). ► Behandeln Sie bei dieser Gelegenheit alle übrigen beweglich- en Teile des Feuerraumtürverschlusses ebenfalls mit Sprühöl oder Kupferpaste. Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) - Seite 19 (F). ► Rauchgasumlenkung aus Blech (c) hinten nach oben aus den Haltelaschen heben (G), vorne nach unten schwenken und ent- nehmen. Das Wiedereinsetzen der entnommenen Teile nach ihrer Reinigung erfolgt in umgekehrter Reihenfolge. Bedienungs- und Montageanleitung ORANIER O-Bloks (W+)
-
Seite 20: Demontage Des Feuerraumbodens Und Der Feuerraumauskleidung
"9.5 Demontage Rauchgasumlenkungen". ► Die Reinigung erfolgt mit einem weichen Pinsel und einem Aschesauger. ► Zur Demontage der Feuerraumauskleidung zunächst den Feuerraumboden und die Vermiculite-Rauchgasumlenkung (a) demontieren. ► Dann die Haltebleche rechts und links abschrauben. Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 21: Fehlerbeschreibung
Überhitzung der umgebenden Wände und Einrichtungsgegenständen führen. ► Eine anfängliche Versandung ist unbedenklich. Feuerraumauskleidung Reibung durch Holz Normaler Verschleiß. versandet. oder Abgasmassen- Erst wenn Ofenkorpus frei zu liegen droht, muss strom. die entsprechende Platte getauscht werden. Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) - Seite 22 ► Das Gerät mit erhöh- ► Geräte- bzw. Rauchrohr-Lackierung einbrennen Ofen riecht im Betrieb Geräte- bzw. „nach Chemie“. Rauchrohr-Lackierung ter Brennstoffmenge ( ➔ 7.2 Erstinbetriebnahme). noch nicht einge- betreiben. brannt. Bedienungs- und Montageanleitung ORANIER O-Bloks (W+)
-
Seite 23: Kundendienst
11. Kundendienst ORANIER Heiztechnik GmbH 11. Kundendienst Oranier Straße 1 · 35708 Haiger / Sechshelden Telefon: +49 (0) 27 71 / 2630-0 Sehr geehrter Kunde, ORANIER-Kaminöfen bieten Ihnen ausgereifte und zuverlässige Kundendienst / Ersatzteile Technik, Funktionalität und ansprechendes Design. email Kundendienst: service-ht@oranier.com... -
Seite 24: Oranier-Werksgarantie
6. Wir haften nicht für Schäden und Mängel an Geräten dem Fall die Vorlage des Kaufbeleges erforderlich. und deren Teile, die verursacht wurden durch: Für unsere ORANIER-Geräte leisten wir unabhängig - Äußere chemische oder physikalische Einwirkungen von den Verpflichtungen des Händlers aus dem Kauf- bei Transport, Lagerung, Aufstellung und Benutzung vertrag gegenüber dem Endabnehmer unter den nach-... -
Seite 25: Zulassungen
über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 13240 Erfüllt die 2. Stufe der 1. BImschV Art. 15a B- VG Österreich Bauart 1 Bedienungs- und Montageanleitung ORANIER O-Bloks (W+) -
Seite 26: Kundendienst-Anforderung Heiztechnik
Kundendienst-Anforderung Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 349 ORANIER Heiztechnik GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 Telefon +49 (0) 2771 2630 - 0... - Seite 28 Sprachneutral 14. Leistungserklärung / Déclaration de performances 14. Leistungserklärung / Déclaration de performances Harmonisierte technische Spezifikationen EN 13240:2001/A2:2004/AC:2007 Harmonized technical specification Norme technique harmonisée Wesentliche Merkmale/ Leistung/ Main features/ Caractéristique principale Performance/ Rendement Brandsicherheit/ Fire safety/ Sécurité incendie Erfüllt/ Pass/ Satisfaisant Brandverhalten/ Reaction to fire/ Resistance au feu Abstand zu brennbaren Materialien Mindestabstand/ Minimum distances/ Distances minimales...
-
Seite 29: Leistungserklärung
15. CE-Kennzeichnung / Marquage CE 15. CE-Kennzeichnung / Marquage CE CE-Kennzeichnung CE marking Marquage CE Der Hersteller ORANIER Heiztechnik GmbH The manufacturer Werk 10 Le fabricant Oranier Straße 1 35708 Haiger erklärt in alleiniger Verantwortung, dass das Produkt „Raumheizer für feste Brennstoffe“ mit der Handelsbezeichnung declares under our responsibility that the produkt “Room heater by solid fuel“... -
Seite 30: Energielabel Und Produktdatenblatt
Produktdatenblatt gemäß (EU) 2015/1186 Anhang IV Product data sheet in accordance to (EU) 2015/1186 Annex IV/ Label énergétique et fiche produit selon les normes (EU) 2015/1186 Annexe IV Warenzeichen ORANIER Heiztechnik GmbH / trademark/ marque Modell / model/ modèle O-Bloks... -
Seite 31: Geräte-Kenndaten
Pour plus de facilité, veuillez cocher sans attendre la case correspondant au modèle de votre appareil dans le tableau ci-dessous. Variante / Identification Code / Références type d’appareil: Stahl / Schwarz 5680 11 A01 Steel / Black Acier / Noir Oranier Heiztechnik GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
