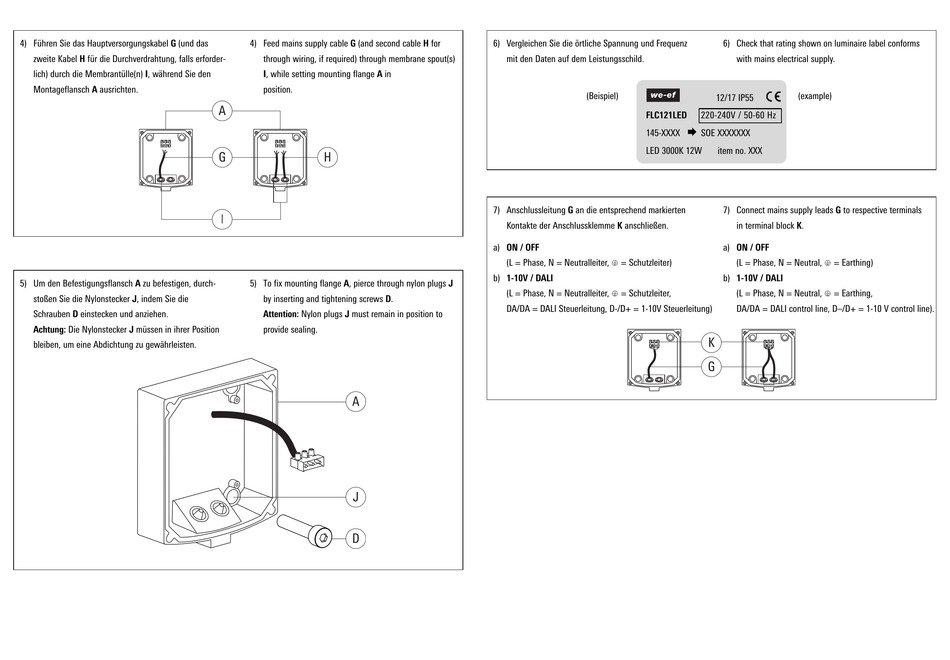

4) Führen Sie das Hauptversorgungskabel G (und das
zweite Kabel H für die Durchverdrahtung, falls erforder-
lich) durch die Membrantülle(n) I, während Sie den
Montageflansch A ausrichten.
5) Um den Befestigungsflansch A zu befestigen, durch-
stoßen Sie die Nylonstecker J, indem Sie die
Schrauben D einstecken und anziehen.
Achtung: Die Nylonstecker J müssen in ihrer Position
bleiben, um eine Abdichtung zu gewährleisten.
4) Feed mains supply cable G (and second cable H for
through wiring, if required) through membrane spout(s)
I, while setting mounting flange A in
position.
5) To fix mounting flange A, pierce through nylon plugs J
by inserting and tightening screws D.
Attention: Nylon plugs J must remain in position to
provide sealing.
6) Vergleichen Sie die örtliche Spannung und Frequenz
mit den Daten auf dem Leistungsschild.
(Beispiel)
FLC121LED
145-XXXX
LED 3000K 12W
7) Anschlussleitung G an die entsprechend markierten
Kontakte der Anschluss klemme K anschließen.
a) ON / OFF
(L = Phase, N = Neutralleiter,
= Schutzleiter)
b) 1-10V / DALI
(L = Phase, N = Neutralleiter,
= Schutzleiter,
DA/DA = DALI Steuerleitung, D-/D+ = 1-10V Steuerleitung)
6) Check that rating shown on luminaire label conforms
with mains electrical supply.
(example)
12/17 IP55
220-240V / 50-60 Hz
SOE XXXXXXX
item no. XXX
7) Connect mains supply leads G to respective terminals
in terminal block K.
a) ON / OFF
(L = Phase, N = Neutral,
= Earthing)
b) 1-10V / DALI
(L = Phase, N = Neutral,
= Earthing,
DA/DA = DALI control line, D–/D+ = 1-10 V control line).
