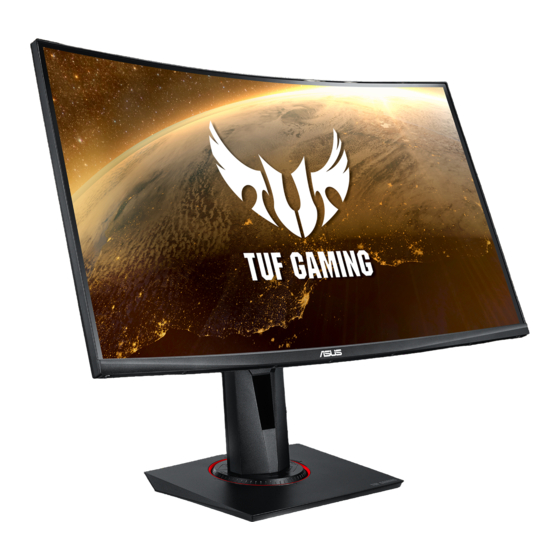

- Seite 1 LCD-Monitor der Serie VG27W Bedienungsanleitung...
- Seite 2 Produktgarantie oder Produktservice werden in folgenden Fällen verlängert: (1) Das Produkt wurde repariert, modifiziert oder verändert, sofern solche Reparatur, Modifikation oder Änderung nicht schriftlich durch Asus autorisiert wurden; oder (2) die Seriennummer des Produktes wurde manipuliert oder entfernt. ASUS STELLT DIESE ANLEITUNG “OHNE MÄNGELGEWÄHR” UND OHNE ZUSICHERUNGEN JEGLICHER ART, OB AUSDRÜCKLICH ODER IMPLIZIT,...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise...................iv Hinweise zu Ihrer Sicherheit ............v Pflegen & Reinigen .................vi Takeback Services .................vii Kapitel 1: Übersicht über das Produkt Willkommen! ..............1-1 Packungsinhalt ..............1-1 Einführung zum Monitor ...........1-2 1.3.1 Frontansicht ............1-2 1.3.2 Ansicht von hinten ..........1-3 1.3.3 GamePlus Funktion ..........1-4 1.3.4 GameVisual-Funktion ..........1-5 Kapitel 2:... -
Seite 4: Hinweise
Hinweise Erklärung der Federal Communications Commission Dieses Gerät erfüllt Teil 15 der FCC-Regularien. Der Betrieb unterliegt den folgenden beiden Voraussetzungen: Dieses Gerät darf keine Funkstörungen verursachen, und • Dieses Gerät muss jegliche empfangenen Funkstörungen hinnehmen, • einschließlich Störungen, die zu unbeabsichtigtem Betrieb führen können. Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß... -
Seite 5: Hinweise Zu Ihrer Sicherheit
Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen. -
Seite 6: Pflegen & Reinigen
• Eine Einstellung des Lautstärkereglers und des Equalizers auf andere als von der Mittelstellung vorgegebene Einstellungen kann die Ausgangsspannung am Ohr-/Kopfhörerausgang und damit auch den Schalldruckpegel erhöhen. • Das Netzteil ist nur für diesen Monitor geeignet, nicht für andere Zwecke verwenden. Ihr Gerät nutzt eine der folgenden Stromversorgungen: - Hersteller: Delta Electronics Inc., Modell: ADP-65GD B/ADP-65GD D Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern... -
Seite 7: Darstellungssystematik In Dieser Anleitung
Ihrem Händler hinzugefügt wurde. Diese Dokumente gehören nicht zum Standardlieferumfang. Takeback Services ASUS recycling and takeback programs come from our commitment to the highest standards for protecting our environment. We believe in providing solutions for our customers to be able to responsibly recycle our products, batteries and other components as well as the packaging materials. - Seite 8 viii...
-
Seite 9: Willkommen
® Vielen Dank für den Kauf eines ASUS -LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 10: Einführung Zum Monitor
Einführung zum Monitor 1.3.1 Frontansicht 5-Wege) Taste: • Schaltet das OSD-Menü ein. Bestätigt die ausgewählte OSD- Menüoption. • Erhöht/Verringert Werte oder verschiebt Ihre Auswahl nach oben/ unten/links/rechts. • Zeigt die Eingangsauswahlleiste an, wenn der Monitor den Standbymodus aufruft oder die “KEIN SIGNAL” Meldung angezeigt wird. -
Seite 11: Ansicht Von Hinten
HDMI-Port: Dieser Port dient dem Anschließen eines HDMI- kompatiblen Gerätes. DisplayPort-Eingang: Dieser Port dient dem Anschließen eines DisplayPort-kompatiblen Gerätes. Kopfhöreranschluss: Dieser Port ist nur verfügbar, wenn ein HDMI/ DisplayPort-Kabel angeschlossen ist. Netzeingang: Hier schließen Sie das Netzkabel an. Kensington-Sicherheitsvorrichtung. Steuertasten. ASUS-LCD-Monitor der Serie VG27... -
Seite 12: Gameplus Funktion
1.3.3 GamePlus Funktion GamePlus Funktion bietet ein Toolkit und erzeugt eine bessere Spielumgebung, wenn unterschiedliche Arten von Spielen gespielt werden. Die Fadenkreuzüberlagerung mit 6 verschiedenen Fadenkreuzoptionen ermöglicht Ihnen die Auswahl der am besten für das Spiel geeigneten Option. Es gibt auch einen Bildschirm-Timer, den Sie links auf dem Bildschirm platzieren können, so dass Sie die absolvierte Spielzeit im Auge behalten können. -
Seite 13: Gamevisual-Funktion
Videotechnologie. sRGBmodus: Dies ist die beste Auswahl für die Anzeige von • Fotos und Grafiken von PCs. MOBA Mode: Dies ist die beste Auswahl für das Spielen in • Multiplayer Online Kampfarenen mit GameVisual intelligenter Videotechnologie. ASUS-LCD-Monitor der Serie VG27... - Seite 14 • Im Rennmodus, können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Sättigung, Hautton, Schärfe, ASCR. • Im sRGBmodus, können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Helligkeit, Kontrast, Sättigung, Farbtemp., Hautton, Schärfe, ASCR. • Im MOBA Modus können die folgenden Funktionen nicht vom Benutzer konfiguriert werden: Sättigung, Hautton, Schärfe, ASCR.
-
Seite 15: Anbringen Des Monitorarms/-Fußes
Arm in der Aussparung an der Basis einrastet. Sichern Sie den Standfuß mit Hilfe der mitgelieferten Schraube am Arm. Basisschraubengröße：M6*20mm Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. ASUS-LCD-Monitor der Serie VG27... -
Seite 16: Anpassen Des Bildschirms
Anpassen des Bildschirms Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die • Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des • Blickwinkels nicht umkippt. •... -
Seite 17: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Schließen Sie nach den nachstehenden Anweisungen die Kabel an: • So schließen Sie das Netzkabel an: Schließen Sie das Netzteil sicher am DC-Eingang des Monitors an. Verbinden Sie ein Ende des Netzkabels mit dem Netzteil und das andere Ende mit einer Steckdose. ASUS-LCD-Monitor der Serie VG27... -
Seite 18: Einschalten Des Monitors
• So schließen Sie das DisplayPort/HDMI an: Verbinden Sie das eine Ende des DisplayPort/HDMI-Kabels mit dem DisplayPort/HDMI-Anschluss des Monitors. Verbinden Sie das andere Ende des DisplayPort/HDMI-Kabels mit dem DisplayPort/HDMI-Anschluss am Computer. Verwendung des Kopfhörers: verbinden Sie den Stecker mit der • Kopfhörerbuchse, wenn ein HDMI oder DisplayPort Signal anliegt. Einschalten des Monitors Drücken Sie die Ein-/Austaste . -
Seite 19: Bildschirmmenü (Osd-Menü)
Einführung in die OSD-Funktionen GameVisual ASUS TUF Gaming VG27W HDR Off GameVisual Rennmodus DispalyPort 2560x1440@165Hz Landschaftsmodus Rennmodus Ki no m odus RTS/RPGmodus F PS m odus sR G B m odus MOBA Mode Bitte beachten Sie “1.3.4 GameVisual-Funktion”. ASUS-LCD-Monitor der Serie VG27... -
Seite 20: Kapitel 3: Allgemeine Hinweise
Blaulichtfilter Mit dieser Funktion können Sie die Stufe des Blaulichtfilters anpassen. Blaulichtfilter ASUS TUF Gaming VG27W HDR Off Rennmodus DispalyPort 2560x1440@165Hz S tufe 0 S tufe 1 S tufe 2 S tufe 3 S tufe 4 Stufe 0: Keine Änderung. - Seite 21 Adap tive-Sync/Fre eSyn c ELMB Sh a dow Boost HDR: Enthält zwei HDR-Modi. • ASUS Gaming HDR: Der HDR-Modus, den ASUS speziell für HDR-Leistung angepasst hat. ASUS Cinema HDR: Stimmt mit VESA-Display-HDR überein. Over Clocking (nur DisplayPort): Ermöglicht Ihnen das •...
- Seite 22 4:3 ist nur verfügbar, wenn sich die Eingangsquelle im 4:3-Format befindet. VividPixel: Verbessert die Kontur des angezeigten Bildes und • erzeugt hochwertige Bilder am Bildschirm. ASCR: Hier können Sie die Funktion ASCR (ASUS Smart • Contrast Ratio) ein-/ausschalten. Adaptive-Sync (nur DisplayPort/HDMI): Ermöglicht einer •...
-
Seite 23: Eingangswahl
OSD -Ein ste llung en Spra che T astensp erre In formation Betrieb sa nzeige Ein-/Austaste-Spe rre F abriksein st GameVisual Demo Mode: Aktivieren Sie den Demo-Modus für • die GameVisual Funktion. ECO Mode: Reduzierung des Stromverbrauchs. • ASUS-LCD-Monitor der Serie VG27... -
Seite 24: Osd-Einstellungen
Ein-/Austaste-Sperre: Aktiviert oder deaktiviert die Ein/Aus-Taste. • Fabrikseinst: Die Option “Ja” stellt die Standardeinstellungen • wieder her. MyFavorite Lädt/Speichert sämtliche Einstellungen auf dem Monitor. ASUS TUF Gaming VG27W HDR Off MyFavorite Rennmodus DispalyPort 2560x1440@165Hz Einstellun g 1 Einstellun g 2 Einstellun g 3... -
Seite 25: Technische Daten
5,9 kg (Netto); 3,7 kg (ohne Ständer); 9,3kg (Brutto) Gewicht (ungefähr) 21 Sprachen (Englisch, Französisch, Deutsch, Mehrsprachige Italienisch, Spanisch, Niederländisch, Menünzeige Portugiesisch, Russisch, Tschechisch, Kroatisch, Polnisch, Rumänisch, Ungarisch, Türkisch, Vereinfachtes Chinesisch, Traditionelles Chinesisch, Japanisch, Koreanisch, Thailändisch, Indonesisch, Persisch) ASUS-LCD-Monitor der Serie VG27... - Seite 26 Zubehör DisplayPort Kabel , HDMI Kabel (optional), Netzteil, Netzkabel, Schnellstartanleitung, Garantiekarte UL/cUL, CB, CE, ErP, FCC, CCC, CU, RCM, Konformität und Normen BSMI, VCCI, RoHS, J-MOSS, WEEE, Windows 7 & 8.1 & 10 WHQL, CEL, MEPS, PSE, UkrSEPRO, KCC, E-Standby, TUV-Flicker Free, TUV-Low Blue Light, ICES-3, PC Recycle *Die technischen Daten können ohne Ankündigung geändert werden.
-
Seite 27: Außenabmessungen
Außenabmessungen ASUS-LCD-Monitor der Serie VG27... -
Seite 28: Fehlerbehebung (Häufig Gestellte Fragen)
Fehlerbehebung (Häufig gestellte Fragen) Problem Mögliche Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. Die Betriebs-LED leuchtet • Prüfen Sie, ob der Monitor sowie der orange, und kein Bild erscheint Computer im normalen Betriebszustand ist. -
Seite 29: Unterstützte Anzeigemodi
640x480@75 720x400@70 800x600@56 800x600@60 800x600@72 800x600@75 832x624@75 1024x768@60 1024x768@70 1024x768@75 1152x864@75 1280x1024@60 1280x1024@75 1440x900@60 1920x1080@60 1920x1080@100 1920x1080@120 2560x1440@60 2560x1440@100 2560x1440@120 2560x1440@144 2560x1440@165 Videotiming Timingliste HDMI 2.0 DisplayPort 1.2 720x480P@59,94 720x480P@60 720x576P@50 1280x720P@50 1280x720P@59,94 1280x720P@60 1440x480P@59,94 ASUS-LCD-Monitor der Serie VG27 3-11... - Seite 30 Videotiming Timingliste HDMI 2.0 DisplayPort 1.2 1440x480P@60 1440x576P@50 1920x1080P@23,97 1920x1080P@29,97 1920x1080P@30 1920x1080P@50 1920x1080P@59,94 1920x1080P@60 1920x1080P@120 Hinweis: Unterstützt kein Interlacing. 3-12 Kapitel 3: Allgemeine Hinweise...
