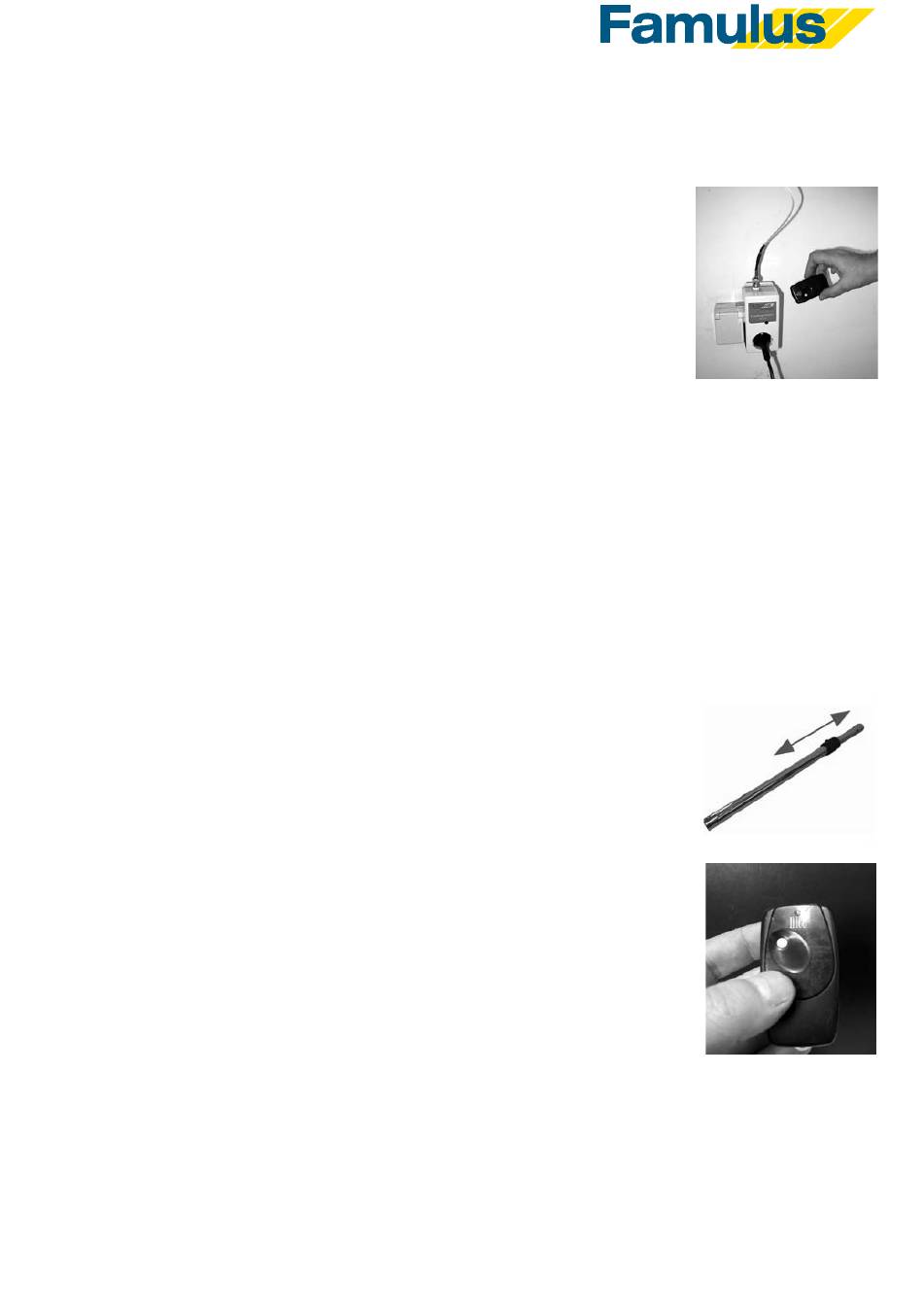

5.2. Anschluss der Empfängereinheit V 273
Die Famulus Empfängereinheit wird in die 230 V/16 A Schukosteckdose gesteckt,
wobei die Schukosteckdose ca. 3 Meter (Gerätekabel ca. 6 Meter) vom Gerät
entfernt sein sollte. Die Antenne besteht aus einem Stecker und einem fl exiblen
Kabel mit einer Länge von ca. 4 Metern. 2 Meter davon sind ein geschirmtes
Kabel (schwarzes Kabel), welches als „Verlängerung" dient, und die eigentliche
Antenne (weißes Kabel) mit einer Länge von ca. 2 Meter. Die Antenne (weißes
Kabel) sollte senkrecht nach oben, am besten in einem Installationsrohr, durch die
Decke gesteckt werden, um optimale Empfangsbedingungen zu gewährleisten.
Der Stecker des Zentralsauggerätes wird jetzt in die Schukosteckdose der
Empfängereinheit gesteckt und der Sauger eingeschaltet.
HINWEIS: Das Stromkabel immer zur Gänze vom Gerät abwickeln.

5.3. Montage der Sendereinheit V 272

Die Famulus Sendeeinheit kann entweder mobil (einstecken, Schlüsselbund, Schnur usw.), oder befestigt
am Handgriff des Saugschlauches verwendet werden. Die Befestigung erfolgt mit dem mitgelieferten
Klettverschlussband
(Abb. 9, a)
mehreren Saugschläuchen.

5.4. Inbetriebnahme der Anlage

• Öffnen Sie die Famulus Luftsteckdose und stecken Sie den Saugschlauch mit
einer leichten Drehung im Uhrzeigersinn in der Luftsteckdose
• Saugrohr V 130
(Bild 1)
Stellen Sie die gewünschte Länge(verstellbar von 0,5 - 1 mt. mittels
Rasterverstellung am Saugrohr ein.
• Danach befestigen Sie die gewünschte Saugdüse am Saugrohr.
• Anlage Einschalten:
Drücken Sie die gelbe Taste Ihrer Sendeeinheit ca. 2 sec (rote LED
Kontrollleuchte auf der Sendeeinheit blinkt auf). Das Zentralsauggerät
beginnt zu saugen.
• Anlage Ausschalten:
Drücken Sie die gelbe Taste Ihrer Sendeeinheit ca. 2 sec (rote LED
Kontrollleuchte auf der Sendeeinheit blinkt auf). Das Zentralsauggerät beendet
das saugen.
• Die gewünschte Saugkraft kann am Handgriff mechanisch reguliert werden.
.
(Abb. 9, b)
Sicherheit (Timer):
Um einen unerwünschten Dauerlauf der der Anlage zu vermeiden, ist Ihre Famulus
Funksteuerung mit einer AUTO-STOP (Timer) Funktion ausgerüstet. Diese Funktion
schaltet das Zentralsauggerät automatisch nach ca. 10 Minuten Dauerbetrieb aus.
Sollten Sie noch nicht fertig gesaugt haben, Anlage einfach wieder einschalten (siehe
Pkt. 5.4).
. Der Klettverschluss ermöglicht die Befestigung der Sendereinheit an
mit dem Griffteil des Schaugschlauches verbinden.
(Abb. 8)
5
