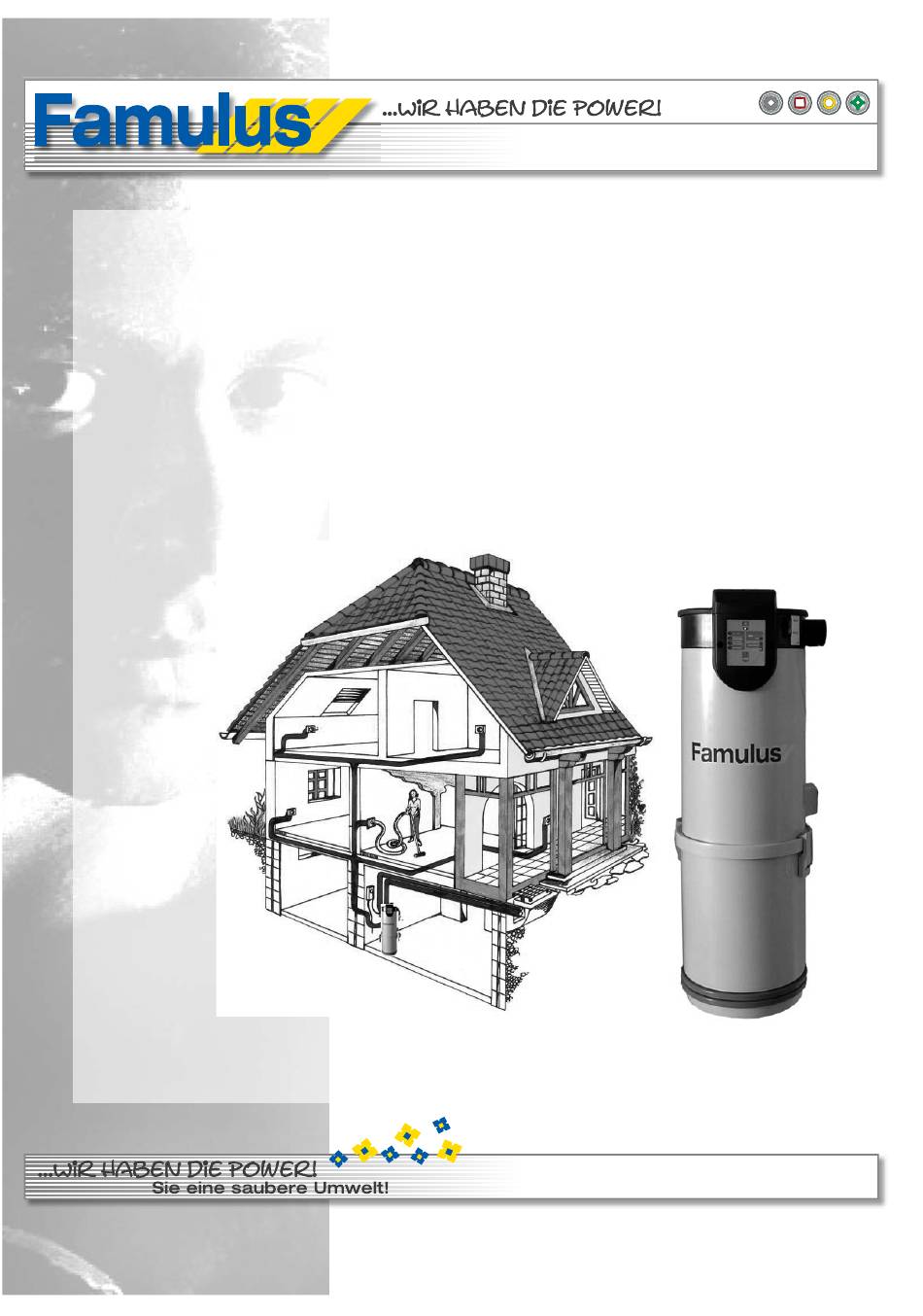

- Seite 1 Bedienungsanleitung Zentralsauganlagen 717 Famulus Maschinen und technische Geräte GmbH, Fischeraustraße 31, A-8051 Graz Tel.: +43 (0316) 678550, Fax Dw. -10, Email: office@famulus.at, www.famulus.at...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Wichtige Sicherheitsbestimmungen Zentralsauger 717 im Detail Allgemeine Beschreibung Wandmontage LED-Anzeige Stromversorgung Niedervoltkabel-Anschluss-Schema Staubentsorgung und Filterpflege Beheben von Störungen Technische Daten Irrtümer und Druckfehler vorbehalten. -
Seite 3: Wichtige Sicherheitsbestimmungen
Famulus oder seinen Kundendienst oder einer ähnlichen qualifi zierten Person ersetzt werden, um Gefährdungen zu vermeiden. Ziehen oder tragen Sie den Famulus Zentralsauger nicht am Netzkabel. Das Netzkabel darf nicht als Handgriff benutzt werden. Auch darf das Kabel nicht über scharfe Kanten oder Ecken gezogen werden. -
Seite 4: Zentralstaubsauger 717 Im Detail

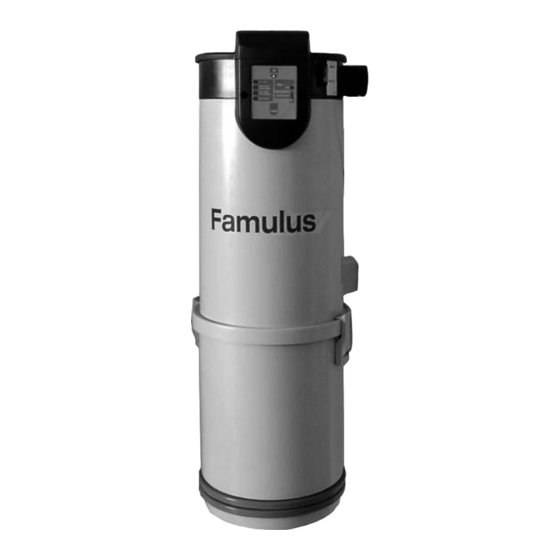

Zentralstaubsauger 717 im Detail (1) Abdeckung (2) Ausblasstutzen für die Abluft Dm. 50 mm (3) Turbine (4) LED-Anzeige (5) Motor- und Filtereinheit (12) Nylon-Vorfilterhaube (6) Kartuschen- Feinstaubfilter (7) Schnellspanner (13) Zyklonumlenkung (8) Unterdruckventil (9) Anschluss für Saug- leitung Dm. 50 mm (10) Schnellspanner (11) Staubbehälter... -
Seite 5: Allgemeine Beschreibung
Allgemeine Beschreibung Das Zentralsauggerät 717 ist ausschließlich zum Trockensaugen geeignet. Motor- und Filtereinheit (5) • in Monoblockbauweise, aus robustem, korrosionsbeständigem schlagfestem Kunststoff • Ein-/Aus-Schalter • ca. 2,90 m Elektrokabel • ca. 2,90 m Steuerkabel 24 V oder Niedervoltbuchse 24 V mit Stecker (bei mechanisch schaltender Luftsteckdose) •... -
Seite 6: Led-Anzeige
Spannung von 230 Volt um 5 % überschritten wurde (z.B. 242 V) (E) Alarmleuchte - Service leuchtet auf, wenn die Schleifkontakte des Motors verschlissen sind. In diesem Fall kontaktieren Sie bitte Ihren Händler oder Famulus und wir senden Ihnen umgehend ein Tauschgerät. (F) Alarmleuchte - Filterverschmutzung leuchtet auf, wenn die Filterporen verstopft sind und dadurch keine Luft durch den Filter kann. -
Seite 7: Stromversorgung
Verwenden Sie für die Geräte die Sicherung 16 Ampere Typ „B“ Anweisungen zur Erdung Der Famulus Zentralstaubsauger muss geerdet werden. Er verfügt über ein Kabel mit Geräteerdung und Erdungsstecker. Der Stecker ist in eine ordnungsgemäß, nach den vor Ort geltenden Bestimmungen und Verordnungen installierte Steckdose zu stecken. -
Seite 8: Niedervoltkabel-Anschluss-Schema
Niedervoltkabel - Anschluss-Schema Die 24 Volt Steuerleitung zu den einzelnen Saugdosen sollen in Reihe geschaltet werden. Das Durchschleifen von der ersten bis letzten Saugdose benötigt weniger Steuerkabel. Es ist ebenfalls möglich, jede Saugdose mit einem separaten Kabel anzuschließen und diese am Staubsauger zusammen zu fassen. -
Seite 9: Staubentsorgung Und Filterpflege
Diese Filterreinigung sollte je nach Staubaufkommen, aber mindestens alle 6 Monate durchgeführt werden, damit der Filter für viele Jahre in seinem Bestzustand erhalten bleibt. Bei starker Feinstaubbelastung empfehlen wir den Dauerfilter (Kartuschenfilter) zu erneuern. (Famulus-Bestell-Nr. SO 06061) Kartuschenfilter reinigen Gehen Sie bei der Reinigung des Kartuschenfilters wie folgt vor: 1. -
Seite 10: Beheben Von Störungen
AUTO-STOP (Timer) Funktion Wenn dies nach 5 Minuten geschieht, hat sich aktiviert. bitte Sender- und Empfängereinheit • an Famulus schicken, der Timer sollte nachjustiert werden. Anlage schaltet von selbst Thermorelais am Motor hat Motor auskühlen lassen, das aus, lässt sich aber nicht... - Seite 11 • • Führen Sie vorsichtig eine Reinigungs- spirale in das Rohrsystem ein und schieben Sie das Hindernis durch. Wenn keine der Methoden anspricht, kontaktieren Sie bitte Famulus. Wir • • werden Ihnen helfen, das Problem zu lösen. Staubbehälter voll, Filter Leeren Sie den Staubbehälter, prüfen...
-
Seite 12: Technische Daten
Platzbedarf: Höhe x Durchmesser in Meter ca. 0,95 x 0,35 Eventuelle Fragen richten Sie bitte an: Famulus Maschinen und technische Geräte GmbH Fischeraustraße 31 A-8051 Graz Tel.: +43 (0316) 67 85 50, Fax Dw. -10, Email: offi ce@famulus.at, Internet: www.famulus.at IP 24...
