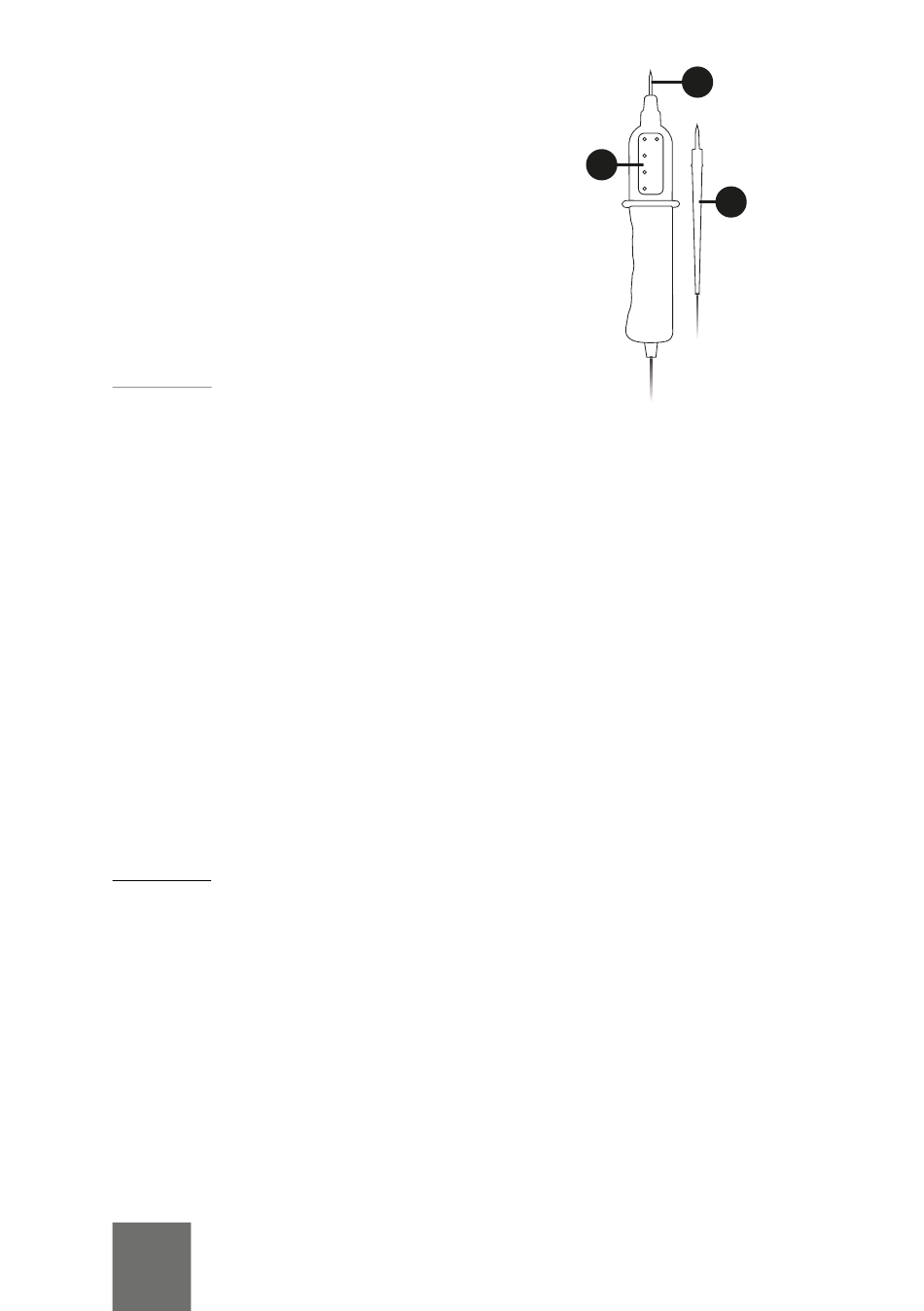

OPIS URZĄDZENIA
1. Sonda pomiarowa
2. Wskaźnik napięcia
3. Przewód pomiarowy
OBSŁUGA
RB-15A
1. Podłączyć próbnik do mierzonego źródła
napięcia.
2. Jeżeli zostanie wykryte napięcie zmienne to
jednocześnie zaświecą się diody „-„ i „+" oraz
dioda
źródłowego.
3. Jeżeli zostanie wykryte napięcie stałe to dioda
„+" lub „-„ zasygnalizuje jego biegunowość oraz
podświetli się dioda sygnalizująca poziom
napięcia. Napięcie poniżej 110 V DC nie będzie
sygnalizowane.
4. Próbnik sygnalizuje napięcia w przedziale 110 V
~ 400 V.
RB15-B
1. Podłączyć próbnik do mierzonego źródła
napięcia.
2. Jeżeli zostanie wykryte napięcie zmienne to
jednocześnie zaświecą się diody „-„ i „+" oraz
dioda
źródłowego. Napięcia poniżej 6 V nie będą
sygnalizowane.
3. Jeżeli zostanie wykryte napięcie stałe to dioda
„+" lub „-„ zasygnalizuje jego biegunowość oraz
PL
sygnalizująca
sygnalizująca
10
1
2
poziom napięcia
poziom napięcia
3
