kruss M5000 Bedienungsanleitung
Schmelzpunktmessgerät
Verwandte Anleitungen für kruss M5000
Inhaltszusammenfassung für kruss M5000

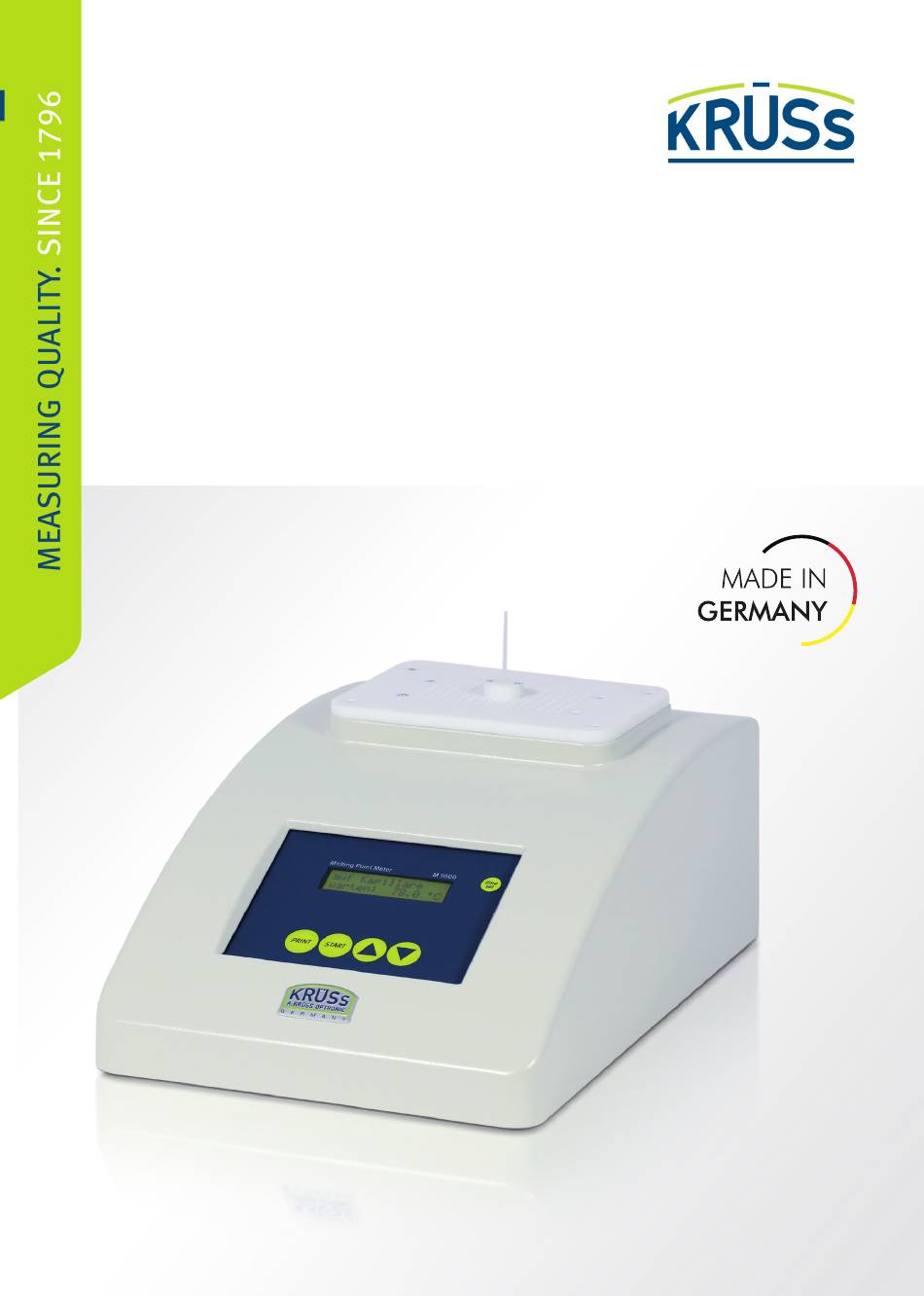

- Seite 1 SCHMELZPUNKTMESSGERÄT | M5000 BEDIENUNGSANLEITUNG, Version 1.4 Mai 2020 MELTING POINT METER | M5000 INSTRUCTION MANUAL, VERSION 1.4 May 2020 www.kruess.com...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis / Index Inhalt / Index Deutsch 1. Beschreibung M5000 2. Sicherheitsmaßnahmen 3. Auspacken und Inbetriebnahme 4. Justieren mit Referenzsubstanzen 5. Bestimmung eines Schmelzpunktes 6. Struktur-Ablauf / Bedienerprogramm 7. Starten der Schmelzpunktprüfung 8. Erreichen des Schmelzpunktes 9. Nachträgliche Abfrage des letzten Schmelzpunktes 10. -
Seite 5: Beschreibung M5000

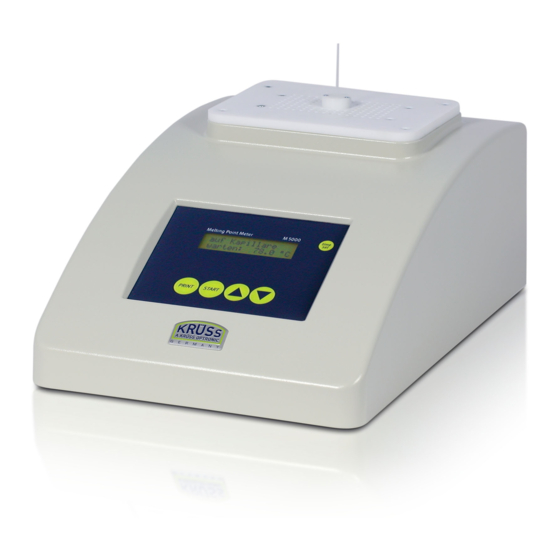

1. Beschreibung 1. Beschreibung M5000 Kapillarenaufnahme Kapillare für Probe Display Time- / Set-Taste Funktionstasten... -
Seite 6: Sicherheitsmaßnahmen
2. Sicherheitsmaßnahmen / 3. Auspacken und Inbetriebnahme 2. Sicherheitsmaßnahmen • Lüftungsschlitze nicht abdecken. • Keine Gegenstände in die Lüftungsschlitze stecken. • Es darf keine Feuchtigkeit in das Gerät gelangen. • Bei der Schmelzpunktbestimmung erwärmt sich der Messkopf, besonders im Bereich der Lüftungsschlitze sehr stark. -
Seite 7: Justieren Mit Referenzsubstanzen
Coffein unterstützt. Die Justierung kann für jede Referenzsubstanz einzeln erfolgen. Die Referenzsubstanzen können von A.KRÜSS Optronic erworben werden. Führen Sie von den Referenzsubstanzen mit Hilfe des 4.1 Vorbereitung M5000 Messungen durch und notieren Sie sich die ermittelten Schmelzpunkte. 4.2 Kalibrierung • Schalten Sie das Gerät ein. - Seite 8 Das Systemmenü wird angezeigt. Durch nochmaliges Betätigen der Drucktaste erreichen Sie das Hauptmenü. Hinweise! Beachten Sie bitte, dass zur Justierung des M5000 nur Schmelzpunkte verwendet werden sollten, welche auch mit dem M5000 ermittelt wurden. Grundsätzlich kann es bei der Verwendung ver- schiedener Schmelzpunktmessgeräte verschiedener...
-
Seite 9: Bestimmung Eines Schmelzpunktes
5. Bestimmung eines Schmelzpunktes 5. Bestimmung eines Schmelzpunktes Mit dem Gerät können Sie Schmelzpunkte von pulvrigen Substanzen bis zu einer Höchsttemperatur von 400 °C bestimmen. ► Netzschalter an der Geräterückseite einschalten. Im Display wird die aktuelle Ofentemperatur angezeigt und ein Signalton ertönt. ► Wählen Sie mit der Pfeiltaste die gewünschte Starttemperatur (ca. -
Seite 10: Struktur-Ablauf / Bedienerprogramm
6. Struktur-Ablauf / Bedienerprogramm 6. Struktur-Ablauf / Bedienerprogramm 6.1 Startanzeige Aktuelle Temperatur 25.8 °C Die Anzeige erscheint immer beim Einschalten des Gerätes. Ist die Temperatur höher als 35 °C, wird automatisch der Lüfter eingeschaltet. Ist die Temperatur niedriger als 30 °C, wird der Lüfter ausgeschaltet. -
Seite 11: Starten Der Schmelzpunktprüfung
7. Starten der Schmelpunktprüfung Ist die Starttemperatur höher als die aktuelle Ofentemperatur, wird beim Einführen einer Kapillare für ca. 3 s eine Fehlermeldung angezeigt. Temperaturanwahl > Ofentemperatur Danach springt das Gerät zur Startanzeige zurück und bricht den Vorgang ab. Der Lüfter wird entsprechend der Logik eingeschaltet. - Seite 12 7. Starten der Schmelzpunktprüfung Wenn die Kapillare entfernt wird, kann die Schmelztem- peratur eingestellt werden. Die zuletzt eingestellte Starttemperatur bleibt ge- speichert bis das Gerät ausgeschaltet wird. Der zuletzt ermittelte Schmelzpunkt bleibt gespeichert bis das Gerät ausgeschaltet wird oder eine neue Schmelzpunktermittlung gestartet wird.
-
Seite 13: Erreichen Des Schmelzpunktes
8. Erreichen des Schmelzpunktes Wird der Schmelzpunkt innerhalb von 30 min nicht erreicht, so wird der langsame Heizvorgang mit einem time-out abgebrochen und als Schmelzpunkt wird ein interner Fehlerwert gespeichert. Mit den Pfeiltasten kann der Vorgang jederzeit abge- brochen werden. Das Gerät springt dann zum Menü- punkt 6.2 Einstellung des Temperatursollwertes zurück. -
Seite 14: Nachträgliche Abfrage Des Letzten Schmelzpunktes
9. Nachträgliche Abfrage des letzten Schmelzpunktes Wird innerhalb von 5 min eine der beiden Pfeiltasten betätigt, öffnet sich die Einstellung des Temperatursoll- wertes (siehe Kap 6.2). Es wird kein Lüfter eingeschaltet! Wird innerhalb von ca. 5 min die Drucktaste betätigt, so wird auf dem optional angeschlossenen Drucker gedruckt. -
Seite 15: Einstellung Von Datum, Uhrzeit Und Bedienersprache
10. Einstellung von Datum, Uhrzeit und Bedienersprache Der Begriff „auto“ wird nicht angezeigt, da hier keine Schmelzpunktermittlung gestartet werden kann. Das Einstecken einer Kapillare hat keine Wirkung. Wenn als Schmelzpunkt ein interner Fehlerwert ermittelt wird, dann: - wurde die Schmelzpunktbestimmung mit den Pfeiltas- ten vorzeitig abgebrochen (Klartextanzeige des Fehlers für 5 s) Abbruch, kein... -
Seite 16: Technische Daten
11. Technische Daten Bei der Einstellung wird der Reihenfolge nach eingestellt: Wochentag Jahr Monat Sprache zurück mit: Print Wenn der Monat eingestellt wird, springt die Anzeige des Tages immer auf 1. Stunde und Minute werden getrennt eingestellt. Wenn alle Einstellungen erfolgt sind, wird das Menü mit der Betätigung der Drucktaste verlassen und alle Ein- gaben werden gespeichert. -
Seite 17: Wartung
12 Wartung / 13. Rückgewinnung und Recycling 12. Wartung Ihr Schmelzpunktmessgerät sollte, wie alle Präzisionsgeräte, sorgfältig behandelt werden. Schützen Sie es vor Staub, Niederschlag, Vibration und vor direkter Sonneneinstrahlung. Benutzen Sie bitte keine ätzenden Reinigungsmittel! wichtiger Hinweis! Aggressive Stoffe können den Lack oder das Kunst- stoffgehäuse beschädigen! wichtiger Hinweis! Im Falle eines Fehlers muss das Gerät von der... -
Seite 18: Garantiebestimmungen
Garantiebestimmungen Garantiebestimmungen A.KRÜSS Optronic übernimmt die Garantie für Material und Herstellung der Geräte für einen Zeitraum von 12 Monaten, gerechnet ab Datum des Versands. Während dieser Garantiezeit wird A.KRÜSS Optronic Mängel durch Reparatur oder Austausch beheben, wenn diese unter den Garantieanspruch fallen. Für Garantiereparaturen oder Service muss das Gerät an A.KRÜSS Optronic zurück- gesandt werden. - Seite 36 de|en A.KRÜSS Optronic GmbH Alsterdorfer Straße 276–278 22297 Hamburg | Germany Tel. +49 40 514317-0 +49 40 514317-60 E-Mail info@kruess.com www.kruess.com...
