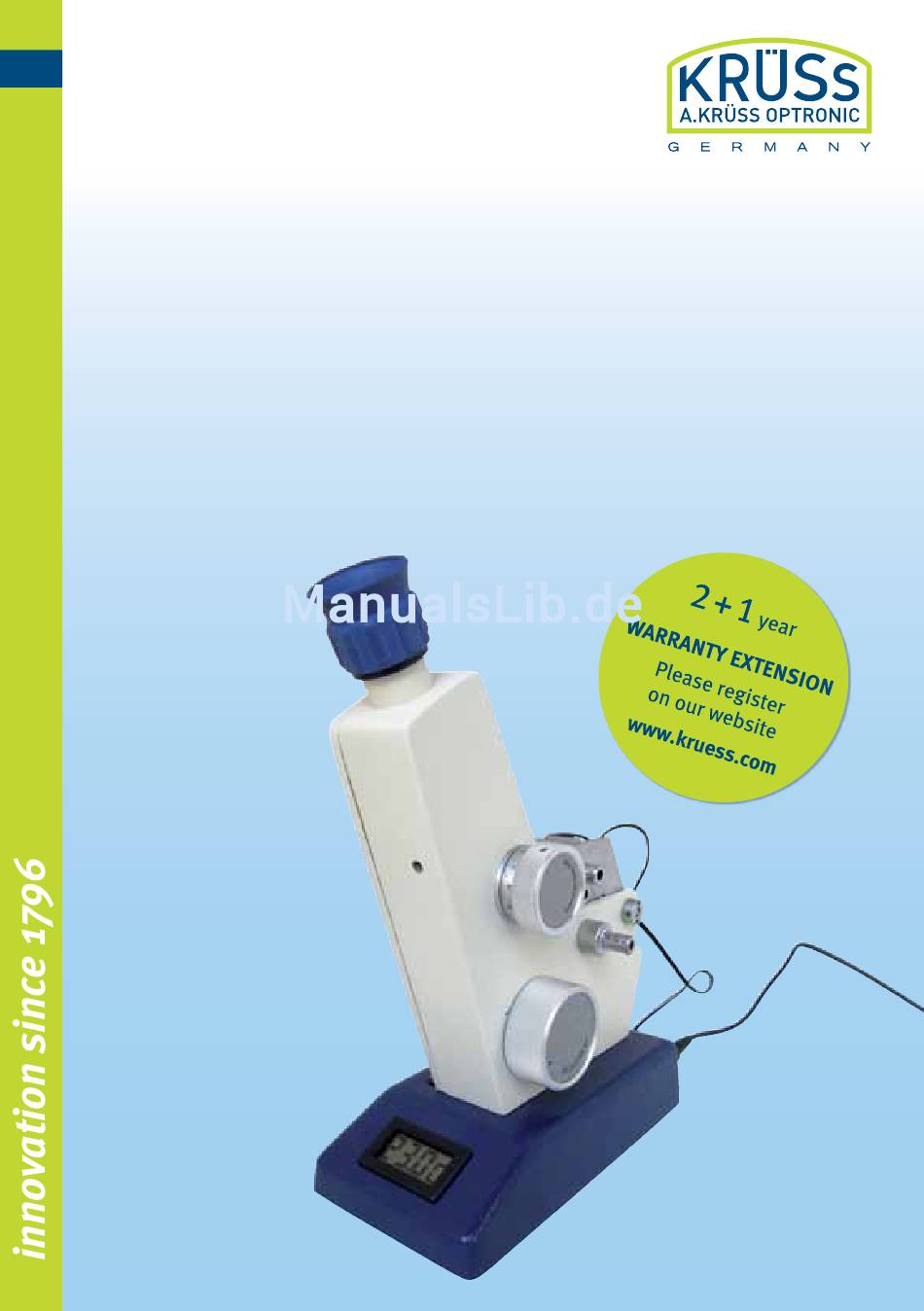

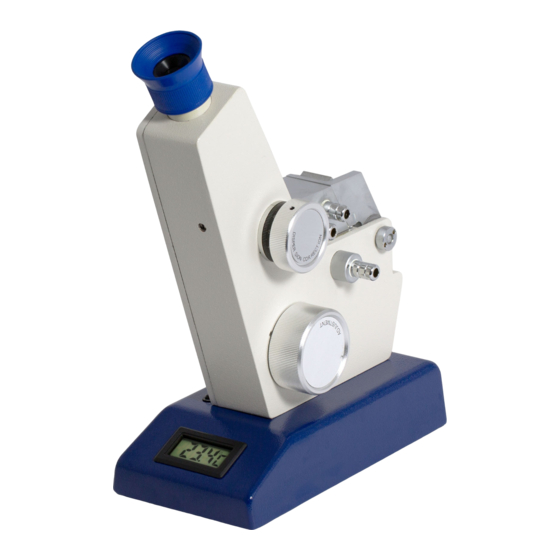

- Seite 1 de| en Abbe-Refraktometer Betriebsanleitung Abbe Refractometer Operating Manual www.kruess.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Index Inhalt Index DEUTSCH ENGLISH 1. Bedien- und Anschlusselemente 1. Handling and connection part 2. Anwendungsgebiete 2. Applications 3. Inbetriebnahme 3. Setting up 4. Kalibrierung 4. Calibration 4.1 Kalibrierung mit Kalibrierkörpern 4.1 Calibration with standard solids 4.2 Kalibrierung mit destilliertem Wasser 4.2 Calibration with distilled water 5. -
Seite 3: Bedien- Und Anschlusselemente
1. Bedien- und Anschlusselemente 1. Bedien- und Anschlusselemente 1. Bedien- und Anschlusselemente Okular Kompensatorknopf Beleuchtungsprisma Thermostateingang Beleuchtungsprisma Verriegelungsknopf Beleuchtungsansatz Thermostatausgang Beleuchtungsprisma Skalenbeleuchtungs- anschluss Justierschraube Thermostatausgang Klappspiegel Messprisma Thermometeraufnahme Triebknopf Skalenbeleuchtung Thermostateingang Messprisma Netzanschlussbuchse Display (Temperaturanzeige) Buchse für Beleuchtungskabel Stereobuchse für Temperaturfühler... -
Seite 4: Anwendungsgebiete
2. Anwendungsgebiete / 3. Inbetriebnahme 3. Inbetriebnahme Schrauben Sie die Platte des Beleuchtungskabels 2. Anwendungsgebiete mit der Rändelschraube am Beleuchtungsansatz fest. Schließen Sie das Beleuchtungskabel an die entsprech- enden Buchsen am Gerät an Das Gerät misst den Brechungsindex nD, den Trocken- substanzgehalt in % und den Dispersionswert nF-nC von transparenten und opaken Flüssigkeiten oder Fest- körpern. -
Seite 5: Kalibrierung
4. Kalibrierung 5. Messung von Flüssigkeiten 4. Kalibrierung 4.2 Kalibrierung mit destilliertem Wasser Die vorstehend genannte Methode ist theoretisch die Vor der Messung sollte die Kalibrierung der Skala über- genauere, aber die nachfolgend beschriebene ist ein- prüft werden. Zwei Möglichkeiten werden nachfolgend facher zu handhaben und wird deshalb oft angewendet. -
Seite 6: Messung Von Feststoffen
6. Messung von Feststoffen 7. Ermittlung des Dispersionswertes 6. Messung von Feststoffen 7. Ermittlung des Dispersionswertes Der Dispersionswert wird durch die Anwendung der Eine Fläche des zu untersuchenden Körpers muß eben folgenden Formel berechnet: und glatt sein. Ein Tropfen Kontaktflüsssigkeit auf das Messprisma nF - nC = A + B x a geben und den Körper mit der ebenen Fläche leicht auf das Messprisma drücken, es dürfen keine Luftblasen... -
Seite 7: Besondere Hinweise
8. Besondere Hinweise 8. Besondere Hinweise / 9. Technische Daten Beispiel zur Ermittlung des Dispersionswertes: ► Eine hochzähe Lösung, die einige Zeit gestanden hat, kann Brechungsindex nD = 1,4827 (gemessen) an der Oberfläche einen anderen Brechungsindex als am Boden aufweisen. Die Präparate sollten immer gut verrührt Werte des Skalenringes: und vermischt sein. -
Seite 8: Tabellen
10. Tabellen 10. Tabellen 10. Tabellen 1,38000 0,02458 0,02768 0,914 Tabelle 1 Brechungsindex und Dispersion von destilliertem Wasser in Abhängigkeit von der Temperatur. 1,39000 0,02454 0,02746 0,891 1,40000 0,02450 0,02722 0,866 °C nF - nC °C nF - nC 1,41000 0,02446 0,02696 0,839... -
Seite 9: Fehlersuche
11. Fehlersuche 12. Durchflusszelle 11. Fehlersuche 12. Durchflusszelle Das Gerät kann mit einer Durchflusszelle versehen Helle Abbildung, Spiegel heruntergeklappt werden. Wir bieten die Trichterdurchflusszelle AR15 ► Klappen Sie den Spiegel hoch wenig Kontrast oder die Pumpendurchflusszelle AR16 an. Bei beiden Beleuchtungsprisma liegt nicht parallel auf dem entsteht ein kontinuierlicher Probenfluss. -
Seite 10: Garantiebestimmungen
13. Garantiebestimmungen Index 13. Garantiebestimmungen Index A.KRÜSS Optronic übernimmt die Garantie für Material und Herstellung der Abbe Refraktometer für einen Zeitraum von 24 Monaten, gerechnet ab Datum des Versands. Während dieser Garantiezeit wird A.KRÜSS Optronic Mängel durch Reparatur oder ENGLISH Austausch beheben, wenn diese unter den Garantieanspruch fallen. - Seite 11 1. Handling and connection part 1. Handling and connection part 1. Handling and connection part Eyepiece Compensation knob Illumination prism Thermostat input illumination prism Locking knob Thermostat output Mounting for prism illumination prism illumination Mountning for Calibration screw scale illumination Thermostat output Lightning mirror measuring prism...
-
Seite 12: Applications
2. Applications / 3. Setting Up 3. Setting Up Screw the lighting plate with the knurled screw onto the 2. Applications lightning mount . Mount the lightning cable to the corresponding sockets The Abbe refractometer measures refractive indexes nD, solid contents in % and mean dispersion values nF-nC of tranparent and translucent liquids or solids. -
Seite 13: Calibration
4. Calibration 5. Measuring Liquids 4. Calibration 4.2 Calibration with distilled water The method described above is theorectically the more Before taking any measurements, the calibration of the exact method but the following method is easier to use scale must be checked. Two possible ways of doing this and, therefore, is used more frequently. -
Seite 14: Measuring Solids
6. Measuring Solids 7. Calculation of the Dispersion 6. Measuring Solids 7. Calculation of the Dispersion The dispersion value can be calculated from the follow- The surface of the object to be measured should have a ing equation: plane smooth surface. Put one drop contact liquid on the measuring prism and nF - nC = A + B x a lightly press the smooth surface of the sample onto it. -
Seite 15: Special Instructions
7. Calculation of the Dispersion / 8. Special Instructions 9. Technical Data Example for calculation the value of dispersion: ► A highly viscous solution could show a different refractive Measured refractive index nD = 1.4827 index on the surface as on the bottom. The solutions should always be well stirred and mixed. -
Seite 16: Tables
10. Tables 10. Tables 10. Tables 1.38000 0.02458 0.02768 0.914 Table 1 Refracting Index and Dispersion of destilled water accor- 1.39000 0.02454 0.02746 0.891 ding to the temperature. 1.40000 0.02450 0.02722 0.866 °C nF - nC °C nF - nC 1.41000 0.02446 0.02696... -
Seite 17: Troubleshooting
11. Troubleshooting 12. Flow-through cell 11. Troubleshooting 12. Flow-through cell The instrument can be equipped with a flow-through Pale picture, little contrast Mirror turned down cell. There is a flow-through cell with a funnel AR15 ► Turn up the mirror or a flow-through cell for a pump AR16 available. -
Seite 18: Warranty Conditions
13. Warranty Conditions 13. Warranty Conditions A. KRUESS Optronic warrants that the instruments of the Abbe refractometer family will be free from defects in materials and workmanship after the date of delivery for a time period of 24 months. During this warranty period A. KRUESS Optronic will repair or replace products which fall under the warranty conditions. - Seite 19 A.KRÜSS Optronic GmbH Alsterdorfer Straße 276–278 22297 Hamburg | Germany +49-(0)40-51 43 1 7-0 +49-(0)40-51 43 1 7-60 E-Mail info@kruess.com www.kruess.com...
