Swiss Sector QL 100 Montage- Und Bedienungsanleitung
Querriegelschloss
Verwandte Anleitungen für Swiss Sector QL 100
Inhaltszusammenfassung für Swiss Sector QL 100

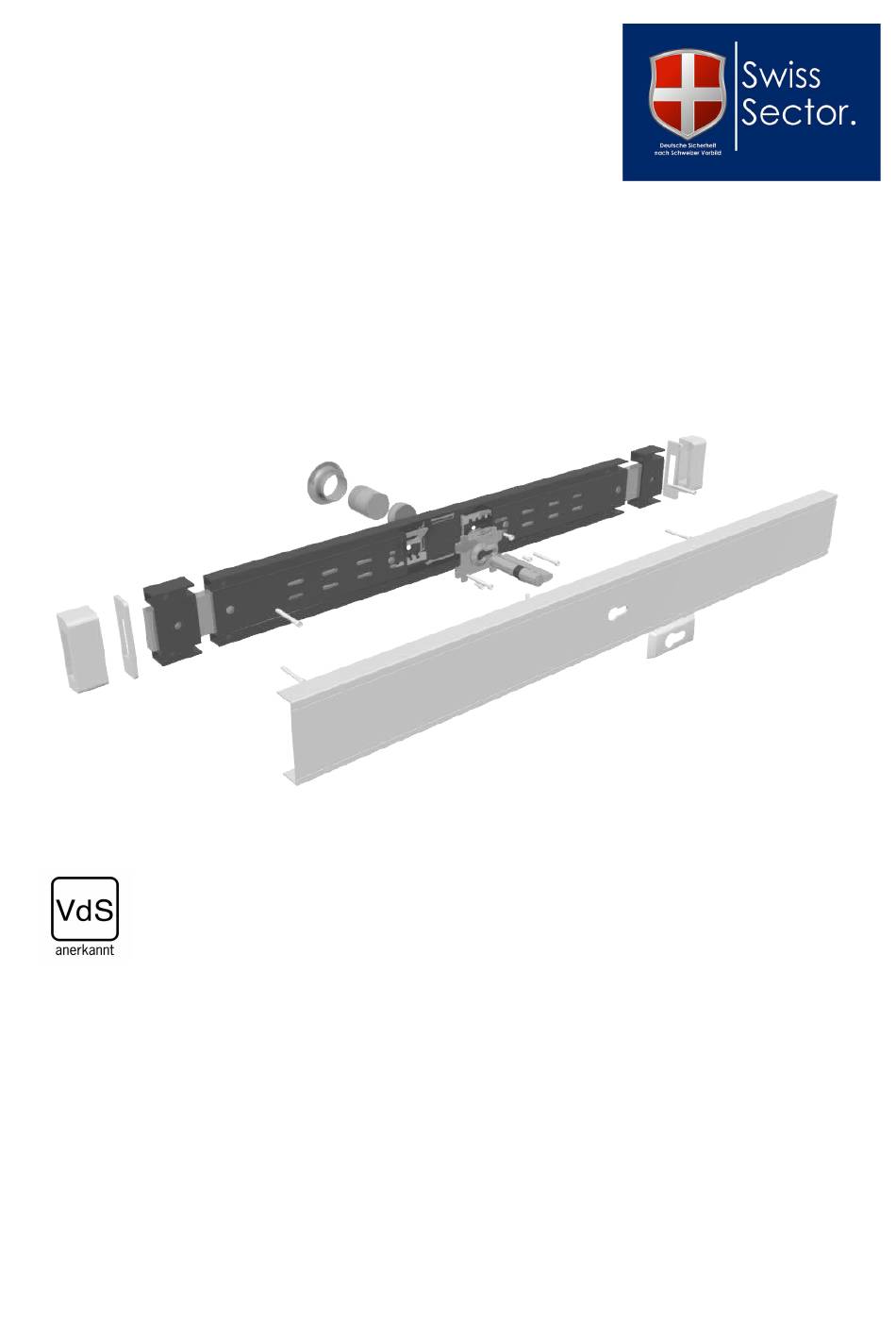

- Seite 1 Montage – und Bedienungsanleitung Querriegelschloss QL 100 www.swiss-sector.com Rev.-Nr.: 101555 21.04.2016 geändert: 19.10.2016...
- Seite 2 VII. Bedienungsanleitung Anhang – Montageset für nach außen öffnende Türen I. Verpackungsinhalt Verpackungsinhalt Querriegelschloss QL 100 (Standardausführung, Abb.1): 1. Querriegelschloss QL100 1 Stk. 2. Abdeckung für Schlosskörper 1 Stk. 3. Endkappen für Abdeckhaube 1.Stk. 4. Schließkloben inkl. Abdeckkappen 2 Stk.
- Seite 3 Einzelteile (Abb.1) Abbildung folgt 2x Riegel-Führungselement 1x Abdeckung f. 1x Querriegelschloss QL100 Schlosskörper QL100 2x Endkappen f. Abdeckung 2x Schließkasten m. Abdeckung 1x Innenrosette 1x Wandschließblech 2x Dübel ø8mm 6x Rahmendübel M10 x 132 2x Schraube ø3,9 x 9,5mm 8x Schraube ø4,8 x 35mm 10x Schraube ø5,5 x 32mm 2x Senkkopfschraube ø5 x 60mm...
- Seite 4 Bei stabilen Türen erfolgt die Montage des QL 100 unterhalb des Beschlages. weniger stabilen Türen sollten zwei QL 100 montiert werden (unter- und oberhalb des Beschlages. Die Schließrichtung des QL 100 kann vor dem Kauf gewählt werden (Tür DIN links – QL 100 rechts, Tür DIN rechts QL 100 links).
- Seite 5 DIN Richtung (Abb.2) Nach innen und außen öffnende Türen (Abb.3) Falztür (Abb. 4) Stumpftür (Abb.5) Abb. 6 Abb.7...
- Seite 6 Schließanlage passen soll, muss der mitgelieferte Türzylinder ausgetauscht werden. Das Querriegelschloss QL 100 kann mit allen gängigen Profilzylindern mit einer Mindestanforderung von VdS Klasse A oder höher verwendet werden. – Bei Türblattstärken von mehr als 50mm muss die Länge des Türzylinders angepasst werden (siehe Tabelle A).
- Seite 7 Auswechseln des Profilzylinders: 1. Bei eingeschlossenen Riegeln Abdeckkappe des Getriebegehäuses demontieren. Innensechskantschrauben lösen und Getriebeabdeckung abziehen (Abb. 8). 2. Profilzylinder herausziehen (Abb. 8). 3. Schrauben des Zahnritzels lösen, Stulpschraube herausdrehen (Abb. 9). 4. Zahnritzel (Teil 1 bis 3) um den neuen Profilzylinder platzieren und mit den Befestigungsschrauben fixieren.
- Seite 8 VI. Montageanleitung für nach innen öffnende Türen Bitte prüfen Sie vor der Montage des QL 100, ob die Schließrichtung des Schlosses für Ihre Tür geeignet ist (DIN linke Türen – QL 100 Ausschluss rechts, DIN rechte Türen – QL 100 Ausschluss links).
- Seite 9 9. Position der Riegel-Führungselemente mit Hilfe einer Wasserwaage auswählen und Position auf dem Türblatt markieren (Die Riegel-Führungs- elemente entsprechend der Türblattbreite abzüglich ca. 20mm am Türblatt verschrauben). Riegel-Führungselemente mit Hilfe einer Wasserwaage bündig zum Schlosskörper am Türblatt verschrauben. (Abb.18) Hinweis: Riegel-Führungselemente müssen von der Schlossabdeckung vollständig abgedeckt werden.
-
Seite 10: Anzahl Der Metallunterleger Auswählen Und Auf Die Verschraubte
Abb. 17 Abb. 16 Abb. 18 Montage der Schließkästen: Die Montageplatte der Schließkästen muss vertikal mittig zum Riegel ausgerichtet werden. Hinweis: Die Sperrwirkung der Riegel muss nach max. 5mm Montagespiel im Schließkasten eintreten. Bitte das kleinstmögliche Montagespiel zwischen Riegel und Schließkasten, mithilfe der beiliegenden Distanzplatten, wählen. - Seite 11 Montageplatte auflegen – Schließkasten mit Innensechskantschraube M8 x 20 oder M8 x 30mm (je nach Anzahl der Metallunterleger) fest verschrauben (Abb. 20). Achten Sie auf kollisionsfreien Ausschluss der Riegel und auf kollisionsfreies öffnen der Tür auf der Bänderseite (Abb. 19 & 22) –...
- Seite 12 Querriegelschloss QL 100 wird dann als zusätzlicher Schutz aktiviert. Schlüssel einmal um 360° in die vorher ausgewählte Schließrichtung drehen. 2. Vor dem Öffnen der Tür muss das QL 100 in umgekehrter Richtung aufgeschlossen werden. 3. Das QL 100 ist wartungsfrei und muss nicht zusätzlich geschmiert werden.
