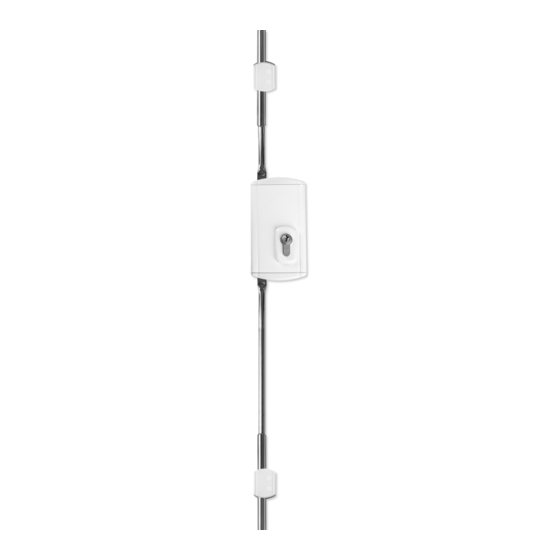

- Seite 1 Montage – und Bedienungsanleitung Stangenverriegelung SL 100 www.swiss-sector.com...
-
Seite 2: Inhaltsverzeichnis
– Montageset für nach außen öffnende Türen – Bodenhülse für SL 100 – Schließkasten für SL 100 I. Verpackungsinhalt Verpackungsinhalt Stangenverriegelung SL 100 (Standardausführung, Abb.1): 1. Schlosskasten 1 Stk. 2. Innenrosette 1 Stk. 3. Kernschutzrosette 1.Stk. 4. Stangenführung 2 Stk. - Seite 3 Einzelteile (Abb.1) 1x Innenrosette SL100 1x Schlosskasten SL100 1x Kernschutzbeschlag mit 2x Stangenführung Kernschutzrosette SL 100 1x Riegelstange 1000 & 1x Schließblech für 1350mm Türoberseite 2x Innensechskantschraube 1x Bodenblech M8 x 40 2x Sechskantschraube für 4x Senkkopfschraube Ø 3,5 Stangenriegel x 15mm 4x Senkkopfschraube für...
-
Seite 4: Allgemeine Hinweise
Bitte vergewissern Sie sich vor der Montage, ob das SL100 für die baulichen Gegebenheiten geeignet ist. Für evtl. auftretende Verletzungen oder Folgeschäden, die bei der Montage oder bei unsachgemäßer Handhabung entstehen, übernimmt Swiss Sector keine Haftung. Diese Montageanleitung zeigt jedoch nicht alle Anwendungsbereiche des SL100, bitte fragen Sie ggf. einen Fachbetrieb. -
Seite 5: Werkzeugbedarf
IV. Werkzeugbedarf – Diverse Schraubenschlüssel – Diverse Schraubenzieher Kreuzkopf – Metallsäge und Metallfeile – Metermaß und Wasserwaage – Bohrmaschine für den Einsatz bei Holz, Metall und Mauerwerk – Holz-, Stein-, und Metallbohrer: 2.5, 3, 6, 8, 10, 12.5, 16mm Ø –... - Seite 6 2. Abdeckkappe abnehmen (Abb.4). Profilzylinderöffnung Türblatt markieren. Bohrungen für Innensechskantschraube (B) auf dem Türblatt markieren. Abb.4 3. Bohrungen für Profilzylinderloch am Türblatt durchführen (Lochfräse 20mm, 2x Bohrung Ø siehe Abb.). Bohrungen für Innensechskantschraube durchführen (Holzbohrer 12,5mm). (Abb.5) Ø Abb.5 4. Schlosskasten Türblatt Kernschutzrosette (A) (B) verschrauben (2x Innensechskantschraube M8 x 40).
- Seite 7 Abb.6 5. Schlosskasten mit Senkkopfschrauben (D) am Türblatt festschrauben (4x Senkkopfschraube Ø 3,5 x 15mm). (Abb.7) Abb.7 6. Untere Riegelstange (Länge: 1350mm) am Schlosskasten verschrauben (1x Sechskantschraube für Riegelstange). (Abb.8) Stangenführung unteren Türblattkante festschrauben Stangenführung, Senkkopfschraube für Stangenführung Ø 4,2 x 50mm).
- Seite 8 Achtung: Auf evtl. Fußbodenheizung achten! 8. Obere Riegelstange (Länge: 1000mm) verschrauben Sechskantschraube für Riegelstange). Länge der oberen Riegelstange an Türblattlänge anpassen (Metallsäge, Metallfeile). Riegelstange Hilfe einer Wasserwaage vertikal ausrichten. (Abb.10) Abb.10 9. Stangenführung oberen Türkante festschrauben (Stangenführung, 2-4x Senkkopfschraube Ø 50mm).
-
Seite 9: Bedienungsanleitung
1. Schließen Sie zunächst die Tür mit dem vorhandenen Türschloss ab. Die Stangenverriegelung SL100 mit zwei Schlüsselumdrehungen bis zum Anschlag ausschließen. Die Tür ist nun durch die Stangenverriegelung SL 100 gesichert. 2. Vor dem Öffnen der Tür müssen die Riegelstangen des SL100 durch zwei Schlüsselumdrehungen in umgekehrter Richtung bis zum Anschlag eingezogen werden. -
Seite 10: Montageset Für Nach Außen Öffnende Türen
Bodenhülse für SL 100 Anstelle des Bodenbleches kann eine Bodenhülse montiert werden. Hierzu den Boden min. 45mm tief aufbohren. Bohrung min. Ø 24mm. Bodenhülse für SL 100 (Abb.14) Schließkasten für SL 100 Schließkasten mit Senkkopfschraube am Türrahmen befestigen, Abdeckkappe aufsetzen und verschrauben.
