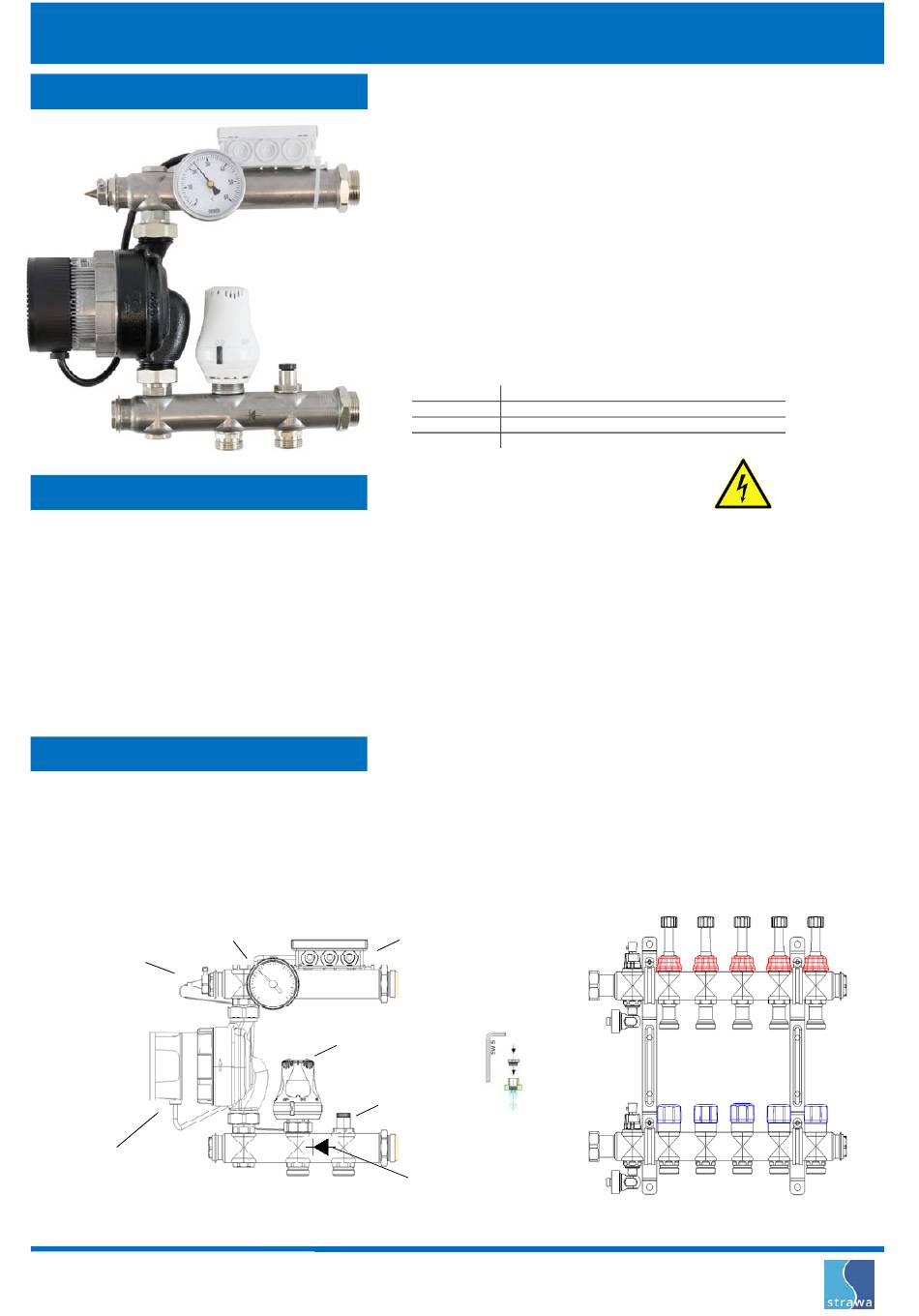

Strawa 50-00005 Serie Bedienungsanleitung

Regelgruppe FBR VA 130/4 vertikal
Festwert-Regelset
1. Technische Daten / Lieferumfang
2. Funktion
Beim Festwertregelset wird die gewünschte Flächenheizungs-Vorlauftemperatur an einem Thermostatkopf fest eingestellt (witterungsunabhängige
Temperaturführung). Dieser öffnet langsam beim Unterschreiten der Flächenheizungs-Solltemperatur (frei wählbar von 20 °C bis 50 °C) das
Thermostatventil am Hochtemperatur-Vorlauf und lässt wärmeres Vorlaufwasser in die Flächenheizkreise strömen (Beimischung). Die Wassertemperatur
des Hochtemperatur-Heizkreises sollte 15 K höher sein als die gewünschte Vorlauftemperatur der Flächenheizung.
In der Umwälzpumpe und im Vorlauf-Verteilerbalken vermischt sich das kühle Rücklaufwasser der Flächenheizkreise mit dem Hochtemperatur-
Vorlaufwasser. Die Mischtemperatur kann am Thermometer abgelesen und kontrolliert werden. Das erwärmte Mischwasser strömt als Vorlauf in die
Flächenheizkreise. Nach der Umwälzpumpe ist ein Tauchfühler montiert, der bei Erreichen der Flächenheizungs-Solltemperatur das Vorlaufventil am
Hochtemperatur-Vorlauf wieder schließt. Die Umwälzpumpe lässt das erwärmte Mischwasser solange durch die Heizkreise strömen, bis die Temperatur
durch Wärmeabgabe in die angeschlossenen Räume absinkt, und die Beimischung wieder einsetzt.
Um eine unzulässige Überschreitung der Flächenheizungs-Vorlauftemperatur zu verhindern (z.B. bei defektem Thermostatkopf), besitzt das Festwert-
Regelset einen STB (Art.-Nr. 50-000056 und 50-000059) bzw. einen integrierten Temperatursensor in der Pumpe (Art.-Nr. 50-000058), der bei Erreichen der
fest eingestellten Maximaltemperatur von 60/55 °C abschaltet, und nach Abkühlung selbsttätig wieder einschaltet.
3. Hydraulischer Abgleich
Regulierventil im Hochtemperatur-Rücklauf schließen. → Alle Durchflussmesser des Heizkreisverteilers komplett öffnen. → Umwälzpumpe einschalten
und den Betriebsmodus der Pumpe auf Δp-c konstanten Differenzdruck einstellen → Entsprechend dem maximalen Druckverlust des ungünstigsten
Heizkreises die Leistungsstufe einstellen (siehe Kennlinie Bedienungsanleitung Pumpe). → Alle Heizkreise auf die nach Auslegung ermittelten
Durchflussmengen einstellen. → Danach Memory-Funktion einstellen und die Durchflussmesser arretieren. → Am Thermostatkopf die gewünschte Soll-
Vorlauftemperatur der Flächenheizung einstellen. Diese sollte 15 K niedriger als der Hochtemperatur-Vorlauf sein. → Abschließend das Regulierventil im
Hochtemperatur-Rücklauf gerade so weit öffnen, dass genügend Hochtemperaturwasser ins Festwertregelset strömt (in der Regel genügen ein bis zwei
Spindelumdrehungen). → Am Thermometer kann die tatsächliche Vorlauftemperatur der Flächenheizung abgelesen werden.
Thermometer
VL-Temperaturfühler
Art.-Nr.:
50-000058
Lowara eco FLOOR Pumpe
Technische Änderungen und Irrtümer vorbehalten.
Es gelten unsere Verkaufs- und Lieferbedingungen.
Stand 01/2019
Anwendung
Das Festwertregelset wird zur konstanten Vorlauftemperatur-Regelung einer
Niedertemperatur-Flächenheizung verwendet, die an eine Hochtemperatur-
Heizungsanlage angeschlossen ist. Die Regelgruppe ist für die direkte
Verbindung mit strawa Edelstahlverteilern mit 1" Überwurfmutter konzipiert,
kann aber auch in Verbindung mit anderen geeigneten Verteilern eingesetzt werden.
Als Betriebsmedium kann nicht korrosives Heizungswasser nach VDI 2035 bzw.
ÖNORM H 5195 oder ein Glykol-Wasser-Gemisch bis 50 % Glykol verwendet
werden. Das Festwertregelset kann bei Medientemperaturen zwischen
+10 und +90 °C und bei Betriebsdrücken bis 6 bar eingesetzt werden.
Lieferumfang
1 x Regelgruppe FBR VA 130/4 mit
-
Art.-Nr. 50-000058
-
1 x Thermostatkopf (20-50°C) mit Tauchfühler, Vorlauf-Thermometer
Bedienungsanleitung Regelgruppe FBR 130/4
Bedienungsanleitung Pumpe
Art.-Nr.
50-000056
50-000058
50-000059
Stellen Sie sicher, dass die Anlage ordnungsgemäß gefüllt und entlüftet ist.
→ Bedienungsanleitung Pumpe beachten
Elektroanschluss
1" AG
Thermostatkopf 20 - 50 °C
Regulierventil - reguliert
Beimischung aus Primärkreis
1" AG
integrierte
3/4 AG mit Konus Rückschlagklappe
Vorlauf
Rücklauf
primär primär
STB extern (fix 60°C) bei 50-000056 und 50-000059
STB integriert (fix 55°C) in eco FLOOR Pumpe (Art.-Nr. 55-000058)
Hocheffizienzpumpe
FBR 130/4 mit Grundfos Alpha 2 15-40
FBR 130/4 mit Lowara eco FLOOR T1 15-6
FBR 130/4 mit Grundfos UPM 3 Auto L 15-50
!
ACHTUNG!
Wartungsarbeiten dürfen nur im
drucklosen Zustand erfolgen.
Vorlauf
sekundär
Rücklauf
sekundär
