Strawa e-class 63 Bedienungsanleitung

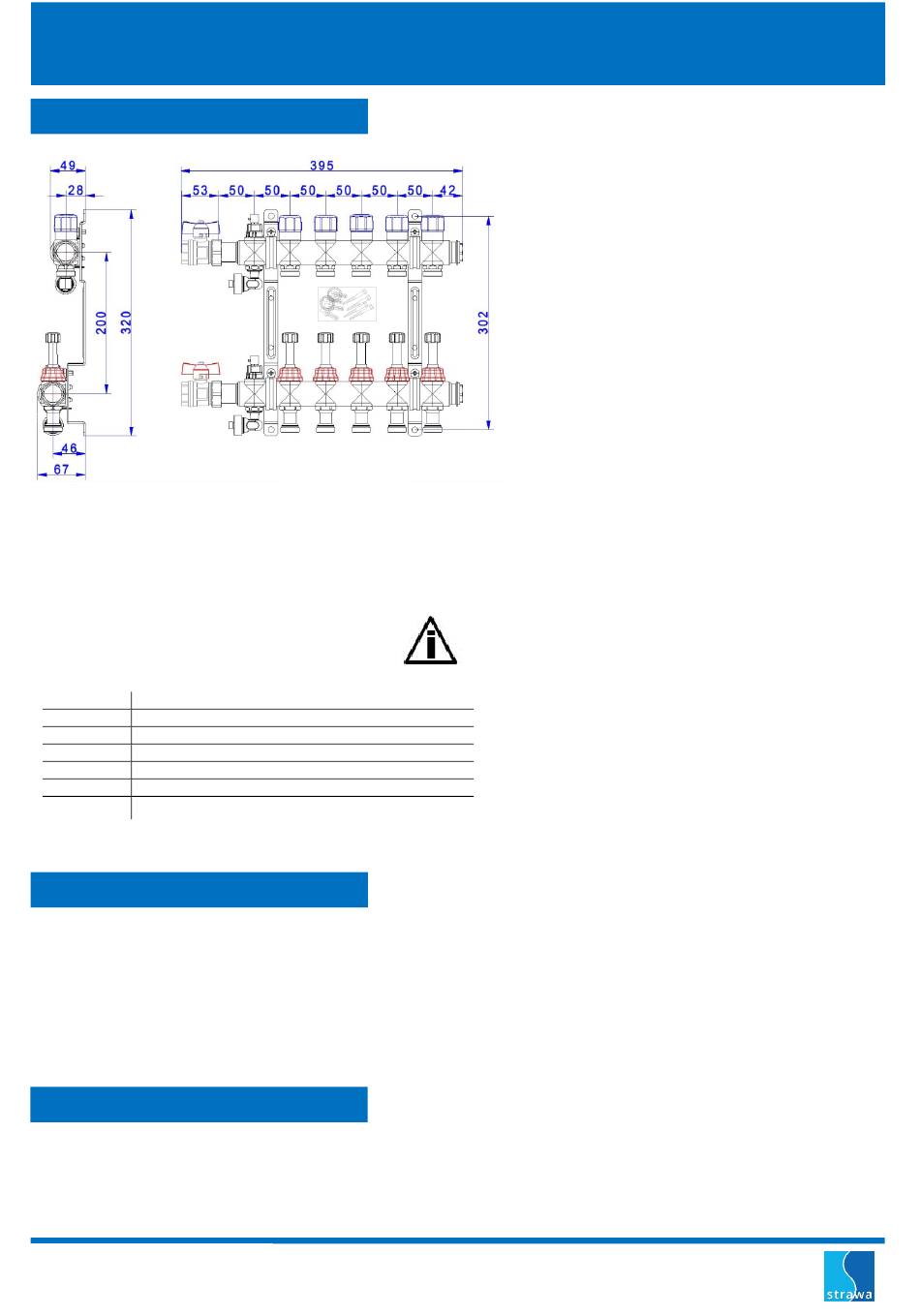

FB-Anschlussverteiler e-class 63
-
mit Regolux ® Durchflussanzeiger und Thermostatventileinsatz V2A
gemäß DIN EN 1264-4
1. Lieferumfang / Technische Daten
ACHTUNG
!
Wartungsarbeiten dürfen nur im
drucklosen Zustand erfolgen.
Art.-Nr. Beschreibung
5x-0063xx ohne Kugelhahn, mit Handentlüfter
5x-0563xx ohne Kugelhahn, mit SFEE-Ventil
5x-2063xx mit 3/4" Kugelhahn, mit Handentlüfter
5x-2563xx mit 3/4" Kugelhahn, mit SFEE-Ventil
5x-2763xx mit 1" Kugelhahn, mit Handentlüfter
5x-3063xx mit 1" Kugelhahn, mit SFEE-Ventil
(xx ... Anzahl der Heizkreise, z. B. '02' = 2 Heizkreise. Von 2 bis 14 Kreise, weitere auf Anfrage.)
2. Sicherheit
2.1 Bestimmungsgemäßer Einsatz
Der Heizkreisverteiler kann in allen Lagen montiert werden. Bei der Anwendung muss auf die zulässige Betriebstemperatur (max.
70°C) bzw. den zulässigen Betriebsdruck (max. 4 bar) geachtet werden. Rohrleitungen sind vollständig mit Wasser zu füllen, zu
spülen (über den Vorlaufbalken) und zu entlüften (Heizungswasser gemäß VDI 2035).
2.2 Montage
Der Heizkreisverteiler darf nur von ausgebildetem Fachpersonal montiert und bedient werden. Fachhandwerker müssen die
Bedienungsanleitung lesen, verstehen und beachten. Eine Haftung des Herstellers gemäß den gesetzlichen Bestimmungen ist nur
unter Einhaltung der oben genannten Bedingungen gegeben.
3. Wartung und Pflege
Beim Füll- und Ergänzungswasser ist die Einhaltung der VDI 2035 zu beachten. Ablagerungen an den Schaugläsern
stellen keine Funktionsbeeinträchtigung des Regolux ® dar, können aber auf eine unzureichende Qualität des
Anlagenwassers hinweisen. Eine Reinigung des Regolux ® ist nicht vorgesehen.
Technische Änderungen vorbehalten.
Stand 08/2017
Art.-Nr. 51-256305
strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
D - 99869 Schwabhausen
Inhalt:
1 x Vorlaufbalken mit Regolux ® Durchflussanzeiger 0-3 l/min
(mit Memory Funktion, absperrbar) mit Drehgriff
1 x Rücklaufbalken mit Thermostatventileinsatz V2A
(mit Handabsperrkappen)
2 x Wandhalter (inkl. Schrauben + Dübel), 2 x 1" Dichtungen
1 x Heizkreisbezeichnungsetiketten
optional 3/4" oder 1" Kugelhahnset
Bedienungsanleitung
Auslegungsdaten:
max. Wärmeleistung 25kW bei ΔT 10K
max. Volumenstrom von 2,16 m³/h
max. Betriebstemperatur -10 bis 70°C
max. Betriebsdruck 4 bar
Technische Daten Verteiler:
profiliertes Edelstahlspezialprofil 1.4301 DN 32
Primäranschluss 1" Überwurfmutter flachdichtend
Abgänge sekundär 3/4" AG mit Eurokonus
mit SFEE-Ventil (Spül-, Füll-, Entleer- und Entlüftungsventil)
aus Edelstahl und Kunststoff, mit drehbarem und
abgewinkeltem Schlauchanschluss
oder alternativ Handentlüfter
k Regolux ® Durchflussanzeiger = 1,23 m³/h
vs
k Thermostatventileinsatz V2A = 2,56 m³/h
vs
(Diagramme siehe Rückseite)
INFORMATION
Zum Regeln des Wärmebedarfs sind im
Rücklauf Stellantriebe (optional) erforderlich
(Aufnahmegewinde M30 x 1,5 mm).
Telefon
Telefax
info@strawa.com
www.strawa.com
Bedienungsanleitung
Art.-Nr.: 5x-xx63xx
+49 (0)36256 8661- 0
+49 (0)36256 8661- 99
