VORTIS / VORTIS 2 – Montagezubehör
Montage des AP-10 B
Der mitgelieferte Anschlagpunkt (AP-10 B) dient entweder zur
Sekundärsicherung oder als zusätzlicher Hängepunkt um die Box
noch steiler zu neigen.
Für die Montage entfernen Sie eine der M10-Senkschrauben auf
der Rückseite der VORTIS (2)-Box (Abb. 5) und schrauben dort ent-
sprechend den AP-10 B mit der mitgelieferten Sechskantschraube
fest (die Sicherungs-Doppelscheibe liegt dabei zwischen Schrau-
benkopf und AP-10 B).
Bei der Anwendung als Sekundärsicherung sollte der Anschlag-
punkt möglichst nah zur Boxenoberseite montiert werden. Bei
der Anwendung als zusätzlicher Hängepunkt sollte der AP-10 B
möglichst nah zur Boxenunterseite montiert werden.

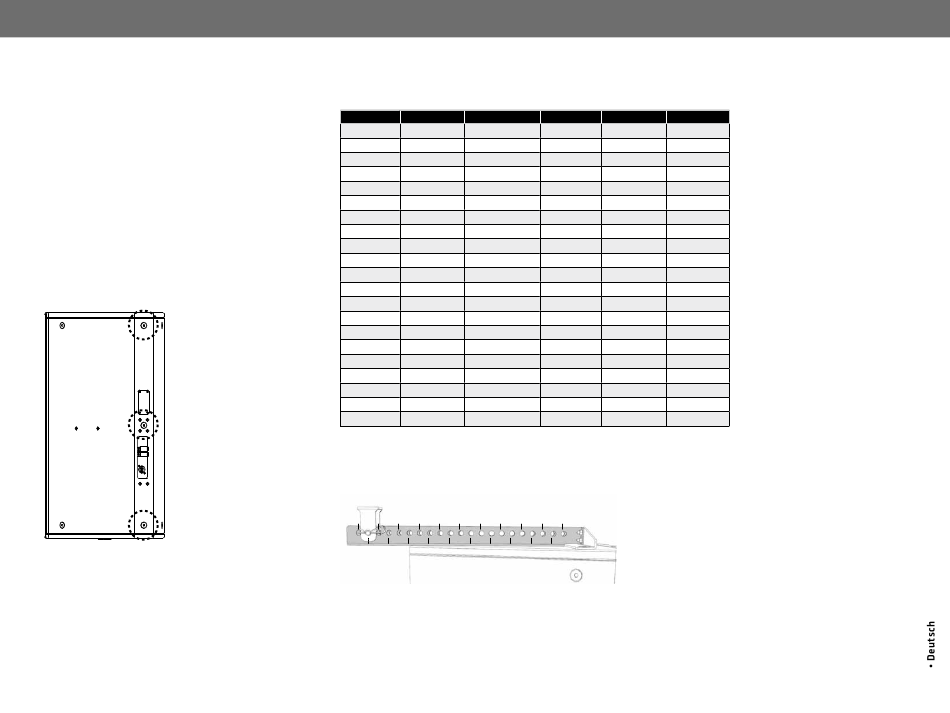

Abb. 5
Tabelle der möglichen Neigungswinkel
VR(2)-11210
VR(2)-11510
1
10°
1°
2
7°
-4°
3
3°
-7°
4
-1°
-10°
5
-4°
-13°
6
-8°
-16°
7
-12°
-19°
8
-15°
-21°
9
-19°
-24°
10
-22°
-27°
11
-25°
-29°
12
-28°
-31°
13
-31°
-34°
14
-33°
-36°
15
-36°
-38°
16
-38°
-39°
17
-40°
-41°
18
-42°
-43°
19
-44°
-45°
20
-46°
-46°
21
-48°
-48°
* Die Zählung der Lochpaare beim montierten TB-R erfolgt von vor-
ne (Schallwand) nach hinten (Boxenrückseite) - siehe Illustration
unten.
21
19
17
15
13
11
9
7
5
20
18
16
14
12
10
8
6
- 12 -
VR(2)-11214 VR(2)-11514 VR(2)-21214
10°
0°
6°
7°
-3°
4°
4°
-6°
2°
1°
-9°
0°
-2°
-11°
-2°
-5°
-14°
-4°
-9°
-17°
-6°
-12°
-20°
-8°
-15°
-22°
-10°
-17°
-25°
-12°
-20°
-27°
-14°
-23°
-29°
-16°
-26°
-31°
-18°
-28°
-33°
-20°
-30°
-35°
-22°
-32°
-37°
-23°
-35°
-39°
-25°
-36°
-40°
-27°
-38°
-42°
-28°
-41°
-44°
-30°
-42°
-45°
-31°
3
1
4
2
