Hydraulikschemata
EcoStar 720/750 mit Solar- Kombi- Speicher
zur solaren Heizungsunterstützung und Trinkwassererwärmung
HINWEIS!
Das Hydraulikschema stellt einen Installationsvorschlag dar (ohne Anspruch auf Vollständigkeit). Die
Installation muss vom Fachmann an die Gegebenheiten vor Ort angepasst werden. Zusätzlich benötig-
te Bauteile sind bauseits zu stellen.
6.0
41.0
42.0
EcoStar ...

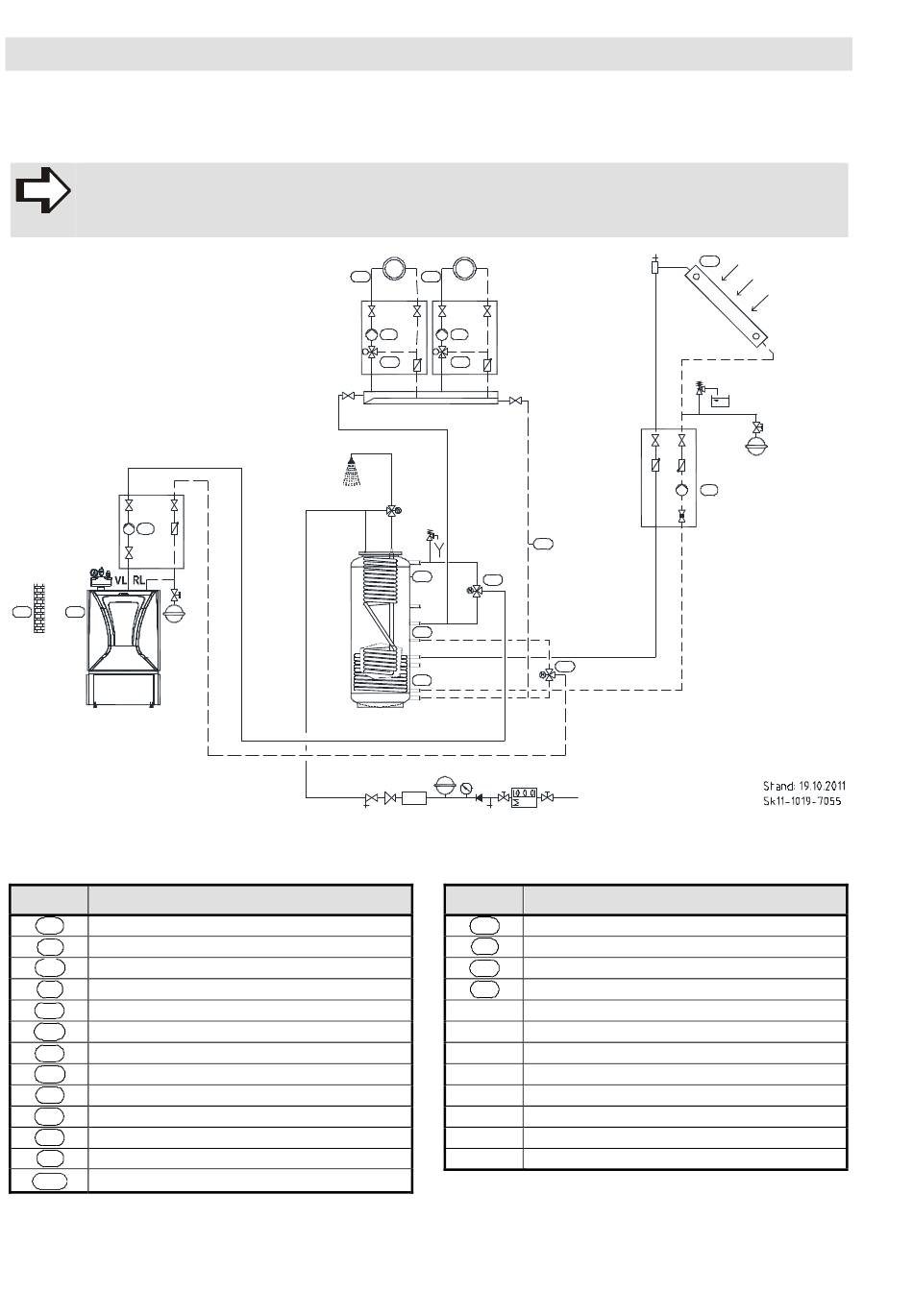

Abb. 106: EcoStar 720/750 mit Solar- Kombi- Speicher zur solaren Heizungsunterstützung und Trinkwassererwärmung
für zwei Mischerheizkreise und Trinkwassererwärmung im Durchlauferhitzerprinzip
Legende zu Abb. 106:
Kürzel
Pumpe Heizkreis 1
1.0
Pumpe Heizkreis 2
1.1
Pumpe Solar 1
3.0
Pumpe Kessel 1
6.0
Umschaltventil 1
20.0
Umschaltventil 2
20.1
Mischer 1
21.0
Mischer 2
21.1
Fühler Heizkreis 1
40.0
Fühler Heizkreis 2
40.1
Fühler Außen 1
41.0
Fühler Kessel Vorlauf
42.0
Fühler Schienen-Rücklauf
4 2 .7
86/100
40.0
M
21.0
Theramat SK...-1
Bedeutung
40.1
MK
MK2
1.0
1.1
M
21.1
BWM
42.8
43.0
20.0
44.0
44.1
FIL
Kürzel
Fühler Brauchwasser oben
43.0
Fühler Pufferspeicher oben
44.0
Fühler Pufferspeicher unten
44.1
Fühler Kollektor 1
45.0
BWM
Brauchwassermischer
FIL
Filter
KW
Kaltwasser
M
Motor
MK
Mischerkreis
RL
Rücklauf
VL
Vorlauf
EcoStar 720/EcoStar 750
VL
45.0
3.0
20.1
KW
Bedeutung
RL
