Montage
Montage Sicherheitsgruppe EcoStar 720/750

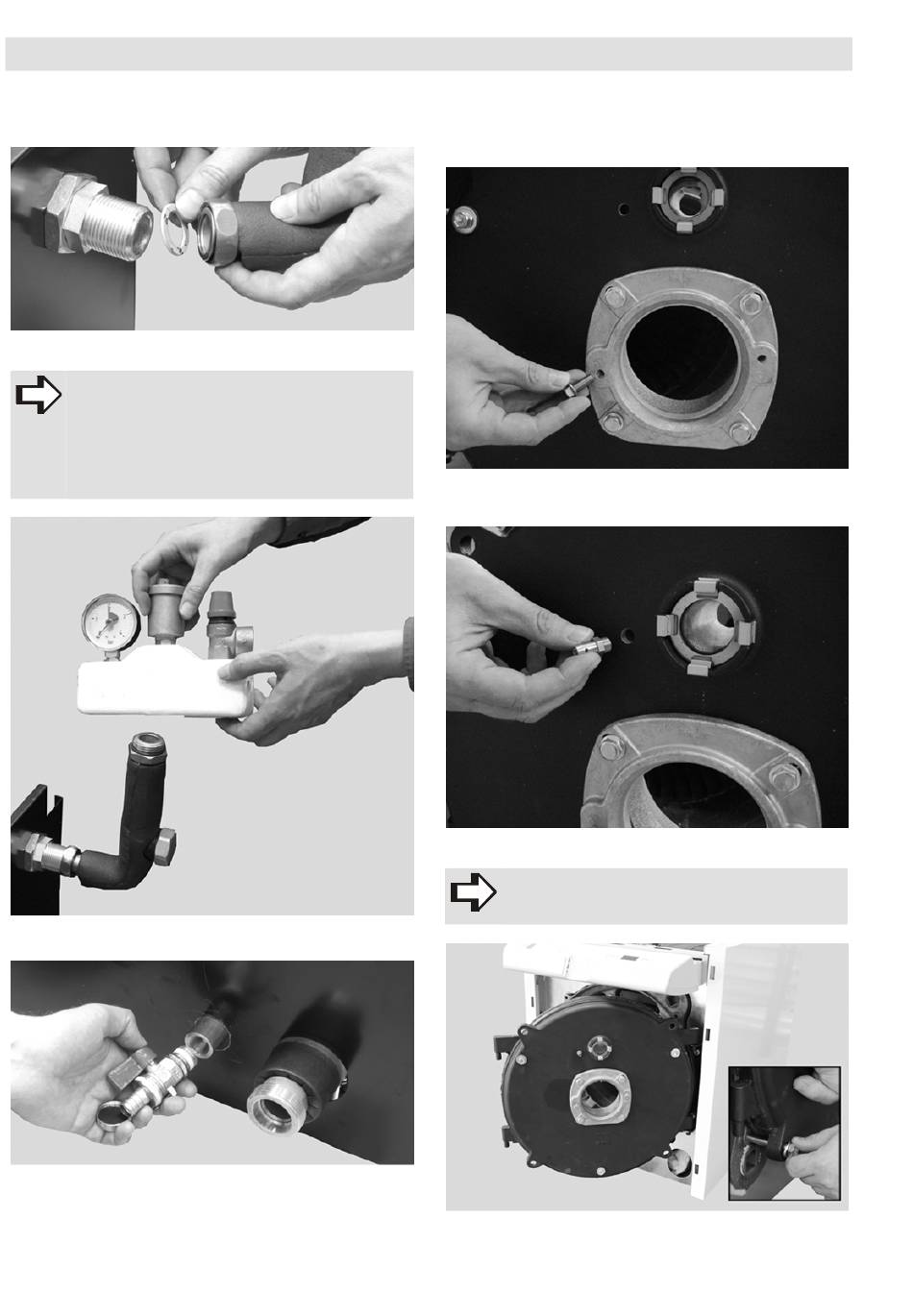

Abb. 57:
Rohr für Sicherheitsgruppe montieren.
HINWEIS!
In der Abb. 57 ist die Montage der Baureihe
EcoStar 720 dargestellt. Bei der Baureihe
EcoStar 750 muss das Verlängerungsrohr
(Sach-Nr. 94.16144-5411) dazwischen gesetzt
werden. Dieses ist im Zubehör-Set RWT ent-
halten.
Abb. 58:
Sicherheitsgruppe montieren.
Abb. 59:
KFE-Hahn montieren.
36/100
EcoStar 720/EcoStar 750
Montage Kesseltür, Raketenbrenner® und rest-
liche Verkleidung
Abb. 60:
Kesselflansch dem Brennerkarton entnehmen
und an Kesseltür befestigen.
Abb. 61:
Druckmessnippel einschrauben.
HINWEIS!
Die Schrauben der Kesseltür müssen mit
20 (± 2) Nm angezogen werden.
Abb. 62:
Kesseltür in Scharnierblech einhängen und mit
den beiliegenden Schrauben am Kesselkörper
fixieren.
