inels WSB3-20 Bedienungsanleitung

WSB3-20, WSB3-20H
Wandbediengeräte mit Kurzwegbedienung
DE AT
Characteristic
- Wand-Controller mit upstroke Steuerung WSB3-20 und WSB-20H sind die grund-legenden und
beliebtesten Funktion (Kontrolle) System iNELS.
- Built-in Mikro-Tasten mit niedrigen upstroke elegante und angenehme Steuerung bietet.
- Treiber WSB3-20 und WSB3-20H sind als Dual-Channel zur Verfügung.
- Anzeigezwei Farbe (grün, rot) LED kann Status der gesteuerten Gerätesignals und auch Status
jedes Sensors oder Aktors in dem System.
- Treiber Serie WSB3 sind kompatibel mit beiden Arten von Rahmen LOGUS
x 94 mm) und kann auch mit anderen Geräten dieser Serie in Multirahmen kombiniert werden.
- Treiber sind mit einem integrierten Temperatursensor ausgestattet. Weitere Merkmale zwei
Analog-Digital-Eingänge (AIN/DIN), die verwendet werden können, zwei potentialfreie Kontakte
oder einen externen Temperatursensor TC/TZ zu verbinden (z. B. Temperaturmessung Boden).
- WSB3-20H Fahrer zusätzlich zu der Version WSB3-20 auch mit Sensoren für die relative
Luftfeuchtigkeit gemessen wird, und für einen besseren Zugang von Luft zu dem Sensor kann
anstelle des Gehäusedeckels 99601T 99621T, einschließlich Zubehör 99622 (Vista MT) und 99.623
(Vista IRMT) verwendet werden.
- Der Vorteil im Vergleich zu Standard-Switches Flexibilität und Multifunktionalität WSB3-20 und
WSB3-20H, die die Fähigkeit bieten Geräte mit kurzen und langen zu steuern (zB. Dimming Steuer
Abschirmung Szenen) Taste gedrückt wird.
- Jede Taste kann jedes Gerät im System zu steuern und eine Vielzahl von Features, einschließlich
zentralisierter oder Zeit verwenden können. Nach Angaben der Kunde kann die Einfachheit /
Komplexität des Betriebs zu wählen. Der große Vorteil ist die Möglichkeit, Steuerverfahren nur
ohne Eingriff in die Bausubstanz des Gebäudes Softwareänderungen zu ändern.
- Jede Taste (Kanal) kann zum Beispiel bei Bedienung der Beleuchtung weitere zugewiesene
Funktonsbetriebsarten haben:
a) Klassischer Schalter:
- obere Taste eingeschaltet, untere Taste abgeschaltet
b) Tastenbediengerät (Impulsrelais):
- mit einer Betätigung eingeschaltet, mit anderer Betätigung abgeschaltet
c) Dimmer:
- Kurze Betätigungen - ein- / abgeschaltet; Lange Presse - Änderung der Intensität
d) Zeitschaltuhr:
- nach Betätigung eingeschaltet, nach eingestellter Zeit automatische Abschaltung
e) Einstellung der Lichtszenen - z. B. zum Fernsehschauen:
- Jalousien herunterziehen
- Hauptleuchte 30% der Lichtstärke
- Wandlampen 50% der Lichtstärke
- WSB3 sind im Design als Teil der Reihe der Geräte LOGUS
Installationsgehäuse bestimmt.
Allgemeine Hinweise
ANSCHLUSS AN DAS SYSTEM, INSTALLATION BUS
iNELS3 Peripherieeinheiten sind an das System durch die Installation BUS verbunden. Installation Busleiter
verbunden sind, an die Anschlusseinheiten an die Klemmen BUS+ und BUS-, Drähte können nicht
vertauscht werden. Für die Installation BUS ist notwendig, ein Kabel mit verdrillten Drahtdurchmesser
von weniger als 0.8 mm, mit einem empfohlenen Kabel verwenden, ist iNELS BUS-Kabel, deren
Eigenschaften am besten die Anforderungen der Installation BUS erfüllen. In den meisten Fällen ist es
möglich das Kabel JYSTY 1x2x0.8 oder 2x2x0.8 JYSTY verwenden. Im Falle eines Kabels mit zwei Paaren
von verdrillten Leiter aufgrund der Geschwindigkeit nicht möglich ist, der Kommunikation ein zweites
Paar des anderen modulierte Signal zu verwenden, ist es nicht möglich, innerhalb eines Kabel Einsatz
ein Paar für ein Segment BUS und das zweite Paar für das zweite Segment BUS. Für die Installation BUS ist
BUS entscheidend für seine Entfernung von den Stromleitungen in einem Abstand von mindestens 30
cm gewährleisten, und muss in Übereinstimmung mit seinen mechanischen Eigenschaften eingebaut
werden. Zur Erhöhung der mechanischen Beständigkeit von Kabeln empfehlen wir den Einbau in eine
Rohrleitung mit einem geeigneten Durchmesser. Topologie-Installation BUS ist frei mit der Ausnahme
eines Kreises, wobei jedes Ende des BUS- ses ist an den Klemmen BUS + und BUS- mit eine Perifer Einheit
beendet werden. Während alle obigen Anforderungen beibehalten, erreichen die maximale Länge eines
Segments des Installationsbus bis 500 Meter. Aufgrund der Datenübertragung und Bereitstellung von
Einheiten sind in einem Paar von Drähten führen, ist es notwendig, den Durchmesser der Drähte in Bezug
auf Spannungsverlust an der Leitung und dem maximalen Strom gezogen zu halten. Die maximale Länge
der BUS gilt mit der Maßgabe, dass sie Toleranz Spannung eingehalten werden.
KAPAZITÄT UND ZENTRALE
Die Zentraleinheit CU3-01M oder CU3-02M möglich, um zwei unabhängige BUS über die Klemmen
BUS1+, BUS1- und BUS2+, BUS2-. Jeder BUS kann bis zu 32 Einheiten tragen, insgesamt Sie direkt an eine
zentrale Einheit zu 64 Einheiten anschließen können. Es ist auch notwendig, beachten Sie die Anforderung
maximal ein Zweig der BUS Maximalstrom von 1000 mA zu unterstützen, die die Summe der Nennströme
der Geräte auf diesen Zweig des BUSses verbunden ist. Wenn Einheiten mit einer Verbrauch größer als 1A
angeschlossen werden, kann BPS3-01M mit 3A verwendet sein. Bei Bedarf können zusätzliche Einheiten
können mit externen Master verbinden MI3-02M, die beiden anderen Zweige der BUS erzeugen. Diese
externen Master sind an das Gerät über den SystemBUS CU3 EBM verbunden und die Gesamt ist über
EBM-BUS an die Zentraleinheit zum Anschluss von bis zu 8 Einheiten MI3-02M.
STROMVERSORGUNG
Zur Versorgung System ist es möglich, Stromversorgungen von Unternehmen ELKO EP zu verwenden,
genannt PS3-100/iNELS. Empfohlene Backup-System externe Batterien mit einer Quelle PS3-100/iNELS
(beispielhafte Darstellung des Steuersystems zu sehen).
ALLGEMEINE INFORMATIONEN
Um das Gerät zu betreiben, ist es notwendig, dass das Gerät an eine Zentraleinheit CU3 Reihe geschaltet
ist, oder in einem System, das bereits das Gerät enthält und vergrößern somit die Systemfunktionen. Alle
Parameter werden von einer Zentraleinheit CU3 Reihe von Software iDM3 gesetzt. Auf der Hauptplatine
Einheit, LED-Anzeige für Stromversorgung und die Kommunikation mit einem zentralen CU3 Gerät der
Serie. Wenn die RUN-LED blinkt in regelmäßigen Abständen, die Standard-Kommunikation. Wenn die
RUN-LED dauerhaft leuchtet, ist der Antrieb BUS mit Strom versorgt, aber das Gerät nicht auf dem BUS zu
kommunizieren. Wenn die RUN-LED nicht leuchtet, Spannung keine Klemmen BUS+ und BUS- Versorgung.
90
(85.6 x 85.6 oder 94
90
konzipiert und zur Montage in ein

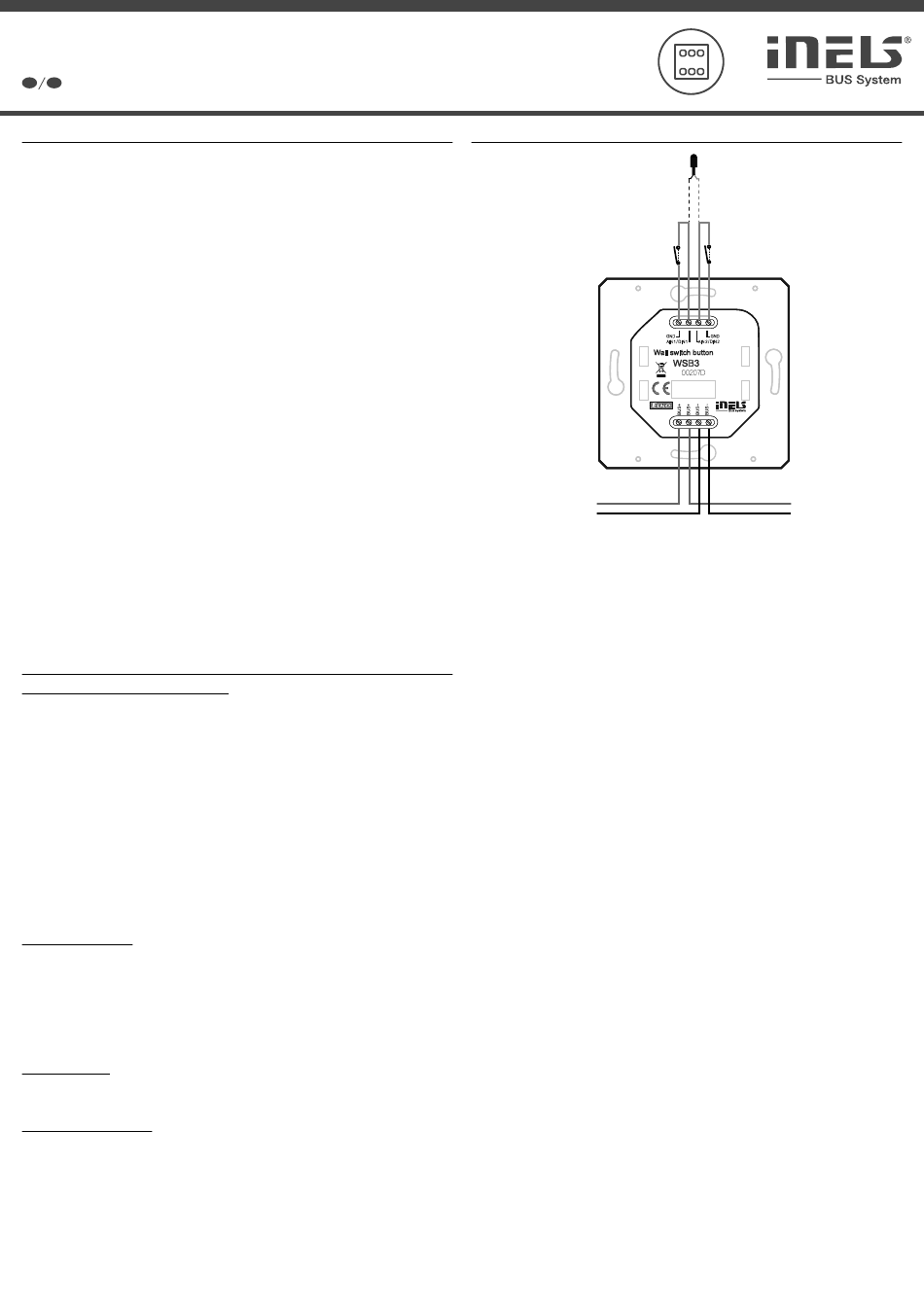

Schaltbild
* Die Wahl wird in iDM3 für jede Einheit getrennt durchgeführt.
02-75/2017 Rev.2
Temperatursensor TC/TZ oder*
2x Eingang für potetialfreien
Kontakt (Taste, PIR, usw.)
+
BUS
- BUS
1/2
