inels GSB3-60 Kurzanleitung

GSB3-40, GSB3-60, GSB3-80
Wandbediengeräte aus Glas
DE AT
Characteristic
- Die Wandbediengeräte mit Kurzwegbedienung der Reihe GSB3 stellen das grundlegende
und am häufi gsten verwendete Element (Sensor) im iNELS-System dar. Die Controller sind in
schwarzer Ausführung (z.B. GSB3- 40/B) und weißer Ausführung (e.g. GSB3-40/W) erhältlich.
- Zwischen jedem Touch-Tasten Paar sind Indikator LED Paare (grün, rot) zur Signalisierung des Status
der Steuergeräte, aber auch zur Anzeige des Status jedes beliebigen Sensors oder Aktors im System.
- In der Nähe einer jeden Touch-Taste befi ndet sich eine blaue Diode. Sie zeigt das Berühren der
gegebenen Taste an. Das Berühren kann durch einen Vibrationsimpuls oder einen Ton dargestellt
werden – wählbar in der iDM3 Software.
- Die Regler werden als Vierkanal- (GSB3-40), Sechskanal- (GSB3-60) und Achkanalregler (GSB3-80)
geliefert.
- Alle Varianten sind in Abmessungen des Basismoduls des Schalters (94x94 mm) der Reihe von
90
Luxusgeräten LOGUS .
- Jedes Bediengerät ist mit dem Sensor zur Temperaturaufnahme ausgestattet. Jeder Controller
ist mit einem Thermosensor ausgestattet. Er besitzt zwei analoge-digitale Eingänge (AIN/DIN)
und es besteht die Möglichkeit einer Verbindung von zwei potenzialfreie Kontakten oder einem
externen Temperatursensor TC/TZ (z.B. Bodentemperaturmessung).
- Die Controller sind mit einem Umgebungslichtsensor ausgestattet. Es ist möglich die blauen
Dioden bei der Touch Control Einheit GSB3 zu beleuchten oder einige Aktionen in der iDM3
Software auszuführen, z.B. Lichtkreise in einem Gang zu erhellen, etc.
- Jeder Kanal (Taste) kann beliebigen Aktor (Verbraucher) im System steuern. Weiter ist es auch
möglich, jeder Taste verschiedene Funktion oder Makro (Zusammenstellung der Funktionen)
zuzuweisen. Es ist also möglich, mit einer Taste mehrere Verbraucher gleichzeitig zu bedienen.
- Jede Taste (Kanal) kann zum Beispiel bei Bedienung der Beleuchtung weitere zugewiesene
Funktonsbetriebsarten haben:
a) Klassischer Schalter: obere Taste eingeschaltet, untere Taste abgeschaltet.
b) Tastenbediengerät (Impulsrelais): mit einer Betätigung eingeschaltet, mit anderer Betätigung
abgeschaltet.
c) Dimmer: Kurze Betätigungen - ein- / abgeschaltet.
d) Zeitschaltuhr: nach Betätigung eingeschaltet, nach eingestellter Zeit automatische
Abschaltung.
e) Einstellung der Lichtszenen - z. B. zum Fernsehschauen:
- Jalousien herunterziehen
- Hauptleuchte 30 % der Lichtstärke
- Wandlampen 50 % der Lichtstärke.
- Zum Disposition sind Glassrahmen in schwarz und weiß (LOGUS
• Im Paket enthalten:
- 2x Schraube 031.01 3x 20 mm Rahmen-Flachkopf
Allgemeine Hinweise
ANSCHLUSS AN DAS SYSTEM, INSTALLATION BUS
iNELS3 Peripherieeinheiten sind an das System durch die Installation BUS verbunden. Installation Busleiter
verbunden sind, an die Anschlusseinheiten an die Klemmen BUS+ und BUS-, Drähte können nicht
vertauscht werden. Für die Installation BUS ist notwendig, ein Kabel mit verdrillten Drahtdurchmesser
von weniger als 0.8 mm, mit einem empfohlenen Kabel verwenden, ist iNELS BUS-Kabel, deren
Eigenschaften am besten die Anforderungen der Installation BUS erfüllen. In den meisten Fällen ist es
möglich das Kabel JYSTY 1x2x0.8 oder 2x2x0.8 JYSTY verwenden. Im Falle eines Kabels mit zwei Paaren
von verdrillten Leiter aufgrund der Geschwindigkeit nicht möglich ist, der Kommunikation ein zweites
Paar des anderen modulierte Signal zu verwenden, ist es nicht möglich, innerhalb eines Kabel Einsatz
ein Paar für ein Segment BUS und das zweite Paar für das zweite Segment BUS. Für die Installation BUS ist
BUS entscheidend für seine Entfernung von den Stromleitungen in einem Abstand von mindestens 30
cm gewährleisten, und muss in Übereinstimmung mit seinen mechanischen Eigenschaften eingebaut
werden. Zur Erhöhung der mechanischen Beständigkeit von Kabeln empfehlen wir den Einbau in eine
Rohrleitung mit einem geeigneten Durchmesser. Topologie-Installation BUS ist frei mit der Ausnahme
eines Kreises, wobei jedes Ende des BUS- ses ist an den Klemmen BUS + und BUS- mit eine Perifer Einheit
beendet werden. Während alle obigen Anforderungen beibehalten, erreichen die maximale Länge eines
Segments des Installationsbus bis 500 Meter. Aufgrund der Datenübertragung und Bereitstellung von
Einheiten sind in einem Paar von Drähten führen, ist es notwendig, den Durchmesser der Drähte in Bezug
auf Spannungsverlust an der Leitung und dem maximalen Strom gezogen zu halten. Die maximale Länge
der BUS gilt mit der Maßgabe, dass sie Toleranz Spannung eingehalten werden.
KAPAZITÄT UND ZENTRALE
Die Zentraleinheit CU3-01M oder CU3-02M möglich, um zwei unabhängige BUS über die Klemmen
BUS1+, BUS1- und BUS2+, BUS2-. Jeder BUS kann bis zu 32 Einheiten tragen, insgesamt Sie direkt an eine
zentrale Einheit zu 64 Einheiten anschließen können. Es ist auch notwendig, beachten Sie die Anforderung
maximal ein Zweig der BUS Maximalstrom von 1000 mA zu unterstützen, die die Summe der Nennströme
der Geräte auf diesen Zweig des BUSses verbunden ist. Wenn Einheiten mit einer Verbrauch größer als 1A
angeschlossen werden, kann BPS3-01M mit 3A verwendet sein. Bei Bedarf können zusätzliche Einheiten
können mit externen Master verbinden MI3-02M, die beiden anderen Zweige der BUS erzeugen. Diese
externen Master sind an das Gerät über den SystemBUS CU3 EBM verbunden und die Gesamt ist über
EBM-BUS an die Zentraleinheit zum Anschluss von bis zu 8 Einheiten MI3-02M.
STROMVERSORGUNG
Zur Versorgung System ist es möglich, Stromversorgungen von Unternehmen ELKO EP zu verwenden,
genannt PS3-100/iNELS. Empfohlene Backup-System externe Batterien mit einer Quelle PS3-100/iNELS
(beispielhafte Darstellung des Steuersystems zu sehen).
ALLGEMEINE INFORMATIONEN
Um das Gerät zu betreiben, ist es notwendig, dass das Gerät an eine Zentraleinheit CU3 Reihe geschaltet
ist, oder in einem System, das bereits das Gerät enthält und vergrößern somit die Systemfunktionen. Alle
Parameter werden von einer Zentraleinheit CU3 Reihe von Software iDM3 gesetzt. Auf der Hauptplatine
Einheit, LED-Anzeige für Stromversorgung und die Kommunikation mit einem zentralen CU3 Gerät der
Serie. Wenn die RUN-LED blinkt in regelmäßigen Abständen, die Standard-Kommunikation. Wenn die
RUN-LED dauerhaft leuchtet, ist der Antrieb BUS mit Strom versorgt, aber das Gerät nicht auf dem BUS zu
kommunizieren. Wenn die RUN-LED nicht leuchtet, Spannung keine Klemmen BUS+ und BUS- Versorgung.

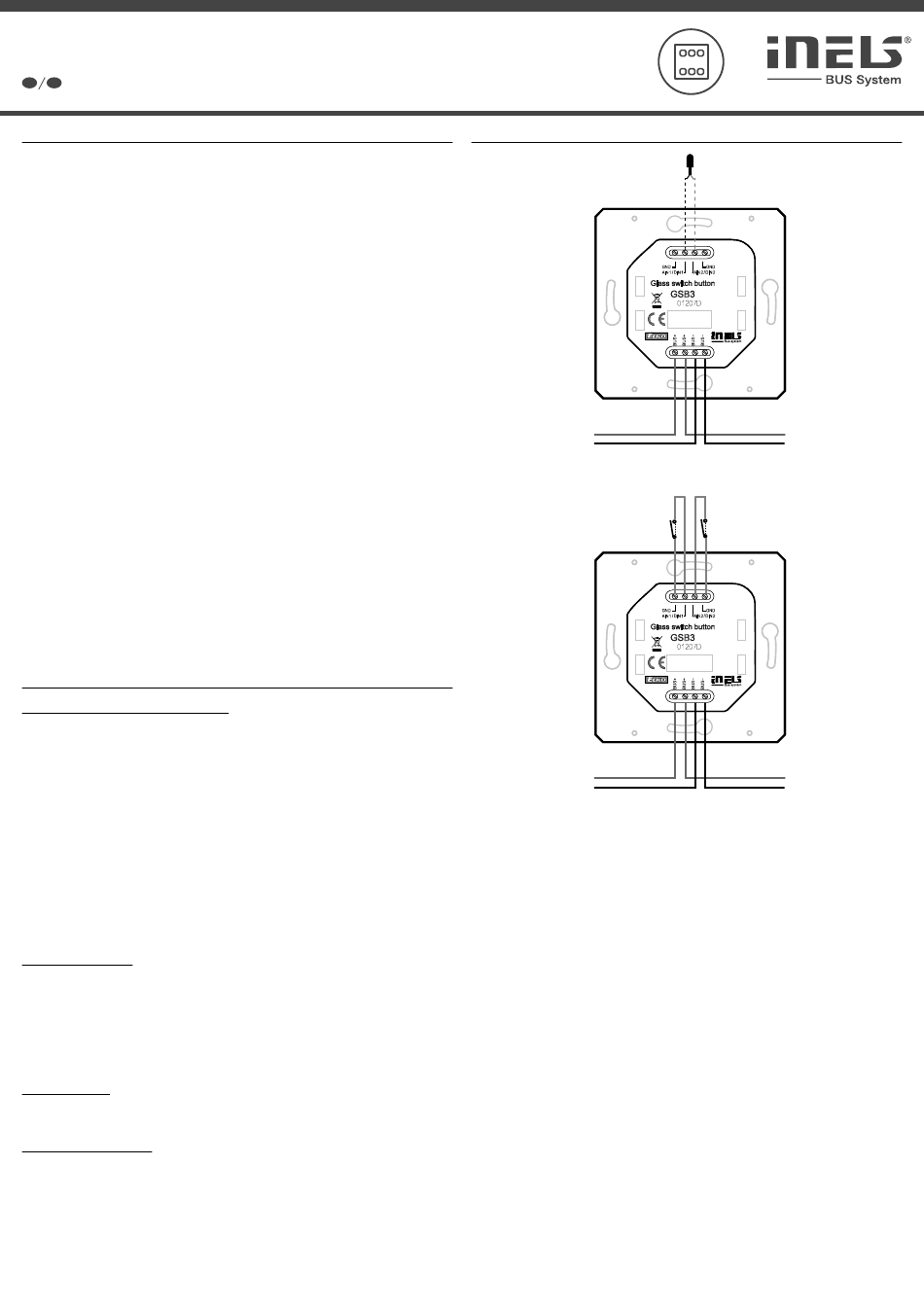

Schaltbild
90 ).
02-79/2017 Rev.1
Temperatursensor TC/TZ
+
BUS
-
BUS
2x Eingang für potetialfreien Kontakt
(Taste, PIR, usw.)
+ BUS
-
BUS
1/2
