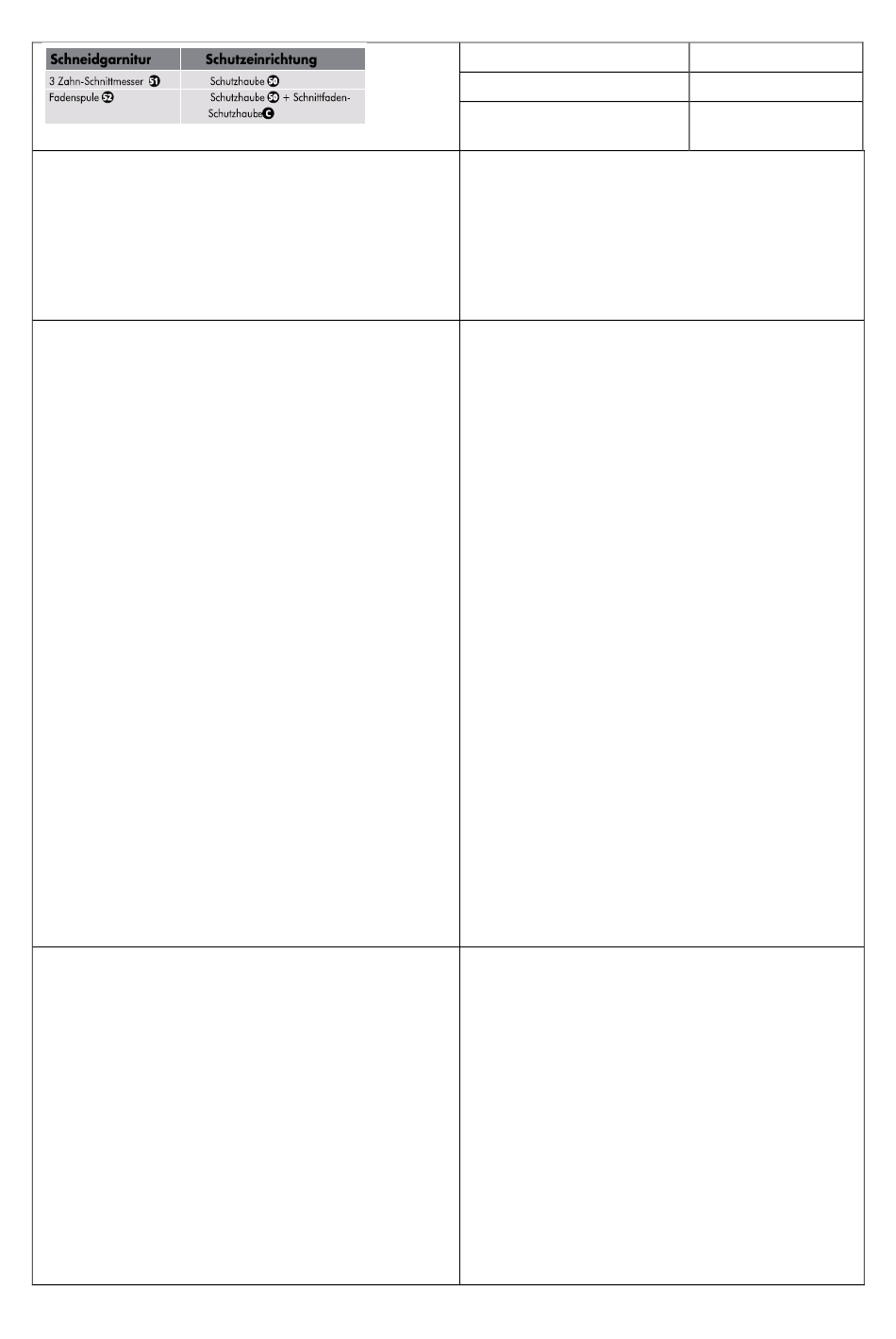

Matrix PGT 4 in 1-2 Originalbetriebsanleitug Seite 32

WARNUNG!
Verwenden Sie keine anderen Schneidgarnituren
außer den im Lieferumfang enthaltenen. Eine
Verwendung anderer Schneidgarnituren oder
Schutzeinrichtungen gilt als nicht
bestimmungsgemäß und birgt erhebliche
Unfallgefahren.
Schnittmesser montieren/ersetzen
▪
Montieren/Ersetzen Sie das 3 Zahn-
Schnittmesser 51 wie in den Abbildungen 1a -
If dargestellt.
▪
Die Bohrung der Mitnehmerscheibe 76
suchen, mit der gegenüberliegenden Bohrung
überein bringen und mit dem mitgelieferten
Sechskantschlüssel 69 blockieren.
▪
3 Zahn-Schnittmesser 51 auf der
Mitnehmerscheibe 76 auflegen (siehe Abb.
1b).
▪
Druckplatte 75 über das Gewinde der
Zahnwelle stecken (siehe Abb. 1c).
▪
Abdeckung Druckplatte 74 aufsetzen (siehe
Abb. 1 d).
▪
Nun die Mutter 73 mit dem
Zündkerzenschlüssel 71 anziehen (siehe Abb.
If).
▪
Das 3 Zahn-Schnittmesser 51 ist bei der
Auslieferung mit einem Plastikschutz
versehen. Dieser ist vor dem Gebrauch zu
entfernen und bei Nichtgebrauch wieder
anzubringen.
▪
Der Plastikschutz kann nun abgenommen
werden.
ACHTUNG! Linksgewinde!
ACHTUNG! SCHARFE KANTEN, TRAGEN SIE
SCHUTZHANDSCHUHE
▪
Schnittfaden-Schutzhaube C an der
Schutzhaube 50 montieren.
▪
Beim Arbeiten mit dem Schnittfaden muss
zusätzlich die Schnittfaden- Schutzhaube C
montiert werden. Die Montage der
Schnittfaden- Schutzhaube C (werkseitig
bereits vormontiert) erfolgt wie in der
Abbildung 2a dargestellt.
▪
Achten Sie darauf, dass die Schnittfaden-
Schutzhaube C richtig einrastet. An der
Innenseite der Schnittfaden-Schutzhaube C
Řezací nástavec
Trojbřit 51
Ochranný kryt 52
VAROVÁNÍ!
Nepoužívejte žádné jiné řezací příslušenství než
ty, které jsou součástí dodávky. Použití jiného
řezacího příslušenství nebo ochranných zařízení
je považováno za nesprávné a představuje
značné riziko úrazu.
Namontujte / vyměňte řezací nůž
▪
Smontujte / vyměňte třízubý řezací nůž 51,
jak je znázorněno na obrázcích 1a – a další.
▪
Najděte otvor v desce pohonu 76, srovnejte
jej s otvorem na opačné straně a zablokujte
pomocí dodaného imbusového klíče 69.
▪
Umístěte trojzubou frézu 51 na hnací desku
76 (viz obr. 1b).
▪
Přitlačte přítlačnou desku 75 přes závit
drážkovaného hřídele (viz obr. 1c).
▪
Nasaďte kryt přítlačné desky 74 (viz obr. 1
d).
▪
Nyní utáhněte matici 73 klíčem na
zapalovací svíčku 71 (viz obr. If).
▪
Třízubá fréza 51 je při dodání opatřena
plastovou ochranou. Pokud je nepoužíváte,
musíte je před použitím odstranit a znovu
připojit.
▪
Plastovou ochranu lze nyní odstranit.
POZORNOST! Levý závit!
POZORNOST! OSTROVÉ HRANY, NOSTE
OCHRANNÉ RUKAVICE
▪
Namontujte ochranný kryt C sekačky na
ochranný kryt 50.
▪
Při práci s strunou musí být namontována
také ochranná stříška struny C. Ochranný
kryt strunové struny C (předem
smontovaný z výroby) je nainstalován, jak
je znázorněno na obrázku 2a.
▪
Dbejte na to, aby ochranný kryt struny C
správně zapadl. Na vnitřní straně
ochranného krytu struny C je nůž A. To je
pokryto pojistkou B (viz obr. 2a).
Ochranné zařízení
Ochranný kryt 50
Ochranný krit 50+
Krit na strunu C
