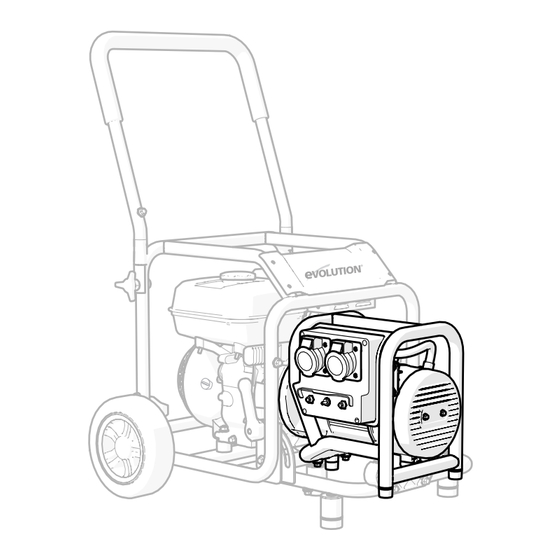

Evolution GEN2800 Originalhandbuch
  1. Anleitungen
  2. Marken
  3. Evolution Anleitungen
  4. Tragbare Generatoren
  5. GEN2800
  6. Originalhandbuch

Evolution GEN2800 Originalhandbuch

Vorschau ausblenden Andere Handbücher für GEN2800:
  • Inhalt
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 37

Quicklinks

Diese Anleitung herunterladen
CZ
DA
®
DE
www.evolutionpowertools.com
EL
®
ES
FI
FR
GB
IT
NL
NO
PL
PT
RU
SK
SV
Written in UK English
Date Published: 01 / 03 / 2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Evolution GEN2800

Inhaltszusammenfassung für Evolution GEN2800

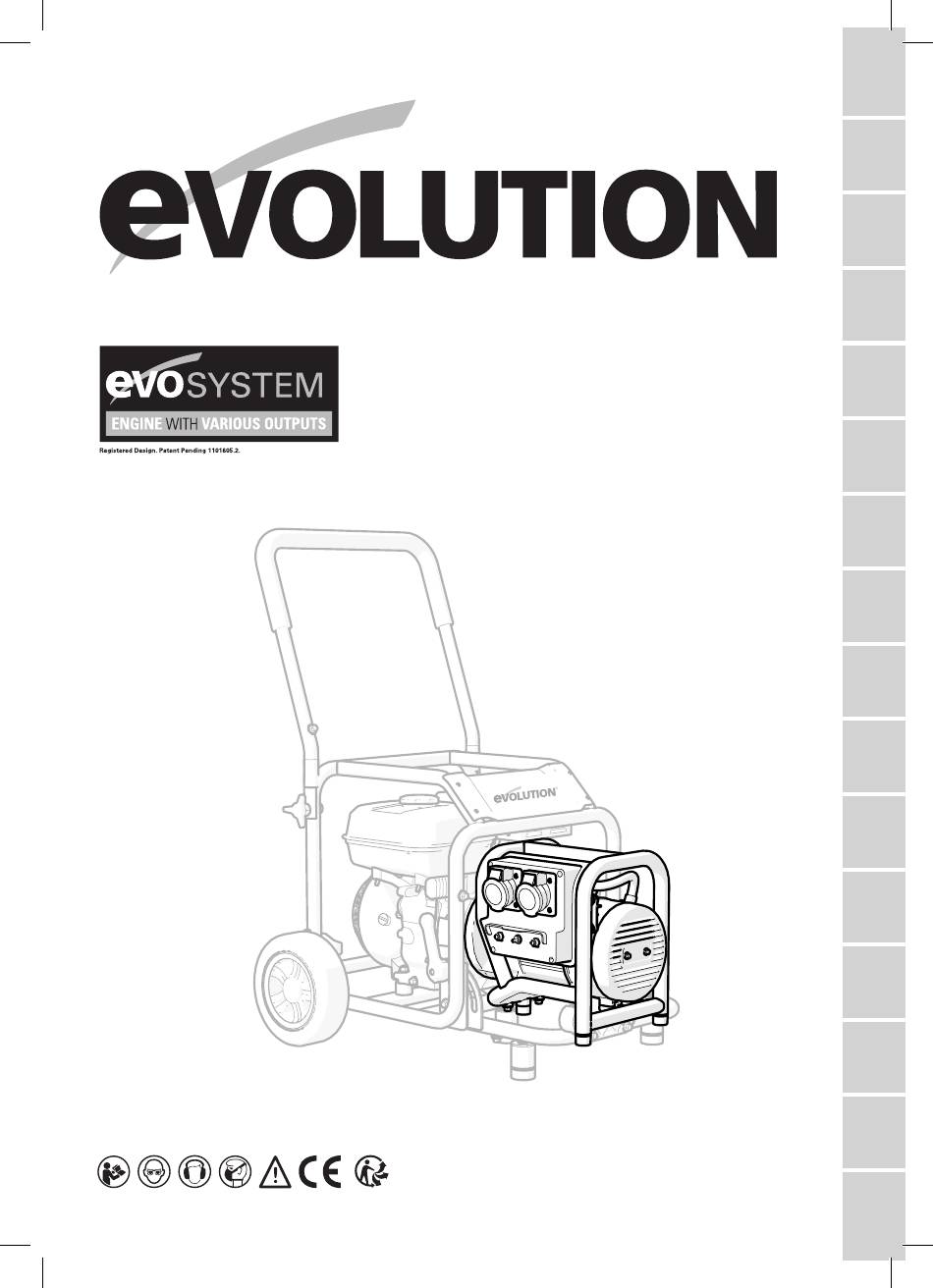

  • Seite 1 ® www.evolutionpowertools.com ® Written in UK English Date Published: 01 / 03 / 2016...
