MÓDULO DE CONTROL AIRZONE-DESHUMECTADOR
ES
3 VELOCIDADES/ETAPAS
Módulo de control deshumectador para instalaciones de suelo radiante. Control de
hasta tres velocidades/etapas. Alimentación externa a 110/230 Vac y comunicaciones
mediante cable. Montaje en carril DIN o superficie.
Funcionalidades:
•
Dispone de dos relés para controlar el on/off del módulo
•
Dispone de tres relés para control de hasta tres velocidades/etapas.
• Control automático de la velocidad en función de las zonas en demanda de
deshumectación.
Importante: Compatible únicamente con el sistema RadianT365 con central de sistema
AZRA6RADIANT.
Para más información de nuestros productos remítase a myzone.airzone.es
AIRZONE 3 SPEEDS/STAGES DEHUMIDIFIER
EN
CONTROL MODULE
Dehumidifier control module for underfloor radiant heating installations. Control up
to three fan-speeds/stages. Externally power supplied at 110/230 and wired
communications. Mounted on DIN rail or on wall.
Functionalities:
•
Two control relays for On/Off.
•
Three control relays for fan-speed/stages selection.
• Automatic speed selection according to the number of zones on
dehumidification demand.
Important: Only compatible with RadianT365 system equipped with AZRA6RADIANT
main control board.
For further information about our products, go to myzone.airzone.es
MÓDULO DE CONTROLO AIRZONE -
PT
DESUMIDIFICADOR 3 VELOCIDADES / ETAPAS
Módulo de controlo desumidificador para instalações de piso radiante. Controlo de
até três velocidades/etapas. Alimentação externa a 110/230 Vac e comunicações por
cabo. Montagem em trilho DIN ou superfície.
Funcionalidades:
•
Possui dois relés para controlo de On/Off.
•
Possui três relés para controlo de até três velocidades/etapas.
• Controlo automático da velocidade em função das zonas de solicitação da piso
radiante.
Importante: Apenas compatível com o sistema RadianT365 com central de sistema
AZRA6RADIANT.
Para obter mais informações sobre nossos produtos, consulte myzone.airzone.pt

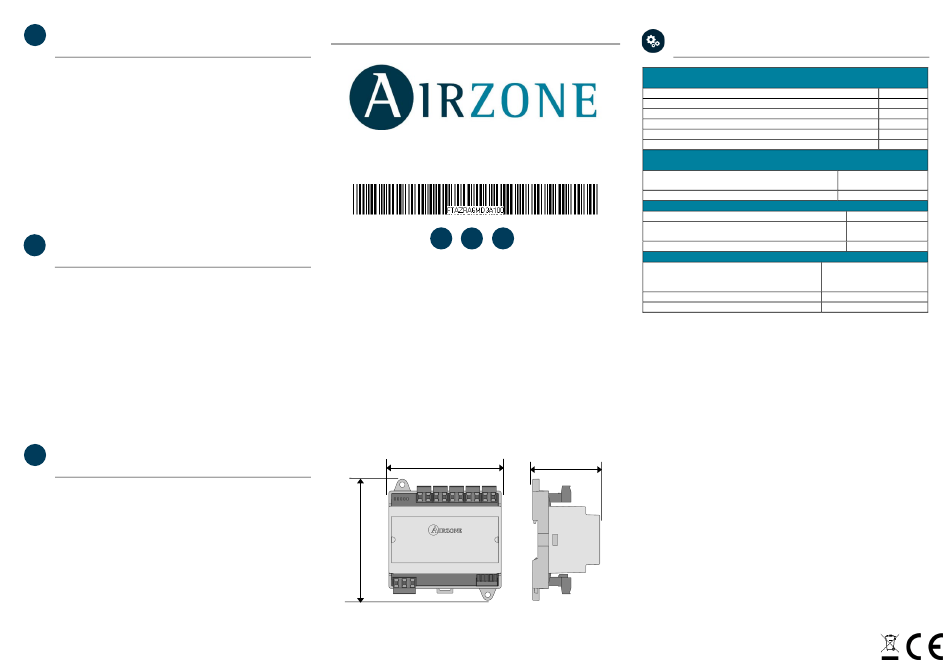

AZRA6CMOD3V
• RadianT
ES EN PT
W
H
(ES) CARACTERÍSTICAS TÉCNICAS / (EN) TECHNICAL
SPECS / (PT) CARACTERÍSTICAS TÉCNICAS
Alimentación y consumo / Power supply and consumption
Alimentaçao e consumo
Tipo de alimentación / Type of power supply / Tipo de alimentação
Consumo Stand-by / Stand-by consumption / Consumo em stand-by
Consumo máximo / Maximum consumption / Consumo máximo
Bus de conexión Airzone / Airzone Connection Bus / Barramento de conexão
Cable apantallado y trenzado / Shielded twisted pair
Relés de activación / Activation relays / Activação do relé
Nº de salidas / Nº Outputs / Nº de saídas
Aspectos mecánicos / Mechanical aspects / Aspectos mecânicos
Montaje / Assembly / Montagem
Dimensiones / Size / Dimensões (WxHxD)
En unidades DIN / In DIN units / Em unidades DIN
D
Vac
V max 110/230 V
I max 50 mA
Frecuencia / Frequency / Frequência 50/60 Hz
0.6 W
3 W
Airzone
2 x 0.22 + 2x0.5 mm 2
Cabo blindado e trançado
V max 12 V
5
110 / 230 Vac
V max
30 Vdc
10 A cos ɵ (ɵ>0.6)
I max
Sobre carril DIN o superficie
On DIN rail or on wall
Em trilho DIN ou superfície
105x112x62.8 mm
6
