Ground Zero COMPETITION Serie Anleitung Seite 4

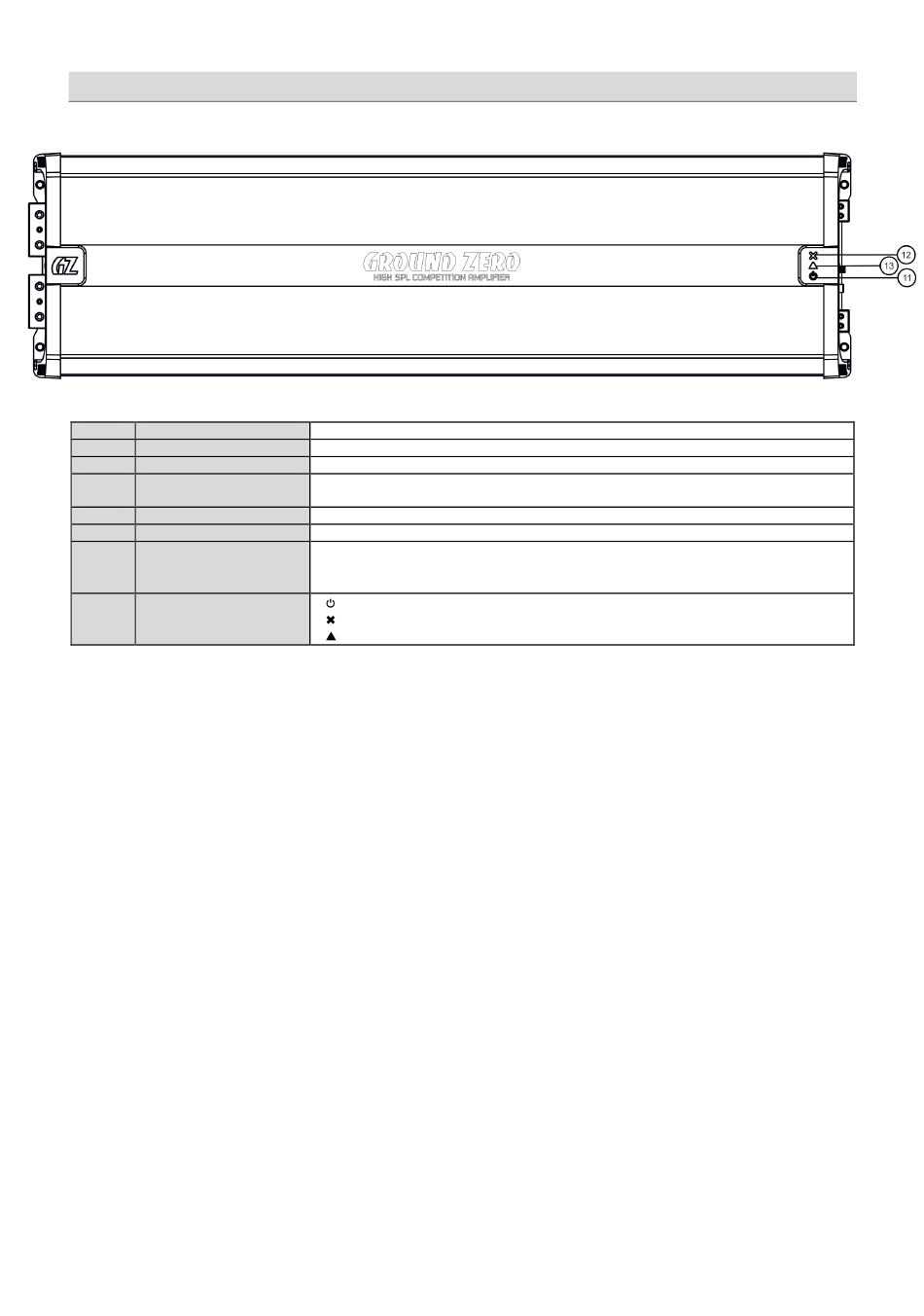

Einstellung und Funktionen – GZCA 35K-SPL
1 INPUT / Eingang
2 OUTPUT / Ausgang
3 LEVEL Regler
4
Lautsprecheranschluss
5
6 LINK IN Anschluss
7 LINK OUT Anschluss
8
9 Stromanschluss
10
11
12 STATUS Anzeigen
13
* Um einen fehlerfreien Betrieb zu gewährleisten, sollten ausschließlich hochwertige Cinch Kabel verwendet werden!
Buchse zum Anschluss des RCA-Kabels (Cinch) vom Radio/Wiedergabequelle*
Buchse zum Anschluss weiterer Verstärker / liefert das originale Audiosignal
Zum Einstellen der Eingangsempfindlichkeit
(+) Anschluss des positiven Lautsprecherkabels
( - ) Anschluss des negativen Lautsprecherkabels
Signaleingang der vorherigen GZCA 35K-SPL im Link Betriebsmodus
Signalausgang für die nächste GZCA 35K-SPL im Link Betriebsmodus
+BAT -> Anschluss an den positive Batteriepol /+12 V
REM -> Anschluss an den geschalteten Ausgang des Steuergerätes (Radio)
GND -> Erdung / Masseanschluss
Betriebsanzeige (POWER)
Schutzschaltungsanzeige (PROTECTION)
Übersteuerungsanzeige (CLIPPING)
4
