Allgemeine informationen
H-Trace ist eine Fahrrad-Rückleuchte für Montage an Gepäckträger. Bei Ausfall einer Leuchtdiode muss die
gesamte Leuchteneinheit ausgetauscht werden. Die Dynamoversion ist für sowohl 6V/3W als auch für 6V/1,5W
Dynamo geeignet. Die 6-12V DC Version ist für Gleichspannung von 6V bis 12V ausgelegt. Die 6-12V DC version
ist mit dem Symbol DC gekennzeichnet. Es wird darauf hingewiesen, dass eine Verwendung des 6-12V DC
Versions nur an Fahrräder mit elektrischer Tretunterstützung (E-Bikes) erlaubt ist, wenn nach entladungs-
bedingter Abschaltung des Unterstützungsantriebs noch eine ununterbrochene Stromversorgung der Beleucht-
ungsanlage über mindestens zwei Stunden gewährleistet ist, oder wenn der Antriebsmotor als Lichtmaschine
übergangsweise benutzt werden kann, um auch weiterhin die Lichtanlage mit Strom zu versorgen.

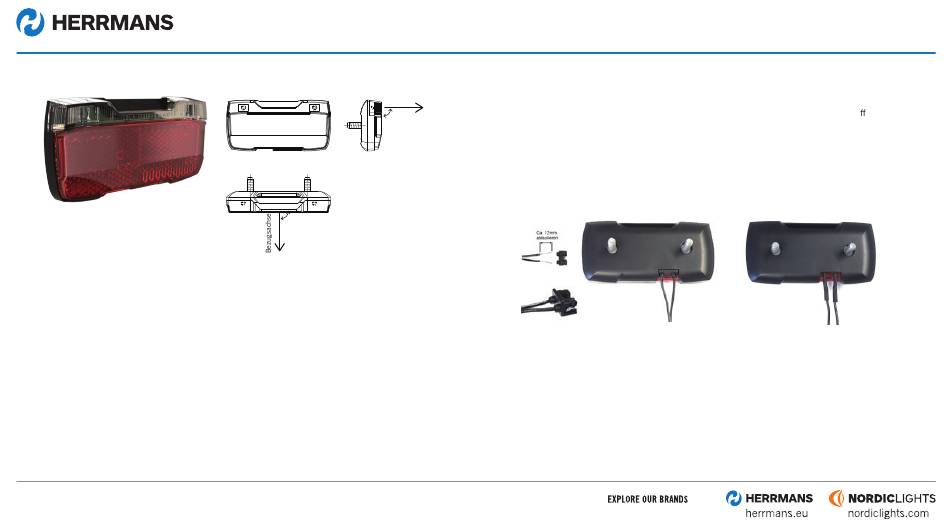

Anbau
Ausrichtung: Der Anbau der Rückleuchte ist so vorzunehmen, dass die Bezugsachse parallel zur Fahrbahn
und parallel zur Fahrzeuglängsachse liegt.
Anbauhöhe: Der leuchtende Fläche muss sich mindestens 250mm und maximal 1200mm über der Fahrbahn
befinden.
Bitte beachte dass lichttechnische Einrichtungen nicht verdeckt sein dürfen.
Bezugsachse
90°
90°
USER MANUAL
Elektrischer Anschluss
Alternativ 1: Kabelenden ca. 12mm abisiolieren und mit Hilfe der beigefügte Kunststo stecker
anschliessen.
Alternativ 2: Kabel mit Anschluss-steckern (2,8 x 0,5mm) anschliessen. Die Kontakt-Belegung
(Strom/Masse bzw. +/-) ist frei wählbar.
Schlussleuchte und Scheinwerfer dürfen nur gemeinsam einzuschalten sein, wenn sie mit Hilfe einer
Dynamo betrieben werden. Bei Dynamobetrieb wenn der Scheinwerfer über einen Schalter verfügt soll
die Stromversorgung der Schlussleuchte über den Scheinwerfer erfolgen.
Standlichtfunktion (nur Dynamoversion)
Ein Teil der vom Dynamo erzeugten Energie wird während des Fahrens in einem Kondensator gespeichert,
der nach ca. drei Minuten vollständig geladen ist. Wird das Fahrrad angehalten, werden die LEDs mehrere
Minuten lang vom Strom aus dem Kondensator gespeist.
H-TRACE DYNAMO/E-BIKE
