BEDIENUNGSANLEITUNG
UND ERSATZTEILLISTE
Ab Seriennummer 630951
BITTE DIESES HANDBUCH UNBEDINGT LESEN!
Dieses Buch enthält wichtige Informationen über Benutzung und Bedienung
dieser Maschine. Nichtbeachtung dieser Informationen kann bei Inbetriebnahme
oder Wartung der Maschine zu Verletzungen sowie Beschädigungen an Maschine
und anderen Gegenständen führen. Vor Benutzung dieser Maschine muß die
Bedienungskraft daher entsprechend ausgebildet werden. Falls die Bedienungskraft
nicht deutschsprachig ist und deshalb Schwierigkeiten hat, dieses Handbuch zu lesen,
sollten die hier gegebenen Anleitungen und Anweisungen der Bedienungskraft vor
Inbetriebnahme der Machine eingehend erklärt werden.
Alle in diesem Handbuch gegebenen Anweisungen gehen davon aus, daß die Bedienungskraft von hinten auf die Maschine schaut.
Teile-Nr.
American-Lincoln Technology
6150 HANDBUCH
AMERICAN-LINCOLN
1996 American-Lincoln Technology®
TECHNOLOGY

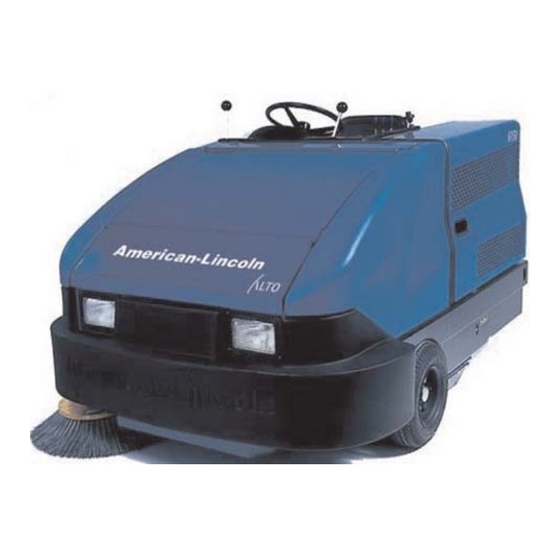

KEHR- UND SCHRUBBMASCHINE
MODELL 6150
ISO 9001
U L
®
#
FILE A2287
Gedruckt in den USA
1-1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Alto 6150
Inhaltszusammenfassung für Alto 6150
- Seite 1 AMERICAN-LINCOLN TECHNOLOGY BEDIENUNGSANLEITUNG UND ERSATZTEILLISTE KEHR- UND SCHRUBBMASCHINE MODELL 6150 Ab Seriennummer 630951 BITTE DIESES HANDBUCH UNBEDINGT LESEN! Dieses Buch enthält wichtige Informationen über Benutzung und Bedienung dieser Maschine. Nichtbeachtung dieser Informationen kann bei Inbetriebnahme oder Wartung der Maschine zu Verletzungen sowie Beschädigungen an Maschine ISO 9001 und anderen Gegenständen führen.
-
Seite 2: Inhaltsverzeichnis
Starten des Benzinmotors ..............................1-24 Starten des LPG-Motors ..............................1-24 Starten des Dieselmotors ..............................1-25 Fahrt mit der Maschine ..............................1-25 Kehrvorgang ..................................1-25 Anhalten der Maschine ..............................1-25 Entleeren des Kehrgutbehälters ............................1-26 Checkliste nach dem Gebrauch ............................1-26 American-Lincoln Technology 6150 HANDBUCH... - Seite 3 DREHMOMENTE FÜR DIE HYDRAULIK ........................1-47 STANDARDSSCHRAUBEN/BOLZEN U. DREHMOMENTWERDE ..................1-48 METRISCHE UMRECHNUNGSTABELLE ........................1-49 BEZEICHNUNGEN FÜR KLEINTEILE ........................1-50 ERSATZWILLISTENLEGENDE ..........................1-53 ERSATZEILBESTELLUNG ............................1-54 HYDRAUL. PRINZIPSKIZZE (BATTERIE) ........................1-55 HYDRAUL. PRINZIPSKIZZE (BENZINMOTOR & DIESEL) ..................... 1-56 American-Lincoln Technology 6150 HANDBUCH...
-
Seite 4: Maschinenbeschriebung
Runde, wegwerfbare Bürste(n). Kann vom Fahrerraum aus angehoben, herabgelassen und eingestellt werden. Die Bürste zieht sich bei Berührung mit Wänden und Regalen zurück , um Beschädigungen zu vermeiden. Der Besen kann ohne Werkzeug angebracht oder entfernt werden. Durchmesser : 53,4 cm American-Lincoln Technology 6150 HANDBUCH... -
Seite 5: Maschinenbeschreibung
Die Garantieleistungen sind ungültig, wenn die Maschine nicht in Übereinstimmung mit diesen Anleitungen verwendet oder anderweitig missbraucht wird. Die Garantieleistungen sind ungültig, wenn die Maschine nicht vorschriftsmäßig gewartet wird. MASCHINENDATEN MASCHINENNAME DATUM / SERIENNUMMER MODELL NENNLEISTUNG GEWICHT IP X3 MAX. BETRIEBSNEIGUNG American-Lincoln Technology 6150 HANDBUCH... - Seite 6 MASCHINENABMESSUNGEN 77.75" 197 cm 53.00" 135 cm American-Lincoln 54.75 " 139 cm WARNING 88.00 " 223 cm MODEL NO. SERIAL NO. American-Lincoln 60.00 " 147 cm C-0725 87.00 " 221 cm American-Lincoln Technology 6150 HANDBUCH...
-
Seite 7: Maschinenvorbereitung
Öl im Schauglas auf der Seite des behälters sichtbar wird. Um den Ölstand präzise ablesen zu können, mub sich der Kehrgutbehälter in « DOWN » -Stellung befinden. Falls Öl nachgeschüttet werden mub, fügen sie NUR HYDRAULIKFLUSSIGKEIT hinzu. Verwenden Sie Ford Automatic Transmission Fluid Type « F ». ^ Für Benzin/ LPG/Diesel * Batterie American-Lincoln Technology 6150 HANDBUCH... -
Seite 8: Sicherheitsanweisungen
Die Bedienperson soll in die Bedienung der Maschine eingeführt werden, bevor sie diese benutzt. DAS HANDBUCH BITTE SORGFÄLTIG LESEN. WARNUNG Setzen Sie die Maschine nicht in Betrieb, bevor diese vollständig und korrekt zusammengesetzt ist. WARNUNG Bitte benutzen Sie die Maschine nicht als Sitz, Ablage oder Leiter. American-Lincoln Technology 6150 HANDBUCH... -
Seite 9: Weee Symbol Information
Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. American-Lincoln Technology 6150 HANDBUCH... -
Seite 10: Steuer- Und Kontrollinstrumente
Luft/Kraftstoffmischung während des Verbrennungskreislaufs des Motors. Der Choke sollte beim Anlassen des Motors herausgezogen werden und beim Aufwärmen des Motors nach und nach zurückgedrückt werden. Um den Choke für Kaltstart zu betätigen, den Knopf herausziehen. Nach Starten des Motors den Choke langsam zurückdrücken, wenn der Motor warmläuft. 1-10 American-Lincoln Technology 6150 HANDBUCH... -
Seite 11: Drosselklappe Des Motors
Kraftstoff noch im Tank vorhanden ist. Die Kraftstoffuhr funktioniert nur, wenn der Zündschlüssel auf “I” (ein) steht. Bei Maschinen, die mit flüssigem Propan betrieben werden, ist diese Kraftstoffuhr nicht vorhanden. FUEL C0703/9803 C0703/9803 C0703 ABBILDUNG 5 American-Lincoln Technology 1-11 6150 HANDBUCH... - Seite 12 3. Die Löcher in der unteren Stütze auf eins der vier EINSTELLZAPFEN C-0706 C-0706 Einstellöcher im Fußpedal ausrichten . EINSTELLLÖCHER C0706 ABBILDUNG 8 4. Den Einstellzapfen in das gewählte Loch einführen. 5. Den Splint wieder anbringen. 1-12 American-Lincoln Technology 6150 HANDBUCH...
-
Seite 13: Warnleuchte Für Motortemperatur
Der Temperaturschalter muß von Hand zurückgestellt werden. WARNLEUCHTE KEHRGUTBEHÄLTERTÜR Diese Anzeige leuchtet auf, wenn die Kehrgutbehältertür nicht ganz geöffnet ist. Sollte diese Anzeige aufleuchten, mub die Bedienperson diese Tür vor dem Kehren vollständig öffnen. Kehren Sie nicht, wenn diese Warnanzeige aufleuchtet. American-Lincoln Technology 1-13 6150 HANDBUCH... -
Seite 14: Hebel Zur Einstellung Des Fahrersitzes
Laden Sie die Batterien auf, wenn die Nadel bei arbeitender Maschine in den roten Bereich eintritt. Arbeiten Sie nicht mit der Maschine, wenn sich die Nadel im roten Bereich befindet. Dies verkürzt die Lebensdauer der Batterie. C-0718 C0718 ABBILDUNG 12 1-14 American-Lincoln Technology 6150 HANDBUCH... -
Seite 15: Filterrüttlerschalter
Möchten Sie gleichzeitig Hauptkehrwalze und Seitenbesen betätigen, so ziehen Sie den Hebel rückwärts. C-0719 Um Walze und Besen auszuschalten und dem Anhebesystem C0719 ABBILDUNG 15 des Kehrgutbehälters hydraulische Kraft zuzuführen, den Hebel in Zentralstellung bringen. American-Lincoln Technology 1-15 6150 HANDBUCH... -
Seite 16: Hebel Des Seitenbesens
Der Hebel der Kehrwalze verfügt über eine Einstellvorrichtung MAIN BROOM der Kehrhöhe um den Borstenverschleiß auszugleichen. Die Einstellschraube befindet sich unter der linken Seite des Bedienpanels. Zum Einstellen der Kehrwalzenhöhe an der Einstellschraube drehen. EINSTELLUNG C-0721 KEHRWALZE C0721 ABBILDUNG 17 1-16 American-Lincoln Technology 6150 HANDBUCH... -
Seite 17: Hebel Für Die Tür Des Kehgutbehälters
Überprüfung der entfernbaren Filter-Prallplatte und des Kehrgutbehälterinneren oder Entleerung von Kehrgutstücken. Die Kehrgutbehältertür mub beim Kehren geschlossen bleiben. Sollte die Tür nicht vollständig geschlossen sein, dann wird dadurch C0724 ABBILDUNG 20 die Staubkontrolle während des Kehrens deutlich verringert. American-Lincoln Technology 1-17 6150 HANDBUCH... -
Seite 18: Staubprallplatte
Benutzen Sie die Handführung, um den Deckel zu öffnen. Überprüfen Sie die Deckeldichtungen täglich. Ersetzen Sie die Deckeldichtungen, sobald diese Abnutzungserscheinungen aufweisen. Sonst verringert sich die Staubkontrolle am Boden, und die Kehrleistung ist nicht mehr optimal. C-0776 C0776 ABBILDUNG 23 1-18 American-Lincoln Technology 6150 HANDBUCH... -
Seite 19: Riegel Der Filterplatte
Zum Öffnen des Deckels, den Riegel nach oben ziehen und den Deckel aufklappen. Der Riegel rastet automatisch ein, wenn Sie den Deckel schließen. Nachdem Sie den Motordeckel geschlossen haben, C-0779 C0779 ABBILDUNG 26 vergewissern Sie sich, daß der Riegel vollständig eingerastet ist. American-Lincoln Technology 1-19 6150 HANDBUCH... -
Seite 20: Schauglas Des Hydrauliktanks
Verbindungsstück für das Ladegerät im Raum unter dem Sitz. Benutzen Sie den Sicherheitsriegel ,um den Deckel während des Aufladens der Batterien offenzuhalten. Bei Benzin- , Diesel- oder LPGbetriebenen Maschinen befindet C-0731 C-0731 sich der Kraftstofftank im Raum unter dem Fahrersitz C0731 ABBILDUNG 29 1-20 American-Lincoln Technology 6150 HANDBUCH... -
Seite 21: Riegel Des Deckels
Um ernsthafte Verletzungen und mögliche Materialschäden zu vermeiden, drehen sie IMMER den C-0730 C-0730 Schlüsselschalter in « O »-Stellung, bevor Sie das Batteriekabel zwecks Aufladen oder Wartung von der C0730 ABBILDUNG 31 Maschine entfernen. American-Lincoln Technology 1-21 6150 HANDBUCH... - Seite 22 Kehrresultate erzielt. Erwarten Sie nicht, dab solche Oberflächen in einem einzelnen Durchgang, komplett gereinigt werden können. Bei extrem schweren Kehrgutstücken, mub der Bürstendruck manchmal vergröbert werden (siehe Abschnitt « Einstellung der Kehrwalze »). Klebriges Kehrgut : in diesem Fall ist der Bürstendruck ebenfalls zu vergröbern. 1-22 American-Lincoln Technology 6150 HANDBUCH...
- Seite 23 Sie bei der Suche nach Lecks und bei der Handhabung der LPG-Tanks vorsichtig vor. WARNUNG Lassen Sie den Motor nicht in einem offenen Raum laufen denn die Abgase enthalten das geruchlose und tödliche Karbonmonoxyd. Den Motor nicht ohne ausreichende Belüftung laufen lassen. American-Lincoln Technology 1-23 6150 HANDBUCH...
-
Seite 24: Vor Dem Starten
System zu blasen . Den Zündschlüssel in die «Idle»-Stellung (niedrige Geschwindigkeit) bringen . Drehen Sie den Schlüssel in die START-Stellung, bis der Motor anspringt, den Schlüssel dann loslassen (der Schlüssel kehrt dann in die «I»-Stellung zurück) . 1-24 American-Lincoln Technology 6150 HANDBUCH... -
Seite 25: Starten Des Dieselmotors
Auf die Fußbremse treten . Den Staubkontrollschalter in die «OFF»-Stellung bringen (Nur batteriebetriebene Maschine). Seitenbesen- und Kehrwalzenhebel in «UP»-Stellung bringen Den Bürstensteuerungshebel in die zentrale «OFF»-Stellung bringen . Den Motorgeschwindigkeitsschalter in die «IDLE»-Stellung bringen . Die Parkbremse betätigen . American-Lincoln Technology 1-25 6150 HANDBUCH... -
Seite 26: Entleeren Des Kehrgutbehälters
Kabel mit einem 6mm²-Querschnittverwenden. Es sollte ordnungsgemäb geerdet, in gutem Zustand und so kurz wie möglich sein. Legen Sie alle Kabel so, dab man nicht darüber geht oder stolpert oder sie irgendwie beschädigt werden. 1-26 American-Lincoln Technology 6150 HANDBUCH... -
Seite 27: Lagerung Der Maschine
Benutzen Sie einen Hydrometer, um die spezifische Gravität der einzelnen Batteriezellen zu überprüfen. Dabei sollten keine allzu groben Gravitätsunterschiede zwischen den einzelnen Zellen festgestellt werden. Bei einem zu groben Unterschied müssen die Batterien ersetzt werden. Die spezifische Gravität der Batterieflüssigkeit sollte bei voller Ladung 1,285 betragen. American-Lincoln Technology 1-27 6150 HANDBUCH... -
Seite 28: Wartungstabelle
WARTUNGSTABELLE 9,10,20,32,27 9,10,20,32,27 12,14,34 12,14,34 1,16 1,16 4,21 4,21 3,36,37,38 3,36,37,38 2,17,19 2,17,19 11,20 11,20 13,22 13,22 23,25 23,25 WARNING MODEL NO. SERIAL NO. American-Lincoln C1251 1-28 American-Lincoln Technology 6150 HANDBUCH... -
Seite 29: Einfahren Des Motors
32. Kraftstoffilter ersetzen. 33. Das Hydraulikfilterelement ersetzen. 34. Die empfohlenen Motorwartungen durchführen (siehe Motorhandbuch). ALLE 500 STUNDEN 35. Den Hydrauliktank reinigen. 36. Das Einlaßsieb des Hydrauliksystems reinigen. 37. Hydraulikflüssigkeit auswechseln. 38. Die empfohlenen Motorwartungen durchführen (siehe Motorhandbuch). American-Lincoln Technology 1-29 6150 HANDBUCH... -
Seite 30: Sicherheitsvorschriften
Um Verletzungen oder Motorschäden zu vermeiden, niemals den Deckel des Kühlers bei laufendem oder heißem Motor entfernen. Nehmen Sie den Kühlerdeckel vorsichtig ab (mit einem Lappen), um Verbrennungen durch heiße Dämpfe oder austretende heiße Kühlflüssigkeit zu vermeiden. Warten Sie, bis der Motor abgekühlt ist. 1-30 American-Lincoln Technology 6150 HANDBUCH... -
Seite 31: Wartung Des Kehrsystems
Halterung des Anhebearms der Walze eingestellt werden. Die Halterung besteht aus zwei Platten, die sich in den Türen befinden. Die Halterungsbolzen, die die Platte am Rahmen befestigen, müssen gelöst werden. Die Halterung kann dann waagerecht eingestellt werden. Die Bolzen anschließend wieder befestigen. American-Lincoln Technology 1-31 6150 HANDBUCH... -
Seite 32: Wartung Des Seitenbesens
Trennen Sie die Bürstentragscheibe von der Bürste, indem Sie die Befestigungsschrauben entfernen. Führen Sie die Ersatzbürste in die Tragscheibe ein und drehen Sie die Schrauben wieder fest. Schieben Sie den Seitenbesen auf die Motorwelle und bringen Sie den Befestigungsstift wieder an. 1-32 American-Lincoln Technology 6150 HANDBUCH... -
Seite 33: Wartung Des Kehrgutbehälters
Schmutz aus den Falten zu blasen. Seien Sie vorsichtig beim Reinigen, denn sonst können Sie die Filtermitte beschädigen. Der Filter kann ebenfalls mit einer Seifenlauge gereinigt werden. Der Filter sollte dann allerdings nicht gebraucht werden, bevor er wieder vollständig trocken ist. American-Lincoln Technology 1-33 6150 HANDBUCH... -
Seite 34: Auswechseln Des Staubkontrollfilter
Überprüfen Sie, ob einen Freiraum von 0,8 mm bis 1,6 mm zwischen Bolzen und Arm besteht. Überprüfen Sie, ob die Stopfbuchsenmutter sich etwas schleifend nach oben und nach unten bewegt. Dies verhindert Lecks. (Den Bolzen mit Silikon schmieren, um das Lösen während des Rüttelvorgangs zu verhindern). 1-34 American-Lincoln Technology 6150 HANDBUCH... -
Seite 35: Wartung Der Bremsen
Weg des Pedals zum Boden hin nicht weniger als 2,5 cm beträgt. Die Bolzen der Bremschuhe wieder anbringen. 8. Den Motor starten, den Kehrgutbehälter anheben und den Sicherheitsarm herablassen. 9. Den Kehrgutbehälter herablassen und den Motor anhalten. 10. Die Bremsklötze entfernen. American-Lincoln Technology 1-35 6150 HANDBUCH... -
Seite 36: Wartung Des Hydrauliksystems
Öffnen Sie die Motorhaube. Stellen Sie einen Behälter unter die Ablabschraube, um die Altflüssigkeit aufzufangen. Entfernen Sie die Ablabschraube. Die Flüssigkeit wird herauslaufen. Entsorgen Sie die Altflüssigkeit umweltgerecht. Füllen Sie den Tank NIE mit gebrauchter Flüssigkeit. 1-36 American-Lincoln Technology 6150 HANDBUCH... -
Seite 37: Wartung Des Hydrauliksystems Reinigung Des Hydrauliksaugkopfs
WARNUNG Obwohl eine regelmäbige Wartung des Luftfilters nur empfohlen werden kann, besteht bei jedem Entfernen des Filters die Gefahr, dab Schmutz in den Motor eindringt. Den Filter also nicht unnötig entfernen (siehe « Luftfilter »). American-Lincoln Technology 1-37 6150 HANDBUCH... -
Seite 38: Wartung Des Dieselluftfilters
3. Bringen Sie die Staubkappe (Pfeile nach oben) an. 4. Befestigen Sie den Klemmring . 5. Überprüfen Sie alle Verbindungen des Einlabschlauchs auf Lecks oder Verschleib hin. 6. Die Motorhaube schlieben und überprüfen, ob der Riegel P4504 ABBILDUNG 41 sicher verschlossen ist. 1-38 American-Lincoln Technology 6150 HANDBUCH... -
Seite 39: Wartung Des Kehrsystems Wartung Des Luftfilters (Benzin- Oder Lpg-Motor)
Führen Sie die Flügelmuttern in den Deckel ein und ziehen Sie diese fest. Überprüfen Sie alle Verbindungen des Einlabschlauches auf Lecks oder Verschleib hin. Schlieben Sie den Motordeckel und überprüfen Sie, ob er sicher verschlossen ist. American-Lincoln Technology 1-39 6150 HANDBUCH... -
Seite 40: Schläuche
Laden Sie die Batterien am Ende jeden Tages oder wenn die Batteriezustandsanzeige sich bei laufender Maschine im roten Bereich befindet. Laden Sie die Batterien nur anhand der « quick disconnect »-Vorrichtung auf, die korrekte Polung gewährleistet. 1-40 American-Lincoln Technology 6150 HANDBUCH... -
Seite 41: Anleitungen Zur Batteriewartung
Überprüfen Sie den Flüssigkeitsstand in den Batterien mindestens einmal wöchentlich, und schütten Sie falls erforderlich NUR destilliertes Wasser nach. Füllen Sie die Batterien nach dem Ladevorgang auf, um zu vermeiden, dab Batterieflüssigkeit ausdringt während die Batterie lädt. American-Lincoln Technology 1-41 6150 HANDBUCH... -
Seite 42: Lpg-Betriebene Maschine
Wenn die Maschine für eine gewisse Zeit nicht mehr benutzt wird, nachtsüber zum Beispiel, die Maschine auf der dafür vorgesehenen Stelle parken, das Ventil am Tank verschließen und den Motor laufen lassen, bis der Rest des Gases verbrannt ist. Den Zündschlüssel dann in Off-Stellung bringen. 1-42 American-Lincoln Technology 6150 HANDBUCH... -
Seite 43: Lpg-System
P4563B ABBILDUNG 45-A LPG-SYSTEM Die benzinbetriebene Maschine Modell 6150 wurde für den LPG-Betrieb entsprechend umgebaut. Das LPG-System umfabt gewisse Teile, die man nicht in der benzinbetriebene Maschine findet. Das LPG-System verfügt ebenfalls über die erforderlichen Befestigungs- und Verplombungsteile. Die Hauptteile des LPG-Systems sind folgende :... -
Seite 44: Schnelle Überprüfung Des Gasdruckreglers/Verdampfers
Die Lebensdauer eines Tanks hängt direkt von der Art und Weise ab,in der er behandelt wird. LPG-Tanks nie fallen lassen, schleifen oder auf irgendeiner Fläche rutschen. Sie mit einem Handwagen befördern oder in leicht schräger Stellung auf dem Fußring wälzen lassen. 1-44 American-Lincoln Technology 6150 HANDBUCH... -
Seite 45: Auswechslung
Diese können innerhalb der Gebäude gelagert oder gewartet werden, unter der Bedingung, daß keine Lecke vorhanden und die Tanks nicht überfüllt sind. Bei einer Reparatur innerhalb eines Gebäudes das Verschlußventil des Tanks schließen, außer wenn der Motor betrieben werden muß. American-Lincoln Technology 1-45 6150 HANDBUCH... -
Seite 46: Schrauben-/Bolzenkennzeichnung
Bei den in der Tabelle mit "*" markierten Bolzen und Muttern sollten die Gewinde und Befestigungsflächen vor dem Festziehen mit Motoröl eingerieben werden. Die in die Schrauben- und Bolzenköpfe eingestanzten Nummern stellen die Materialklassifizierung dar. C-2005ger/9810 1-46 American-Lincoln Technology 6150 HANDBUCH... -
Seite 47: Drehmomente Für Die Hydraulik
1 7-16-12 92-100 1 5/16-12 200-220 1 11/16-12 125-140 1 5/8-12 210-280 2-12 150-165 1 7/8-12 270-360 * O-ring overfladetætningstypen er ikke defineret for denne størrelse rør. BEMÆRK Delene skal være olieret let med hydraulikole. American-Lincoln Technology 1-47 6150 HANDBUCH... -
Seite 48: Standardsschrauben/Bolzen U. Drehmomentwerde
* = Drehmomentwerte für Schraubengrößen Nr. 6 bis ¼ sind in lb./in. Und alle anderen in lb./in. Angegeben (30 PSI = 2,1 Bar). HINWEIS! Die Drehmomentwerde sollten bei Verwendung von Gewindeschmiermittein um 20‰ reduziert werden. Die Drehmomenttoleranz wird mit ± angegeben. 1-48 American-Lincoln Technology 6150 HANDBUCH... -
Seite 49: Metrische Umrechnungstabelle
9.5250 0.875 22.2250 0.390625 9.9219 0.890625 22.6219 0.40625 10.3188 0.90625 23.0188 0.421875 10.7156 0.921875 23.4156 0.4375 11.1125 0.9375 23.8125 0.453125 11.5094 0.953125 24.2094 0.46875 11.9063 0.96875 24.6063 0.484375 12.3031 0.984375 25.0031 12.7000 1.0000 25.4000 C-2001 American-Lincoln Technology 1-49 6150 HANDBUCH... -
Seite 50: Bezeichnungen Für Kleinteile
Nut, Hex. 1/2-13 x .750 x .437 2-00-04936 Nut, 1/2-13 Fibre Lock 2-00-02689 Screw, 1/2-20 x 1.000 HHC 2-00-00614 Nut, Hex 1/2-20 2-00-00640 Nut, Hex Fiber Insert 1/2-20 2-00-01255 Screw, 5/16-18 x .875 HHC 2-00-05254 Screw, 3/4-10 x 2.250 HHC 1-50 American-Lincoln Technology 6150 HANDBUCH... - Seite 51 H136 2-00-03940 Screw, #10-24 x .500 T/C HH H137 2-00-05299 Screw, #10-24 x 1.250 HSHC H138 2-00-00504 Lock Washer, Int. H139 2-00-00611 Nut, Hex Jam, 3/8-24 H140 2-00-00447 Flat Washer, 1.250 x .280 x .090 American-Lincoln Technology 1-51 6150 HANDBUCH...
- Seite 52 Grommet, 1.750 x 1.125 x .500 x.125 H206 2-00-00407 Washer, Flat .562 x.265 H207 2-00-02227 Key, .125 x .750 SQ H208 2-00-00772 Cotterpin .093 x 1.000 H209 2-00-00586 Nut Hex Jam 5/16 - 18x .500 x .187 1-52 American-Lincoln Technology 6150 HANDBUCH...
-
Seite 53: Ersatzwillistenlegende
= Knurled Cup Point Setscrew -KCP = Cup Point Setscrew = Oval Point Setscrew = Full Dog Point Setscrew -FDP = Half Dog Point Setscrew -HDP = Flat Point Setscrew = Cone Point Setscrew -COP C-2004/0104 American-Lincoln Technology 1-53 6150 HANDBUCH... -
Seite 54: Ersatzeilbestellung
Fax: +1 416 6 75 69 89 E-mail: info@alto-nl.com Tel.: +1 704 971 1240 Fax: +1 704 971 1241 CROATIA NORWAY E-mail: info@altocsi.com Wap ALTO Strojevi za ciscenje, d.o.o. ALTO Norge A/S Siget 18a Bjørnerudveien 24 10020 Zagreb 1266 Oslo Tel.: +385 1 65 54 144 Tel.: +47 22 75 17 70... -
Seite 55: Hydraul. Prinzipskizze (Batterie)
HYDRAUL. PRINZIPSKIZZE (BATTERIE) C-1261 American-Lincoln Technology 1-55 6150 HANDBUCH... -
Seite 56: Hydraul. Prinzipskizze (Benzinmotor & Diesel)
HYDRAUL. PRINZIPSKIZZE (BENZINMOTOR & DIESEL) 1-56 American-Lincoln Technology 6150 HANDBUCH...
