Phonic DYN2000 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Phonic DYN2000

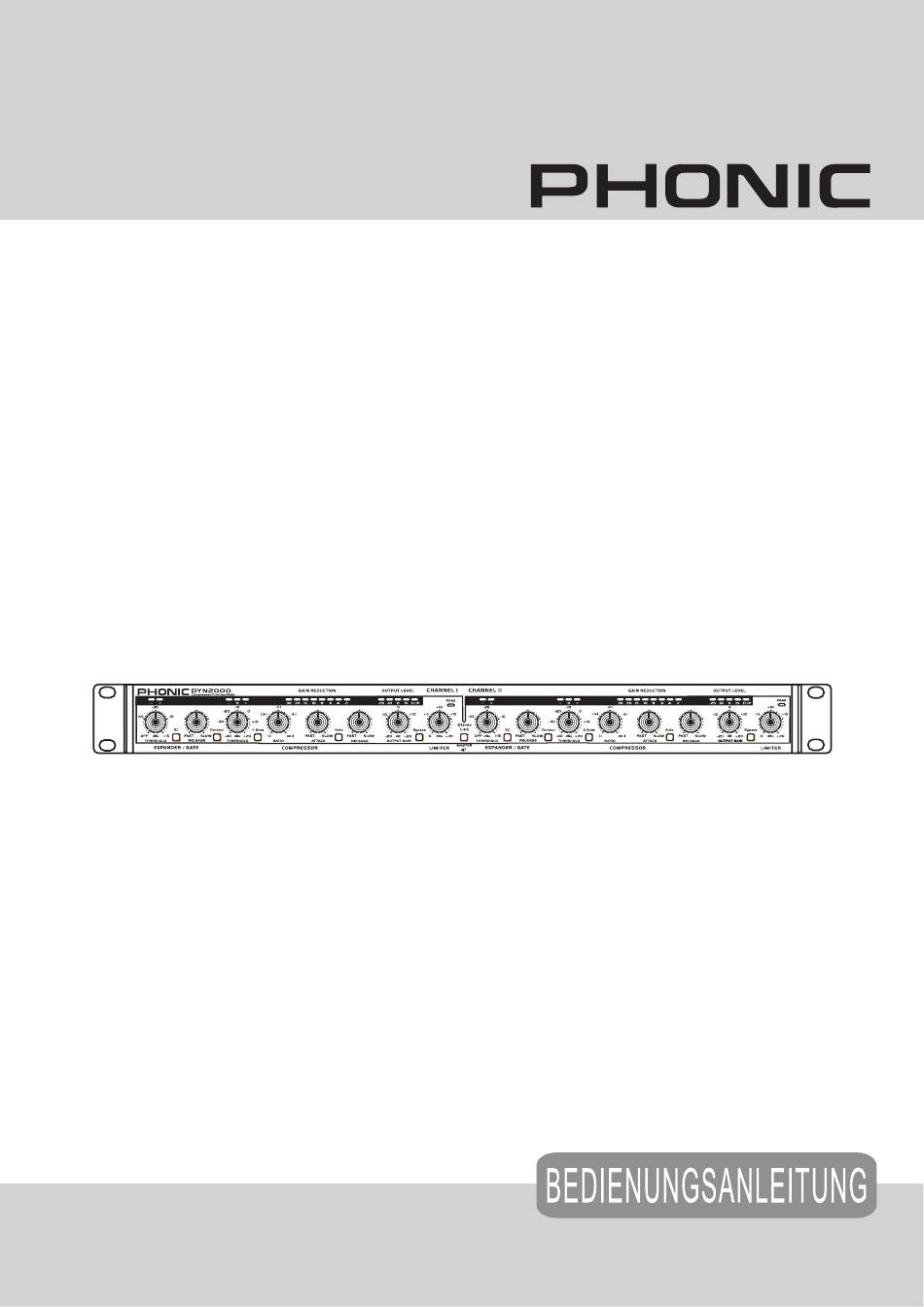

- Seite 1 DYN2000 DYNAMIKPROZESSOR Deutsch...
-
Seite 2: Wichtige Sicherheitsanweisungen
WICHTIGE SICHERHEITSANWEISUNGEN! Alle Phonic Geräte sind für einen dauerhaften, sicheren Betrieb ausgelegt. Wenn Sie sich an die folgenden Anweisungen halten, können Sie Schaden von sich, anderen und dem Gerät fernhalten. Lesen Sie diese Sicherheitsanweisungen, bevor Sie das Gerät Vermeiden Sie hohe Lautstärken über einen längeren Zeitraum. -
Seite 3: Inhaltsverzeichnis
EINIGE GEDANKEN ZU DYNAMIKBEARBEITUNG........6 BESCHREIBUNG DER VORDERSEITE............7 Expander/Gate Sektion................7 Kompressor Sektion................9 Summen Sektion..................11 BESCHREIBUNG DER RÜCKSEITE..............12 DER DYN2000 IM BETRIEB................13 EINSTELLEN DER KOMPRESSIONSRATE........13 DAS KOMPRIMIEREN EINER GESANGSSTIMME......13 DAS KOMPRIMIEREN VON DRUMS UND PERCUSSION....14 DAS KOMPRIMIEREN EINER BASS GITARRE........14 DAS KOMPRIMIEREN EINER AKUSTIK GITARRE......15 LIMITING....................15... -
Seite 4: Einführung
EINFÜHRUNG Wir wissen, dass Sie nichts lieber wollen als das Interface auspacken, anschließen und loslegen Vielen Dank, dass Sie sich für den Kauf des Phonic – damit Sie die Möglichkeiten des Geräts jedoch Kompressors DYN2000 entschieden haben. möglichst erschöpfend nutzen können, studieren Sie bitte vorher sorgfältig diese Bedienungsanlei-... -
Seite 5: Vor Der Inbetriebnahme
Ein guter Tipp ist, das Netzkabel erst einzustecken, nachdem alle anderen Ver- bindungen hergestellt wurden. Wenn Sie ein Stereogerät an die Eingänge von DYN2000 anschließen, betätigen Sie den LINK Schalter (#17). Schließen Sie bei Bedarf externe Prozessoren an die Sidechain Buchsen (#21) an. Hierfür be- nötigen Sie ein Y-Kabel mit einem dreipoligen... -
Seite 6: Einige Gedanken Zu Dynamikbearbeitung
Stummschalten dieser Hintergrund- ein dramatischer Effekt mit hervorragenden Klang- informationen, da sie nicht unerheblich am „Live- ergebnissen sein!) Feel“ einer Aufnahme oder Darbietung beteiligt sind. Ein völliges Stummschalten aller Nebengeräusche Kompressoren/Limiter werden in vielen Audiositua- kann sehr künstlich wirken. DYN2000... -
Seite 7: Beschreibung Der Vorderseite
Wie stellt man den Threshold Regler ein? Die Position des Threshold Reglers hängt natürlich vom Einsatzzweck und von der Art der Verkabelung des DYN2000 ab. Es macht einen Unterschied, ob Sie den DYN2000 zur Bearbeitung eines Summensignals oder als Insert in einem Eingangskanal verwenden. -
Seite 8: Anwendungsbeispiele Der Side- Chain Funktion
Harmonie- und Melodieinstrumenten bzw. Gesang Das Signal des Redners (Sängers) wird dem oder einem Summensignal beim Mastern sollte die DYN2000 über die Spitze der Sidechain Buchse Abklingzeit länger eingestellt werden, um ein „Ab- zugeführt (z.B. über einen Aux Weg am Mischpult). -
Seite 9: Kompressor Sektion
Diese drei LED geben Auskunft darüber, wie sich Geschmackssache und vor allem eine Frage der An- der Eingangspegel zum eingestellten Schwellen- wendung bzw. Zielsetzung. Setzt man den DYN2000 wert verhält. Die grüne, mit „-„ gekennzeichnete z.B. als harten Limiter ein, um digitale Verzerrungen... - Seite 10 Jedoch hängt die Länge der Abklingzeit von der jeweiligen Situation und dem entsprechenden Tonmaterial ab. Hier muss experimentiert werden. INPUT This diagram shows typical compressions at various ratios. Die folgende Abbildung zeigt die Wirkungsweise von Attack und Release. DYN2000...
-
Seite 11: Summen Sektion
15. OUTPUT LEVEL Diese fünfstellige LED Kette zeigt den Ausgangspe- gel des DYN2000 an. Der Aussteuerbereich reicht OUTPUT Attack Release von –25 dB bis +15 dB plus Spitzenpegelanzeige. 10 dB Stellen Sie den Ausgangspegelregler OUTPUT (Threshold) GAIN (#13) so ein, dass die rote CLIP LED nicht... -
Seite 12: Beschreibung Der Rückseite
Geräts (der externen Geräte) auf den Betriebspegel Netzkabel mit Schukostecker, so wie es zum Liefe- des DYN2000 abgestimmt. Der Schalter bezieht sich rumfang gehört. sowohl auf den Eingang als auch auf den Ausgang. Sie können zwischen professionellem Studiopegel Sollten Sie das Netzkabel verlieren, oder es wird (+ dBu, Schalter nicht gedrückt) und semiprofessio-... -
Seite 13: Der Dyn2000 Im Betrieb
Kompressors ist, den Dynamikumfang eines Sängers (siehe oben). während einer Live Darbietung oder einer Aufnahme einzuschränken. In der Regel ist es unumgänglich, DER DYN2000 IM BETRIEB Gesangsstimmen zu komprimieren. Die meisten Sänger haben einen sehr großen Dynamikumfang, EINSTELLEN DER KOMPRESSIONSRATE und wenn der Sänger nicht über genügend „Studio... -
Seite 14: Das Komprimieren Von Drums Und Percussion
GAIN REDUCTION Anzeige bis auf mind. –10 dB ausschlägt. An diesem Punkt ist die Snare einfach nur um ca. 10 dB leiser als normal. Regeln Sie mit dem OUTPUT Regler nach. Jetzt drehen Sie langsam den ATTACK Regler nach rechts bis ungefähr auf 12-Uhr DYN2000... -
Seite 15: Das Komprimieren Einer Akustik Gitarre
Pumpen abzuschwächen. Stereo Limiter Threshold Ratio Attack Release - 3,0dB ∞:1 0,1mS 98mS Wie der Name schon sagt: Eine harte Begrenzung, ideal um bei der Abmischung den Pegel zu kontrol- lieren, der auf die Master Maschine oder DAT geht. DYN2000... -
Seite 16: Abmessungen
ABMESSUNGEN 482 / 19” Die Maße sind in mm / Zoll angegeben. DYN2000... -
Seite 17: Technische Daten
Abmessungen (B x H x T) in mm ca. 82 (19”) x (1HE) x 183 Gewicht netto: 2,29 kg, brutto: 3,27 kg Anmerkung: 0 dBu = 0,775 Vrms Phonic behält sich das Recht vor, technische Änderungen ohne vorherige Ankündigung vorzunehmen. DYN2000... -
Seite 18: Blockschaltbild
BLOCKSCHALTBILD Um den Aufbau und die Wirkungsweise eines Dynamikprozessors wie dem DYN2000 auf einen einfachen Nenner zu bringen, kann man sich ihn als einen automatischen Lautstärkeregler, kombiniert mit einem Aufhol- verstärker, vorstellen. Nachdem das Signal im Eingangsverstärker auf Betriebspegel gebracht wurde, wird es intern auf zwei Wege aufgeteilt. -
Seite 19: Hintergrundwissen: Symmetrisch Und Unsymmetrisch
Signal und einen Leiter für die Masse/Abschirmung braucht, werden mindestens drei Leiter benötigt. Also ist hierbei die abschirmende Masse vollkommen vom Signal getrennt. Lesen Sie bitte den folgenden Abschnitt sorgfältig, wenn Sie Anlagen verkabeln, egal ob symmetrisch und unsymmetrisch. DYN2000... - Seite 20 Systems sein. Falls Sie den Fehler nicht lokalisieren können, verbinden Sie versuchshalber den Masse- pin des Eingangssteckers mit der Erde. Wird das Brummen leiser oder verschwindet es, prüfen Sie die netzseitige Masseverbindung Ihrer Audioanlage. Besondere Aufmerksamkeit ist geboten, wenn die DYN2000...
-
Seite 21: Typische Kabelverbindungen
Die folgende Abbildung mit typischen Kabelverbindungen ist in sieben Abschnitte unterteilt: SYMMETRISCH, UNSYMMETRISCH, INSERT KABEL, SYMMETRISCHES Y-KABEL, KOPFHÖRER VER- TEILER, UNSYMMETRISCHES Y-KABEL, SPEAKON LAUTSPRECHERKABEL. In jedem Abschnitt finden sich verschiedene Verdrahtungsvorschläge für unterschiedliche Anwendungen. Im DYN2000 sind alle Anschlüsse symmetrisch mit Ausnahme der SIDECHAIN INSERT Buchsen. DYN2000... -
Seite 22: Fehlerbehebung
Kompressor arbeitet viel zu Ein/Ausgangsempfindlichkeit + dBu / -10 dBV Schalter stark falsch eingestellt betätigen ATTACK und RELEASE Regler AUTO Modus ist eingeschaltet AUTO Modus ausschalten haben keine Funktion Phantommitte des Stereobildes Stereokanäle sind nicht gekoppelt LINK Schalter drücken nicht stabil DYN2000... -
Seite 23: Glossar
„Mikrofonpegel“, „Instrumentenpegel“ und verwendete Effekte. „Linienpegel“. EQ (Equalizer) Phase Klangregelung. Eine Schaltung, die das Anheben Das Verhältnis zweier Signale zueinander. Signale, oder Absenken bestimmter Frequenzbereiche im die sich aufaddieren, sind gleichphasig; Signale, die Signalweg erlaubt. sich gegenseitig auslöschen, sind gegenphasig. DYN2000... -
Seite 24: Garantie Und Service
Ein Line Ausgang, der Audiosignale aus einem Mischpult (oder einem anderen Gerät) herausführt mit dem Zweck, in externen Geräten weiter bearbeitet zu werden. Das Audiosignal wird parallel zum inter- nen Signalfluss herausgeführt, der Signalfluss wird also dadurch nicht unterbrochen. DYN2000... -
Seite 25: Erwerb Von Weiteren Phonic Artikeln Und Ersatzteilen
Sie unter www.phonic.info, dort unter „Händlersuche“. SERVICE UND REPARATUR Im Fall eines Problems oder einer Reparatur wenden Sie sich bitte an Ihren Phonic Fachhän- dler, bei dem Sie das Gerät erworben haben. Phonic gibt keine Service Unterlagen an Endkun- den heraus, und warnt den Anwender nachdrücklich davor, selbst Reparaturen vorzunehmen, weil dadurch jegliche Garantieansprüche erlischen.
