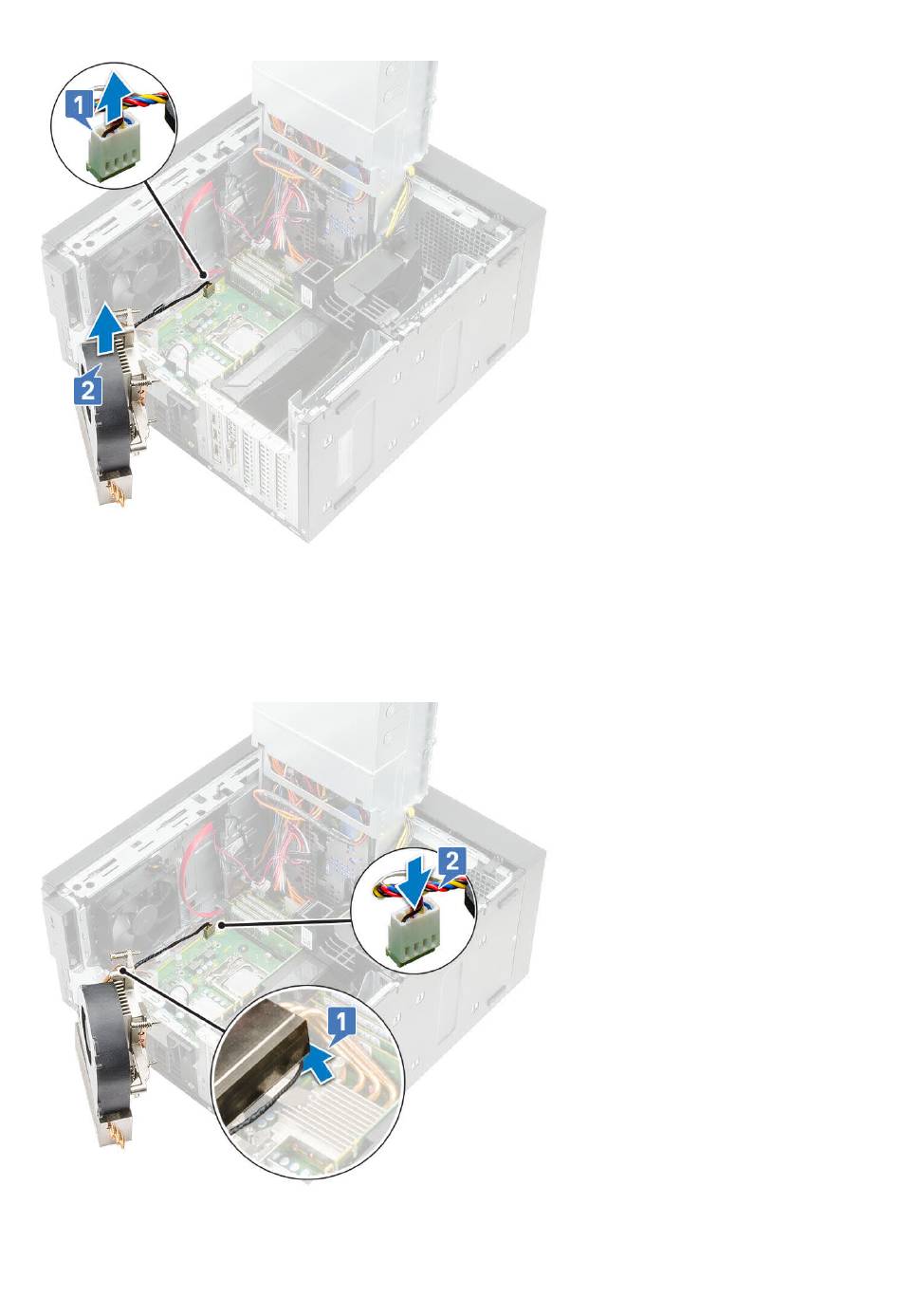

Einbauen der Kühlkörper-Baugruppe - 95 W-CPU
Diese Schritte gelten für Systemkonfigurationen, die mit 95 W-CPU ausgeliefert werden.
1. Führen Sie das Kabel des Gebläses durch die Kühlkörperbaugruppe [1] und verbinden Sie das Kabel des Gebläses mit dem Anschluss
auf der Systemplatine [2].
2. Positionieren Sie die Kühlkörperbaugruppe über dem Prozessor.
3. Richten Sie die unverlierbaren Schrauben an der Kühlkörperbaugruppe mit den Schraubenöffnungen auf der Systemplatine aus.
72
Ausbau und Wiedereinbau
