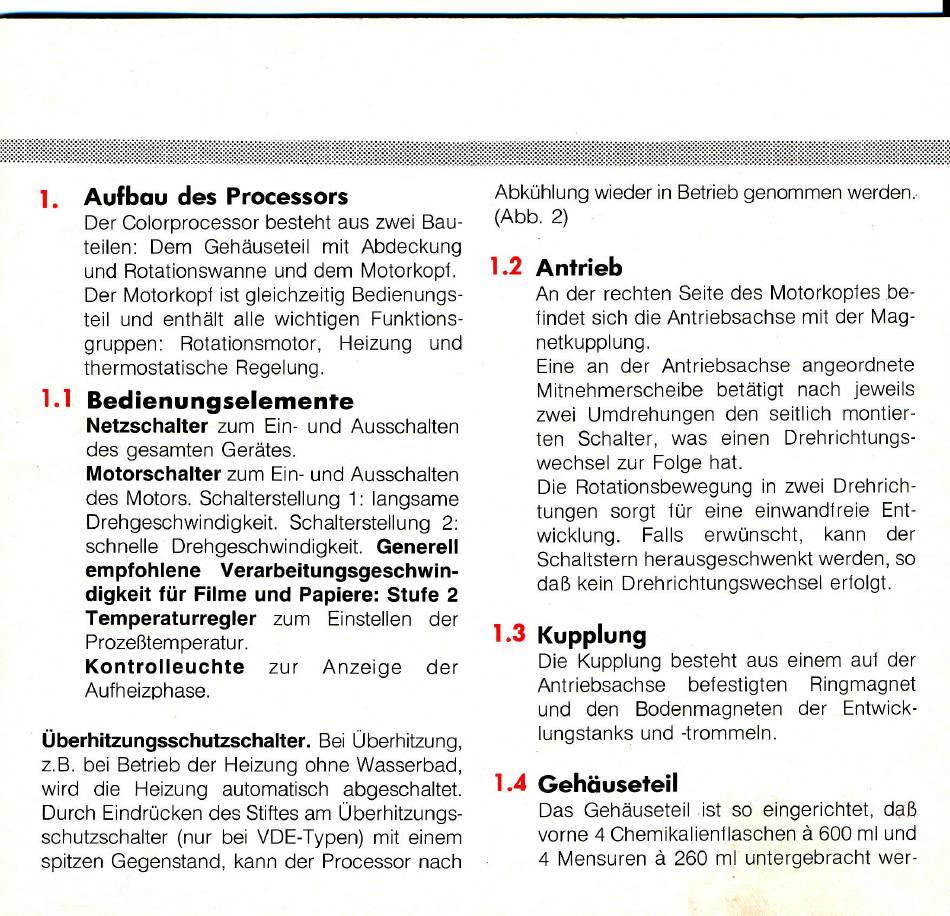

Aufbou des
Processors
Der Colorprocessor besteht aus
zwei
Bau-
teilen:
Dem
Gehäuseteil
mit
Abdeckung
und
Rotationswanne und
dem
Motorkopl.
Der Motorkopl
ist
gleichzeitig
Bedienungs-
teil
und
enthält alle wichtigen
Funktions-
gruppen:
Rotationsmotor, Heizung
und
thermostatische
Regelung.
Bedienungselemente
Netzschalter zum
Ein-
und
Ausschalten
des
gesamten
Gerätes.
Motorschalter
zum
Ein-
und Ausschalten
des
Motors. Schalterstellung
1:
langsame
Drehgeschwindigkeit. Schalterstellung
2:
schnelle
Drehgeschwindigkeit.
Generell
empfohlene
Verarbeitungsgeschwin-
digkeit
für
Filme und Papiere:
Stufe
2
Temperaturregler
zum
Einstellen
der
Prozeßtemperatur.
Kontrolleuchte
zur
Anzeioe
der
Aufheizohase.
Überhitzungsschutzschalter.
Bei ÜberhiZung,
z.B. bei
Betrieb
der
Heizung ohne Wasserbad,
wird die
Heizung
automatisch
abgeschaltet.
Durch
Eindrücken des
Stiftes
am Uberhitzungs-
schutzschalter
(nur
bei
VDE-Typen)
mit
einem
spitzen Gegenstand,
kann
der
Processor nach
Abkühlung wieder
in Betrieb
genommen
werden..
(Abb.
2)
1.2 Antrieb
An
der
rechten
Seite
des
Motorkoples
be-
tindet
sich die Antriebsachse mit
der
Mag-
netkupplung.
Eine
an der
Antriebsachse
angeordnete
Mrtnehmerscheibe
betätigt
nach
jeweils
zwei
Umdrehungen
den seitlich
montier-
ten
Schalter,
was einen
Drehrichtungs-
wechsel zur
Folge
hat.
Die
Rotationsbewegung
in zwei
Drehrich-
tungen
sorgt
1ür
eine
einwandlreie
Ent-
wicklung. Falls erwünscht, kann
der
Schaltstern herausgeschwenkt werden,
so
daß
kein Drehrichtungswechsel
er{olgt.
1.3 Kupplung
Die
Kupplung besteht
aus
einem
aul
der
Antriebsachse belestigten
Ringmagnet
und den
Bodenmagneten
der
Entwick-
lungstanks
und
-trommeln.
1.4 Gehöuseteil
Das
Gehäuseteil
ist so
eingerichtet,
daß
vorne
4
Chemikalienllaschen
ä
600 ml
und
4
Mensuren
ä
260
ml
unteroebracht
wer-
