Inhaltszusammenfassung für gefran VDA-I
- Seite 1 VDA-I VARIABLER DIGITALVERSTÄRKER INLINE BETRIEBSANLEITUNG Nummer: 80537...
-
Seite 3: Inhaltsverzeichnis
Warn- und Sicherheitshinweise ..................................2 Entsorgung ........................................2 Haftungsausschluss ....................................2 Urheberrecht .........................................2 ALLGEMEINE BESCHREIBUNG ........................3 1.1. Funktionsbeschreibung ..................................3 1.2. VDA-I ........................................4 1.3. Abmessungen ....................................4 INSTALLATION ............................. 5 2.1. Einbau .........................................5 2.1.1. Allgemeine Installationsvorschriften ............................5 2.1.1.1. Schutz gegen das Eindringen von Staub und Wasser ....................5 2.1.1.2. -
Seite 4: Einleitung
Anweisungen installiert werden. Entsorgung Das Gerät VDA-I muss in Einklang mit den einschlägigen gesetzlichen Bestimmungen entsorgt werden. Einige der in das Gerät eingebauten Komponenten können bei unsachgemäßer Entsorgung die Umwelt schä- digen Haftungsausschluss Obgleich alle in diesem Dokument enthaltenen Informationen Sie stellen keine Garantie dar. -
Seite 5: Allgemeine Beschreibung
1. ALLGEMEINE BESCHREIBUNG ALLGEMEINE BESCHREIBUNG 1.1. Funktion Der variable Digital Inline-Verstärker VDA-I wandelt das Signal von Dehnungssensoren und Lastzellen in ein Spannungs- oder Stromausgangssignal um. Der VDA-I Verstärker kann in dynamischen und statischen Anwendungen eingesetzt werden. Systemübersicht max 15m Sensor... -
Seite 6: Vda-I

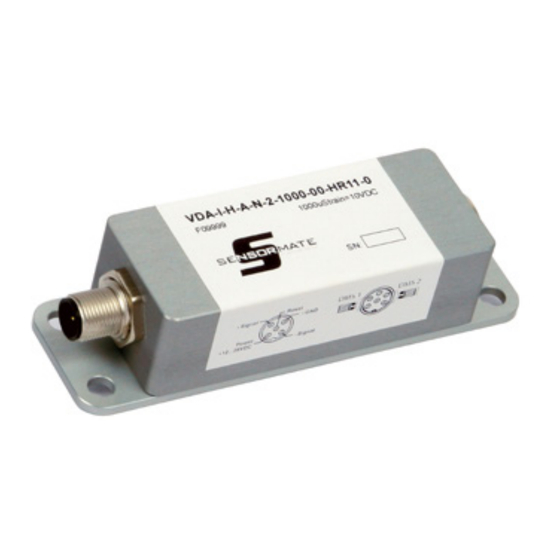

1. ALLGEMEINE BESCHREIBUNG 1.2. VDA-I Wichtigste Eigenschaften: • Verstärker mit schnellem Digitalausgang • Für dynamische und statische Anwendungen • Grosser Offset-Bereich für die Messbrücke • Stabiles Aluminiumgehäuse (IP65) 1.3. Abmessungen VDA-I Masse in mm 80537_MAN_VDA-I_10-2017_DEU... -
Seite 7: Installation
Achtung! Wenn auch nur eine der oben genannten Voraussetzungen (Elektrofachkraft, unbeschädigtes Ge- rät, anforderungsgerechte Konfiguration) nicht erfüllt ist, darf die Installation nicht vorgenommen werden. Bitte setzen Sie sich dann mit Ihrem Händler oder mit dem Kundendienst von Gefran in Verbindung. 2.1. -
Seite 8: Elektrische Anschlüsse Sensorseitig
2. INSTALLATION 2.3. Elektrische Anschlüsse sensorseitig Sensor 2/4 Brücke M16 6-Pin weiblich DMS 1 Anschluss Funktion DMS 1 DMS 1 DMS 2 n.c. DMS 2 DMS 2 n.c. DMS 1 DMS 2 Sensor 4/4 Brücke M16 6-Pin weiblich Speisung + Anschluss Funktion Speisung +... -
Seite 9: Betrieb
3. BETRIEB BETRIEB 3.1. Verstärker einschalten Die Spannungsversorgung des Verstärkers erfolgt durch die Steuerung. Dadurch wird der Verstärker mit der Steuerung gleichzeitig ein- und ausgeschaltet. 3.2. Reset Die Reset-Funktion dient zum Tarieren/Nullstellen des Aus- gangssignals. Um einen Reset durchzuführen, muss die Versorgungsspan- nung von 12 bis 36 V für mindestens 25 ms (es gibt keine Begrenzung der längeren Dauer) am Reset-Eingang der be- treffenden Funktion anliegen. -
Seite 10: Technische Daten
4. TECHNISCHE DATEN TECHNISCHE DATEN 4.1. VDA-I TECHNISCHE DATEN Ausgangssignal SPANNUNG STROM Linearität < ± 0.02% v. Ew. Genauigkeit des Nullpunkts < ± 0.1% v. Ew. Genauigkeit des Endwertes < ± 0.1% v. Ew. Genauigkeit der Raumtemperatur (1) < ± 0.2% v. Ew. -
Seite 11: Bestellangaben
Kein Spitzenwertspeicher Beispiel: VDA-I - H - A - N - 2 - 1000 - 00 - HR11 - O Variabler Digitalverstärker inline, elektrischer Anschluss Sensorseitig = M16 6-Pin Halbbrücke, elektrischer Anschluss Steuerungsseitig = M12 5-Pin, Ausgangssignal = 0...10 VDC, Brücke = 2/4 (Halbbrücke), Bereich Ausgangssignal des Sensors = 1000µε, Reset-Typ = Externer Hoch-Reset 24V mit Power-On-Reset, kein Spitzenwertspeicher... - Seite 12 80537_MAN_VDA-I_10-2017_DEU...
- Seite 14 GEFRAN Spa Via Sebina 74 25050 Provaglio d’Iseo (Bs) - Italien Tel.: +39 0309888.1 Fax: +39 0309839063 info@gefran.com http://www.gefran.com...
