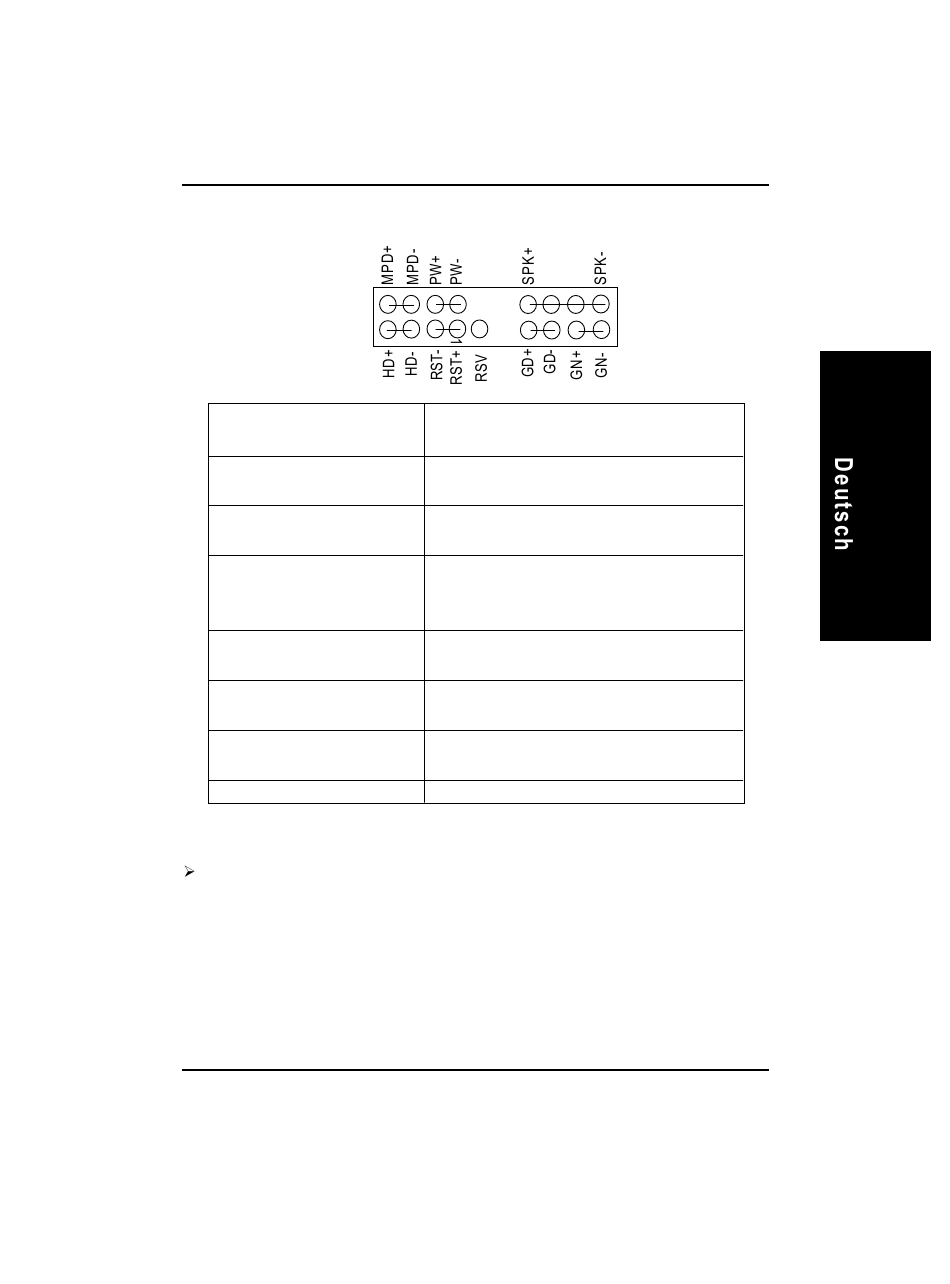

G) F_PANEL (2x10-poliger Anschluss)
2
1
GN (Grün-Schalter)
GD (Grün-LED)
HD (IDE-Festplattenaktivitäts-LED) Pol 1: LED Anode(+)
SPK (Lautsprecheranschluss)
RE (Reset-Schalter)
PW (Soft Power-Anschluss)
MPD(Meldungs-LED/Strom-/
Sleep-LED)
RSV
Bitte verbinden Sie gemäß der obigen Pol-Zuweisung die Strom-LED, PC-Lautsprecher, Reset-
Schalter und Netzschalter usw. auf der Frontseite des Computers mit dem F_PANEL-Anschluss.
1
1
1
1
1
Offen: Normalbetrieb
Zu: Grün-Modus
Pol 1: LED Anode(+)
Pol 2: LED Kathode(-)
Pol 2: LED Kathode(-)
Pol 1: VCC(+)
Pol 2- Pol 3: NC
Pol 4: Daten(-)
Offen: Normalbetrieb
Zu: Hardwaresystem reset
Offen: Normalbetrieb
Zu: Ein-/Ausschalten
Pol 1: LED Anode(+)
Pol 2: LED Kathode(-)
Reserviert
1 9
Hardwareinstallation
20
1
19
