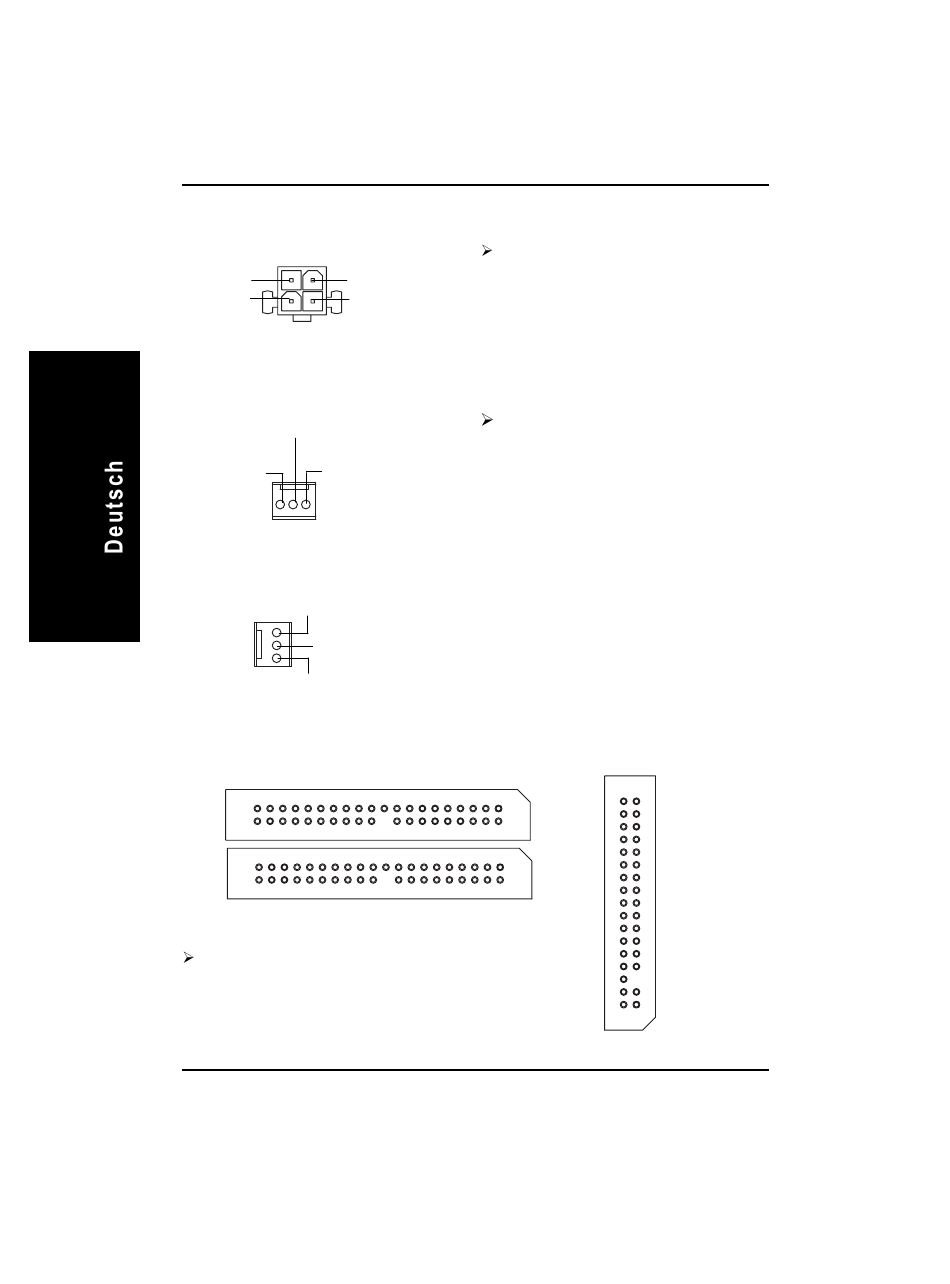

GA-8IG Motherboard
Q) ATX_12V ( +12V Netzanschluss)
2
1
Erdung
Erdung
+12V
+12V
4
3
A) CPU_FAN (CPU-Kühleranschluss)
+12V/Control
Erdung
N C
1
E) SYS_FAN (System-Kühleranschluss)
Erdung
1
+12V/Control
N C
C ) FDD /IDE1 / IDE2
[Floppy-Anschluss / IDE1- / IDE2-Anschluss (Primär/Sekundär)]
IDE2
IDE1
Wichtiger Hinweis:
Schließen Sie bitte die erste Festplatte an IDE1 und das
CDROM-Laufwerk an IDE2 an.
Dieser Anschluss (ATX +12V) liefert der CPU
die Betriebsspannung (Vcore).
Wenn dieser " ATX+ 12V-Anschluss" nicht
angeschlossen wurde, kann das System nicht
gestartet werden.
Nehmen Sie bitte zur Kenntnis, dass die richtige
Installation eines CPU-Kühlers sehr wichtig ist,
um die CPU vor Funktionsstörungen oder
Schäden durch Überhitzung zu schützen. Der
CPU-Kühleranschluss unterstüzt max. 600 mA.
1
1
1 6
FDD
1
