e2 elektro INFRAe2 Montage, Bedienung Seite 2

Montage
1

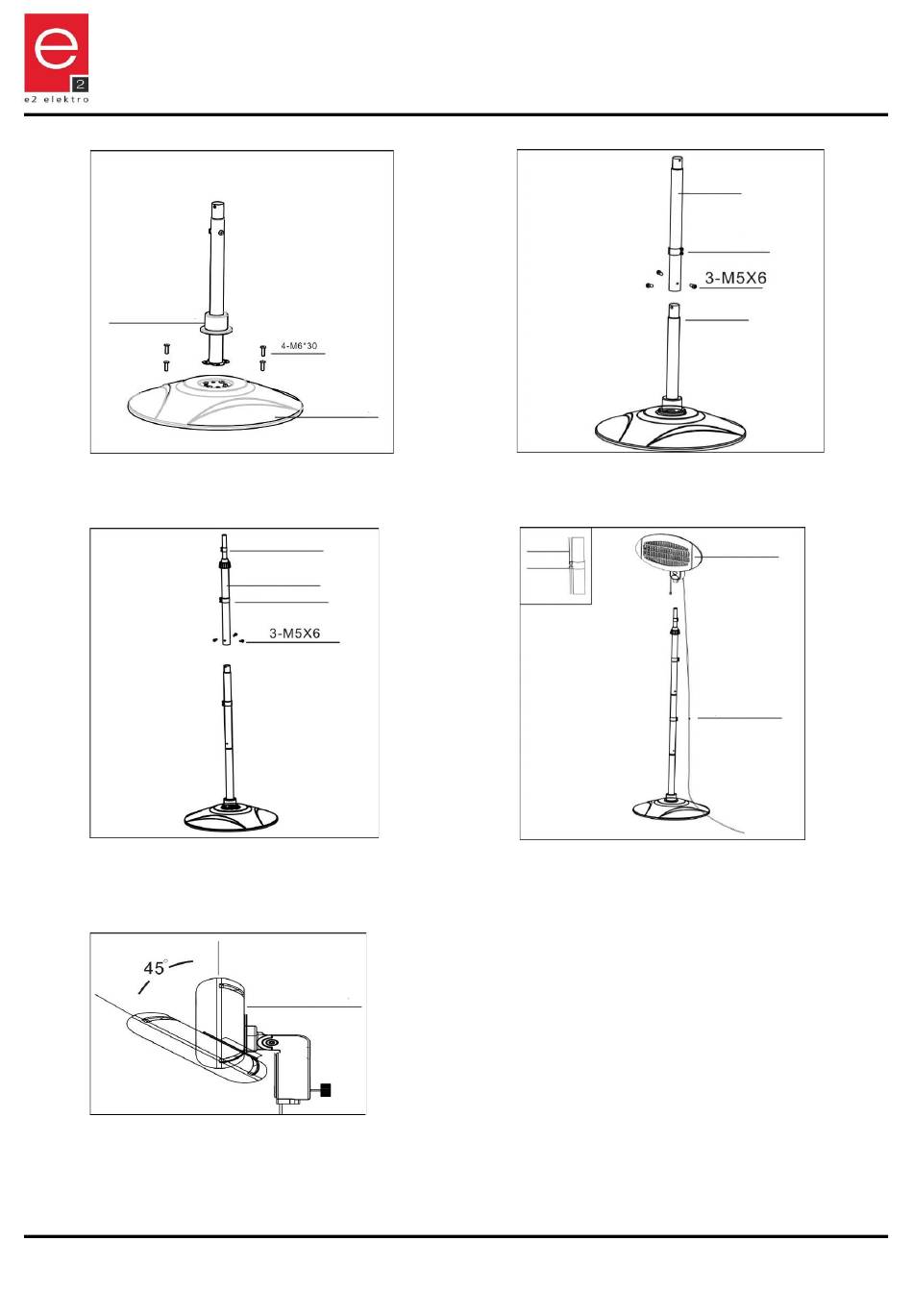

1. Stellen Sie das untere Stativ-Rohr (1) auf die Basis (2)
und fixieren Sie es mit den 4 Stk. M6x30 Schrauben.
3. Die Kabelklemmen (4) auf das obere Rohr (5) stecken.
Danach stecken Sie das obere Rohr (5) auf das mittlere
Rohr (3) und fixieren es mit den 3 Stk. M5X6 Schrauben.
5. Das Heizelement (6) kann je nach Bedarf in
einem Winkel von 0° bis 45° geschwenkt werden.
Dazu die Fixierungsschrauben lockern und wieder
fixieren.
August 2020 - Technische Änderungen vorbehalten
e2 elektro GmbH Theodor-Simoneit-Straße 2 4160 Aigen-Schlägl T: +43 7281 80200-0 F: +43 07281 80200-10 Mail: office@e2.at www.e2.at
2
2.
(optional) und fixieren Sie es mit den 3 Stk. M5X6 Schrauben.
4
5
4
4.
6
Vorsprung durch e2
Stecken Sie das mittlere Rohr (3) auf das untere Rohr (1)
Die Kabelklemme (4) auf das Rohr stecken.
7
4
Stecken Sie das Heizelement (6) auf das obere Rohr (5)
und fixieren Sie es durch Drehung der Befestigungs-
schraube am Heizelement.
Anschlußleitung (7) and den Kabelklemmen (4) fixieren.
.
3
4
1
6
7
