D
a

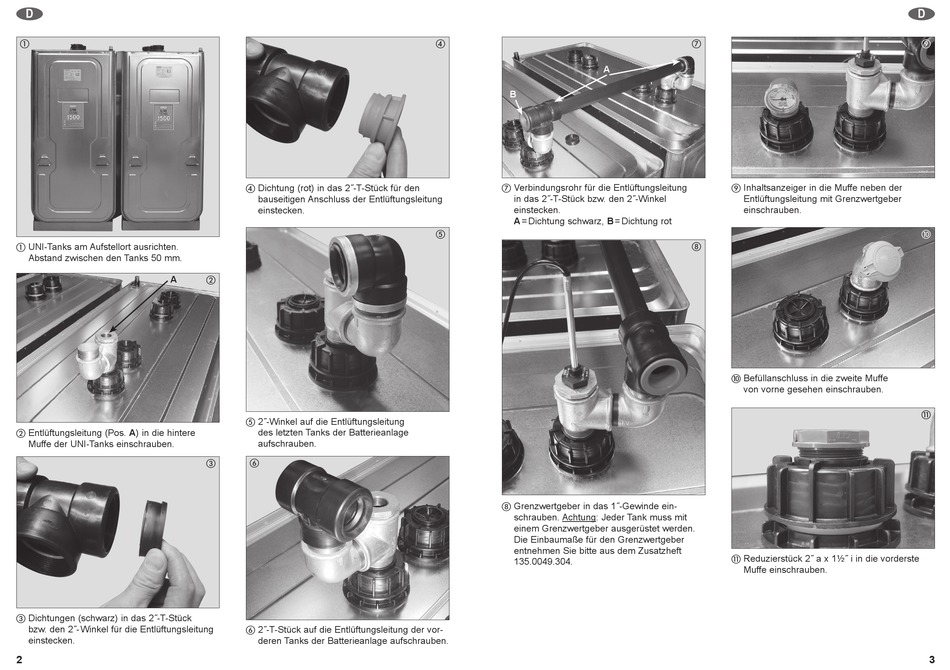

a UNI-Tanks am Aufstellort ausrichten.
Abstand zwischen den Tanks 50 mm.
A
b Entlüftungsleitung (Pos. A) in die hintere
Muffe der UNI-Tanks einschrauben.
c Dichtungen (schwarz) in das 2 ˝-T-Stück
bzw. den 2 ˝- Winkel für die Entlüftungsleitung
einstecken.
2
d Dichtung (rot) in das 2 ˝-T-Stück für den
bauseitigen Anschluss der Entlüftungsleitung
einstecken.
b
e 2 ˝-Winkel auf die Entlüftungsleitung
des letzten Tanks der Batterieanlage
aufschrauben.
c
f
f 2 ˝-T-Stück auf die Entlüftungsleitung der vor-
deren Tanks der Batterieanlage aufschrauben.
d
A
B
g Verbindungsrohr für die Entlüftungsleitung
in das 2 ˝-T-Stück bzw. den 2 ˝-Winkel
einstecken.
A = Dichtung schwarz, B = Dichtung rot
e
h Grenzwertgeber in das 1 ˝-Gewinde ein-
schrauben. Achtung: Jeder Tank muss mit
einem Grenzwertgeber ausgerüstet werden.
Die Einbaumaße für den Grenzwertgeber
entnehmen Sie bitte aus dem Zusatzheft
135.0049.304.
g
i Inhaltsanzeiger in die Muffe neben der
Entlüftungsleitung mit Grenzwertgeber
einschrauben.
h
j Befüllanschluss in die zweite Muffe
von vorne gesehen einschrauben.
k Reduzierstück 2 ˝ a x 1½ ˝ i in die vorderste
Muffe einschrauben.
D
i
j
k
3
