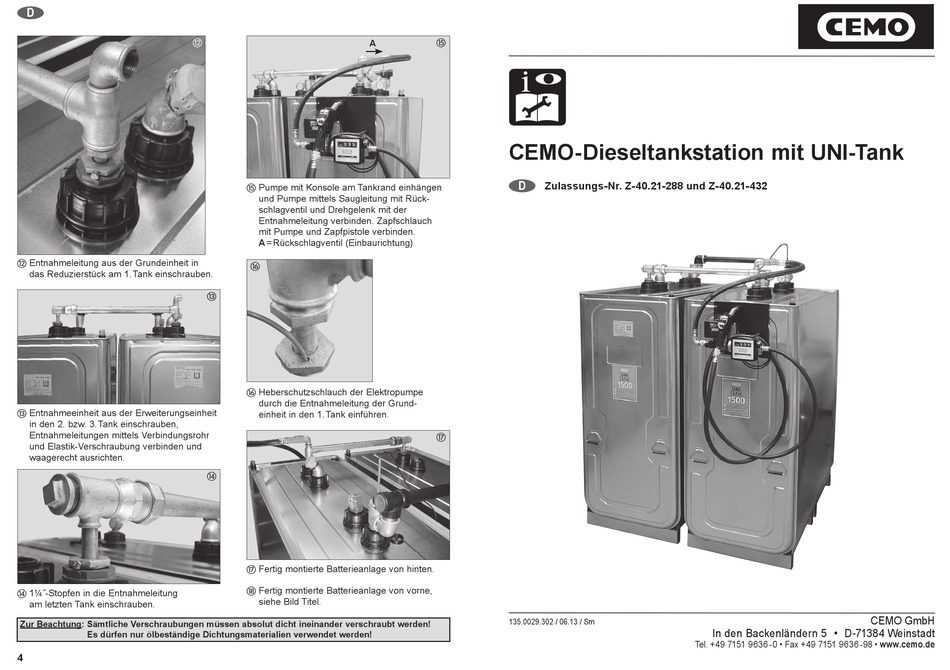

l Entnahmeleitung aus der Grundeinheit in
das Reduzierstück am 1. Tank einschrauben.
m Entnahmeeinheit aus der Erweiterungseinheit
in den 2. bzw. 3. Tank einschrauben,
Entnahmeleitungen mittels Verbindungsrohr
und Elastik-Verschraubung verbinden und
waagerecht ausrichten.
n 1¼ ˝-Stopfen in die Entnahmeleitung
am letzten Tank einschrauben.
Zur Beachtung: Sämtliche Verschraubungen müssen absolut dicht ineinander verschraubt werden!
Es dürfen nur ölbeständige Dichtungsmaterialien verwendet werden!
4
A
o Pumpe mit Konsole am Tankrand einhängen
und Pumpe mittels Saugleitung mit Rück-
schlagventil und Drehgelenk mit der
Entnahmeleitung verbinden. Zapfschlauch
mit Pumpe und Zapfpistole verbinden.
A = Rückschlagventil (Einbaurichtung)
p
m
p Heberschutzschlauch der Elektropumpe
durch die Entnahmeleitung der Grund-
einheit in den 1. Tank einführen.
n
q Fertig montierte Batterieanlage von hinten.
r Fertig montierte Batterieanlage von vorne,
siehe Bild Titel.
o
CEMO-Dieseltankstation mit UNI-Tank
D
Zulassungs-Nr. Z-40.21-288 und Z-40.21-432
q
135.0029.302 / 06.13 / Sm
CEMO GmbH
In den Backenländern 5 • D-71384 Weinstadt
Tel. +49 7151 9636 -0 • Fax +49 7151 9636 -98 • www.cemo.de
