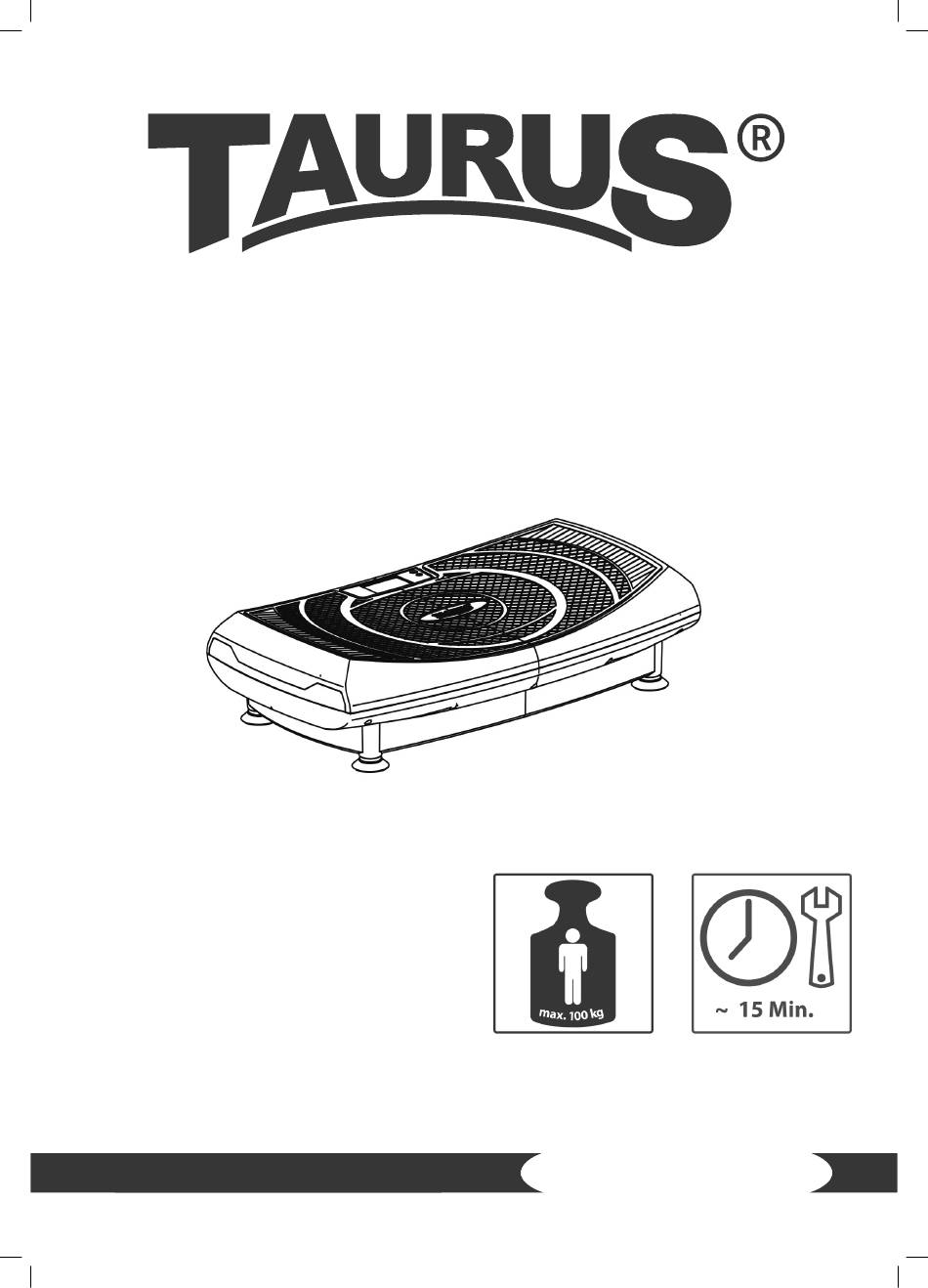

- Seite 1 Montage- und Bedienungsanleitung TFVT5.01.03 Vibrationsplatte TF-VT5...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau 2.3.1 Anbringen der Haltegriffe BEDIENUNGSANLEITUNG Geräteübersicht 3.1.1 Bedienfeld 3.1.3 Fernbedienung 3.1.2 Funktionen Gerät einschalten Standby-Modus Manueller Modus 3.4.1 Bedienfeld 3.4.2 Fernbedienung Automatischer Modus 3.5.1 Bedienfeld 3.5.2 Fernbedienung Trainingspositionen LAGERUNG UND TRANSPORT... - Seite 4 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT...
-
Seite 5: Haftungsausschluss
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit... -
Seite 6: Zu Dieser Anleitung
ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden. -
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Anzeige von Zeit Geschwindigkeitsstufe Modus/Programm Funktion/Vibrationsart Programme insgesamt: Manuelle Programme: Automatische Programme: Geschwindigkeitsstufen: Motoren (3 Stk.): 200 W 200 W 40 W Frequenzbereiche: 7–12 Hz (Oszillation) 21,6–31,6 Hz (vertikal) 5,5–8 Hz (linear) Amplitude: 1–12 mm Gewicht und Maße: Artikelgewicht (brutto, inkl. -
Seite 8: Persönliche Sicherheit
Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 9: Elektrische Sicherheit
Elektrische Sicherheit ⚠ GEFAHR Um die Gefahr eines Stromschlags zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠... -
Seite 10: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. VORSICHT ⚠... -
Seite 11: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 12: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. 2.3.1 Anbringen der Haltegriffe ⚠... -
Seite 13: Bedienungsanleitung
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Geräteübersicht Bezeichnung Bezeichnung Trittgummi Untere Abdeckung Lichtleiste (grün, blau, rot) Netzschalter Standfußpolster Netzanschluss Obere Abdeckung Mittlere Abdeckung... -
Seite 14: Bedienfeld
3.1.1 Bedienfeld Bezeichnung Bezeichnung Modus Geschwindigkeit erhöhen Funktionen Zeit erhöhen Infrarotempfänger für die Zeit verringern Fernbedienung Start/Stop AN/AUS Geschwindigkeit verringern... -
Seite 15: Fernbedienung
3.1.3 Fernbedienung Bezeichnung AN/AUS Modus Start/Stop Zeit erhöhen Geschwindigkeit erhöhen Geschwindigkeit verringern Zeit verringern 3.1.2 Funktionen Symbol Funktion Vertikale Bewegung Horizontale Bewegung Vibration Fettverbrennung + Horizontale Bewegung Fettverbrennung + Vibration Horizontale Bewegung + Vibration Fettverbrennung + Horizontale Bewegung + Vibration... -
Seite 16: Gerät Einschalten
Gerät einschalten Stecken Sie den Netzstecker ein und betätigen Sie den Netzschalter. HINWEIS Wenn auf der Anzeige „- - -“ erscheint, befindet sich das Gerät im Standby-Modus. Um in die Standard-Anzeige zu wechseln, drücken Sie den AN/AUS-Knopf. Das Display zeigt „TIME, 10:00, “... -
Seite 17: Fernbedienung
3.4.2 Fernbedienung HINWEIS Die Fernbedienung kann nur in einem Radius von 2,5 m verwendet werden. Um eine Funktion zu wählen, drücken Sie die entsprechende Taste für die Funktion auf der Fernbedienung. Nach Wählen der Funktion, kann die Dauer mithilfe der Tasten (21 & 24) eingestellt werden (zwischen 1 und 10 Minuten). - Seite 18 Automatischer Modus: Ablaufdiagramm der Programme...
-
Seite 19: Trainingspositionen
Trainingspositionen Das Training mit einer Vibrationsplatte bietet viele gesundheitliche Vorteile. Es kann die körperliche Fitness, Muskelkondition und den Stoffwechsel verbessern. Wärmen Sie sich vor der Verwendung der Vibrationsplatte mit Dehnübungen auf, um Muskelkrämpfe und Verletzungen vorzubeugen. Überanspruchen Sie Ihren Körper nicht und beenden Sie das Aufwärmen oder das Training rechtzeitig. -
Seite 20: Beschreibung
Abbildung Beschreibung Platzieren Sie Ihre Schultern auf dem Boden und legen Sie sich mit beiden Beinen auf die Virbationsplatte. Halten Sie Ihre Knie zusammen und heben Sie Ihre Hüfte an. Sobald Sie Ihren Körper anheben, heben Sie Ihre Fersen an, um Ihre Schenkel und Hüfte anzuspannen. -
Seite 21: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen. WARNUNG ⚠... -
Seite 22: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 23: Fehlercodes Und Fehlersuche
Fehlercodes und Fehlersuche Die Elektronik des Gerätes führt kontinuierlich Tests durch. Bei Abweichungen erscheint auf dem Display ein Fehlercode und der normale Betrieb wird zu Ihrer Sicherheit gestoppt. Trennen Sie das Gerät vom Netz, stecken Sie das Netzkabel ER01 Ausfall des ein und starten Sie das Gerät neu. -
Seite 24: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 25: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen bitte folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Vibrationsplatte Modellbezeichnung: Artikelnummer: TF-VT5... -
Seite 26: Teileliste
Teileliste Bezeichnung (ENG) Anz. Bezeichnung (ENG) Anz. Rubber plate Rocker switch Console board Fuse 3.15A Philip screw ST3*8 Socket Console overlay Internal wire (A group of three) Upper cover Bottom Cover Middle cover Foot cushion Nylon nut M8 Power cord Flat washer φ8 Screw M5*30 Linear sleeve... -
Seite 27: Explosionszeichnung
Explosionszeichnung Quantity e） Power Mode Start/Stop Time Speed... -
Seite 28: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 29 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 30: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... -
Seite 31: Webshop Und Social Media
LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit derzeit 80 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen. - Seite 32 TF-VT3-3 Vibrationsplatte...
