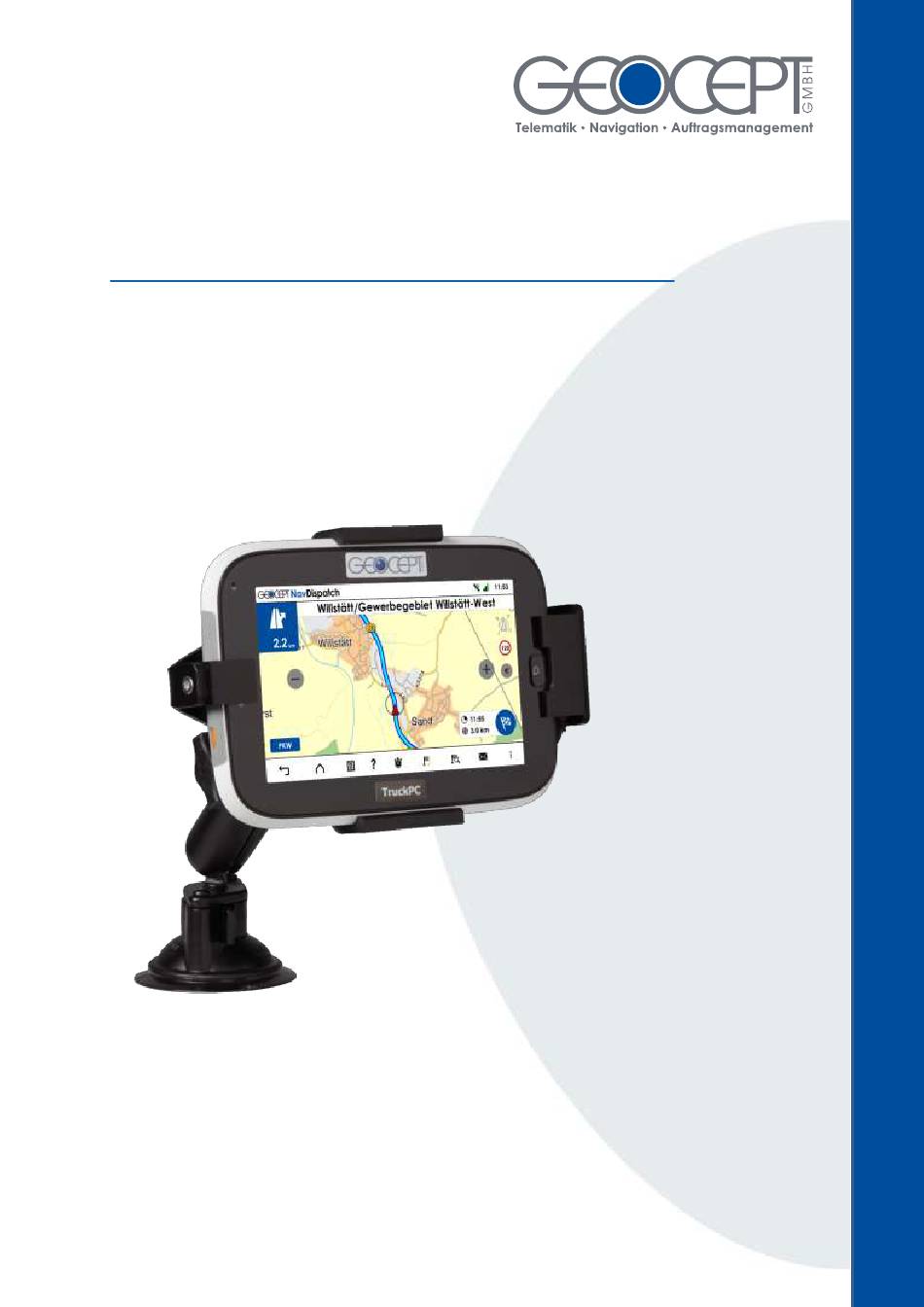

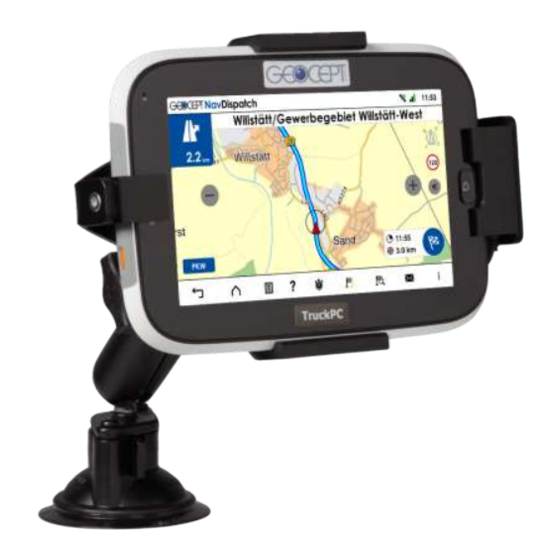

- Seite 1 GEOCEPT TruckPC 5 DisplayPC-5 „Schnell“-Einbau GEOCEPT GmbH Industriestr. 1 D – 77731 Willstätt Tel. +49-7852-99495-90 Fax +49-7852-99495-99 www.geocept.com info@geocept.com Version 2.1/ 2018-08-15...
-
Seite 2: Inhaltsverzeichnis
Inbetriebnahme und Funktionstests durch den Einbauer ......... 14 Einschalt-Test ......................14 Fahrzeugdaten ......................14 Mobilfunk-Verbindungstest ..................14 GPS-Test ........................14 Ausschalt-Test ......................15 Test digitaler Tacho (sofern angeschlossen) ............16 Test Signal-Eingänge intern/extern (sofern angeschlossen)......17 Test Fahrgestell CAN/FMS (sofern angeschlossen) ..........21 © GEOCEPT GmbH, Willstätt... -
Seite 3: Montage Des Truckpcs
Die runde Grundplatte wird auf der Armatur aufgeschraubt und mit der Flügelmutter kann die Position des Gelenkarms gewählt werden: Achten Sie darauf, dass der PC nicht freischwebend angebracht wird. Die Halterung oder der Gelenkarm sollte auf der Armatur aufstehen, um Schwingungen des Bild- schirms zu minimieren. © GEOCEPT GmbH, Willstätt... -
Seite 4: Der Stromanschluss
10A Sicherung ab. Wichtig 3: den AMP-Superseal 2-PIN-Stecker auf der Armatur verbauen. Am besten an der Beifahrerseite über dem Sicherungskasten aus der Armatur rausführen. Sofern der Stecker zugänglich verbaut ist, kann das Gerät im Defektfall einfach getauscht werden. © GEOCEPT GmbH, Willstätt... -
Seite 5: Gps-Antenne Montieren
Windabweiser) 1.4 Die Dachantenne – die Referenzlösung Vorsicht: der Mindestabstand von 50cm zu anderen Antennen muss eingehalten werden. Um die Dachantenne zu montieren muss ein ca. 16 bis 18mm Loch in das Fahrzeug- dach gebohrt werden!! © GEOCEPT GmbH, Willstätt... - Seite 6 (auf Kodierung achten), gut andrücken und mit dem mitgeliefer- ten Schrumpfschlauch vorsichtig und nicht zu heiß verkleben. Hinweis: an dem runden Schraubstecker (1) kann auf Wunsch auch ein Innen-GPS- Empfänger angebracht werden, sofern kein Loch ins Dach gebohrt werden kann. © GEOCEPT GmbH, Willstätt...
-
Seite 7: Zusatzoptionen Und Sonderlösungen
2 Zusatzoptionen und Sonderlösungen 2.1 Eigene Mobilfunk-Karte verwenden Der TruckPC wird normalerweise fertig bestückt mit einer SIM-Karte von GEOCEPT ausgeliefert. Wenn Sie jedoch den TruckPC explizit ohne Mobilfunk SIM-Karte bestellt haben, dann ist es zwingend erforderlich, dass Sie eine eigene SIM-Karte einsetzen. Stellen Sie si- cher, dass die SIM-Karte für den Internet Datenverkehr aktiviert ist und mindestens... -
Seite 8: Sim-Karte Einsetzen
Nun kann der Halter oben leicht weggebogen und der DisplayPC gelöst werden. Der kurze Stromanschlussstecker und der Winkel-USB-Stecker können ausgesteckt wer- den, um den PC vollständig entnehmen zu können. 2.1.2 Sim-Karte einsetzen Die Abdeckung auf der linken Seite des PCs mit dem Finger lösen. © GEOCEPT GmbH, Willstätt... - Seite 9 Die SIM-Karte muss vollständig drin sein und einrasten; sie liegt 1-2 mm tiefer als der Gehäuserand. Um die Karte wieder zu entfernen wird sie vorsichtig weiter eingescho- ben und eine Feder schiebt die Karte wieder nach außen. © GEOCEPT GmbH, Willstätt...
-
Seite 10: Anschlussverteiler Für Zusätzliche Signaleingänge
Aufspielen eines Updates gut zugänglich sein. Außerdem ist es hilf- reich, wenn man das Kabel hier trennen kann, um den PC ggf. zu tauschen. Wenn Sie die Anschlussverteilerbox zunächst nicht nutzen möchten, dann kann der GPS- Empfänger (4) auch direkt am PC-Schraubstecker (5) angeschlossen werden. © GEOCEPT GmbH, Willstätt... -
Seite 11: Zusätzliche Fahrzeugsignale Über Die Io-Box Anschließen
A1, H1: Analog-Eingang oder Digital-Eingang für Spannungen von 5 bis 33V. • E1, D1, (L1): Analog-Eingang oder Digital-Eingang für Masseschaltung. Hinweis: L1 darf nicht belegt werden, stattdessen L2-4 verwenden. • GND: mit Masse (Klemme 31) verbinden. • BATT: mit Dauerplus (Klemme 30) verbinden – Spannungseingang (9-36V). © GEOCEPT GmbH, Willstätt... -
Seite 12: Fahrtenschreiber Anschließen (Analoger Oder Digitaler Tachograph)
Welche Fahrzeugsignale konkret an der IO-Box angeschlossen werden sollen, muss im Vorfeld mit uns geklärt und entsprechend in der Software konfiguriert werden. Üb- lich ist es u.a. je nach genutztem GEOCEPT NavDispatch Modul und Fahrzeugtyp, diese Signale anzuschließen: Tachopulse (analoger Fahrtenschreiber), Rückwärtsgang (Rückfahrleuchte), Neben- antrieb, Licht, Türschalter, Nährungsschalter (Schüttung), sonstige Taster und Senso-... -
Seite 13: Digitaler Tachograph
Wichtig: die beiden Spannungs-Kabel müssen unbedingt gesondert mit 7,5-10A Si- cherungen versehen werden. Wichtig 2: der braune D-Stecker ist oft nicht am Tacho vorhanden. In dem Fall kann der bei Kienzle/VDO unter der Artikelnummer HS53-6600-084 und HW32-260 (für den einen Einsatz) bestellt werden. © GEOCEPT GmbH, Willstätt... -
Seite 14: Inbetriebnahme Und Funktionstests Durch Den Einbauer
3.1 Einschalt-Test Zündung an (bzw. Armaturenschalter an) und der PC startet ca. 10 Sekunden verzö- gert. Es sollte ca. 60-90 Sekunden dauern bis die Applikation GEOCEPT NavDispatch vollständig gestartet und am Bildschirm zu sehen ist. 3.2 Fahrzeugdaten Die Anmeldedaten sind hinterlegt und eine Eingabe Ihrerseits ist nicht erforderlich. -
Seite 15: Ausschalt-Test
Wenn Sie die Zündung während des Ausschaltprozesses aus und wieder ein- schalten, so muss der TruckPC an bleiben und das oben angezeigte Aus- schaltmenü verschwinden. Sollte a.) oder b.) fehlschlagen, so ist die zündungsabhängige Stromzufuhr nicht rich- tig angeschlossen. © GEOCEPT GmbH, Willstätt... -
Seite 16: Test Digitaler Tacho (Sofern Angeschlossen)
Test digitaler Tacho (sofern angeschlossen) Wechseln Sie aus dem Hauptmenü über das Info-Symbol zum Button Zusatzmenü. Durch Antippen des Buttons kommen Sie zu den Tacho-Daten. © GEOCEPT GmbH, Willstätt... -
Seite 17: Test Signal-Eingänge Intern/Extern (Sofern Angeschlossen)
Eingangssignale ändern. Prüfen Sie ebenso, dass die Werte den richtigen Be- zeichnern zugeordnet sind. Sollte dies nicht der Fall sein, dann sind die Signale entwe- der noch nicht richtig angeschlossen oder in der Software noch nicht konfiguriert. Kontaktieren Sie uns bitte, sofern Letzteres der Fall ist. © GEOCEPT GmbH, Willstätt... - Seite 18 Es öffnet sich dieser Dialog: © GEOCEPT GmbH, Willstätt...
- Seite 19 Hinweis sofern Analog-Tacho angeschlossen an F1: die Tachogeschwindigkeit wird zunächst mit falschen Werten angezeigt. Der Wert muss aber bei Geschwindigkeits- änderungen entsprechend variieren. Richtige Werte erscheinen erst nachdem meh- rere Minuten lang eine möglichst konstante Geschwindigkeiten über 60km/h gefah- ren wurden. © GEOCEPT GmbH, Willstätt...
- Seite 20 Der Interne Dialog sieht wie folgt aus. Hier werden auch Schüttungen gezählt, die über CleANopen anliegen: Es öffnet sich dieser Dialog: © GEOCEPT GmbH, Willstätt...
-
Seite 21: Test Fahrgestell Can/Fms (Sofern Angeschlossen)
3.7 Test Fahrgestell CAN/FMS (sofern angeschlossen) Über das Zusatzmenü gelangen Sie auch zu den CAN-FMS Daten. Prüfen Sie, dass hier entsprechende Daten anliegen. Es öffnet sich dieser Dialog: © GEOCEPT GmbH, Willstätt...
