BETRIEB

Die MSI Wägebrücke ist so ausgelegt, dass sie nur auf die vertikale Komponente der ausgeübten Gewichts-
kraft reagiert. Die MSI besteht hauptsächlich aus einem festen (statischen) Trägerrahmen und einem
beweglichen (dynamischen) Rahmen.
Der statische Rahmen ist der Hauptträger der Waage zwischen den Förderbandholmen. Auf ihn ist der
dynamische Rahmen der Wägezelle montiert.
Der dynamische Rahmen dient zur Aufnahme der Wägerollenstation und überträgt das Fördergutgewicht auf
die Wägezellen.
Das Fördergut auf dem Band übt über die Rollenstation eine Kraft auf den dynamischen Rahmen aus. Dieser
biegt sich proportional zu der Gewichtskraft durch. Die Bewegung in der Wägezelle wird durch die eingebaute
DMS erfasst. Die Versorgungsspannung des Messumformers wird in ein lastproportionales Signal
umgewandelt und an den Messumformer zurückgesandt. Die Auslenkung der Wägezellen wird durch einen
mechanischen Anschlag vor Überlastung geschützt.

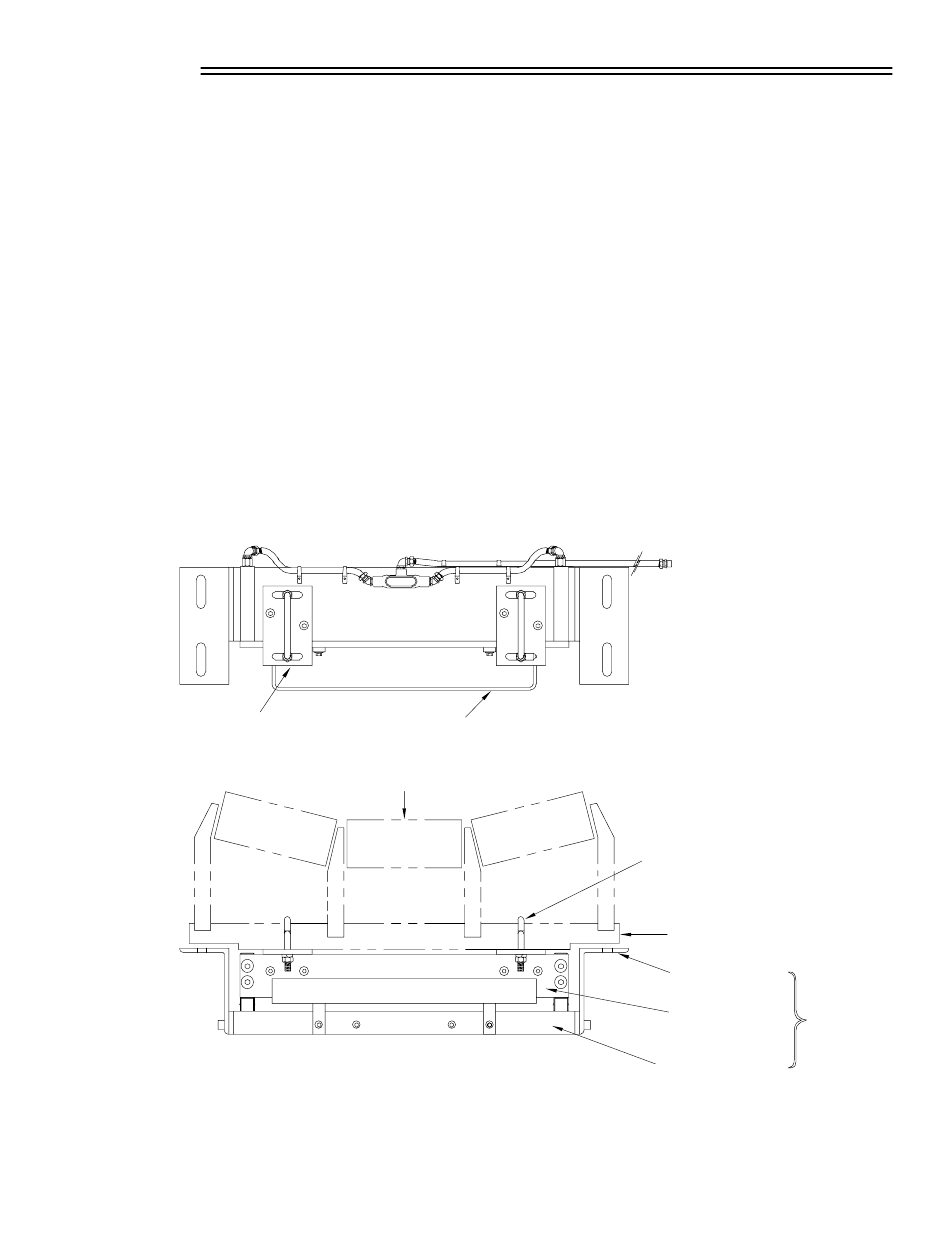

Montagebügel für die
Rollenstation
PL-319-3
Bügel für das Testgewicht
Gewichtskraft
7
Klemme für
Rollenstation
Rahmen der Rollenstation
Montagebügel für
die Bandwaage
Wägebrücke
dynamischer
Träger
statischer
Träger
