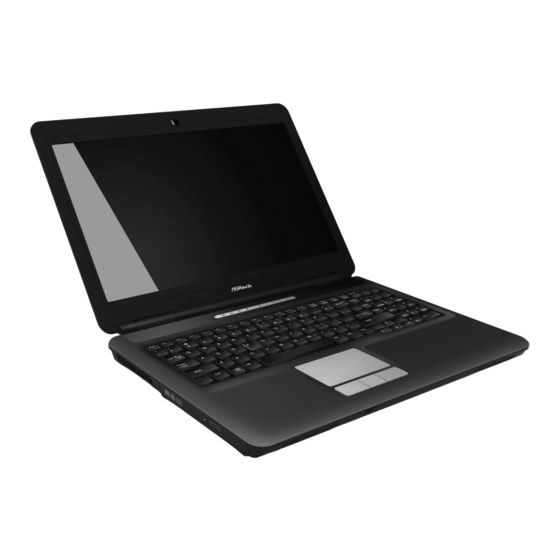

- Seite 1 Multi Book M15 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis 1. Einführung Über diese Bedienungsanleitung 6 Hinweise für dieses Handbuch 6 2. Kennenlernen der Einzelteile Oberseite 10 Vorderseite 12 Rückseite 12 Rechte Seite 14 Linke Seite 15 3. Erste Schritte Stromversorgungssystem 18 Arbeiten mit Netzstrom Arbeiten mit Akkustrom 19 Einschalten des Notebook-PCs 20... - Seite 3 Inhalt Inhaltsverzeichnis (Forts.) Multi-Touch-Benutzung 31 Pflege des Touchpads 32 Automatisches Deaktivieren des Touchpads 32 Flash-Speicherkartenlesegerät 33 Optisches Laufwerk 34 Festplatte 36 Arbeitsspeicher (RAM) 37 Anschlüsse und Verbindungen 38 Netzwerkanschluss 38 Modemanschluss 39 Drahtlos-LAN-Verbindung (auf ausgewählten Modellen) 40 Windows Drahlosnetzwerkverbindung 41 Bluetooth-Drahtlosverbindung (auf ausgewählten Modellen) 42...
- Seite 4 Inhalt...
-
Seite 5: Einführung
1. Einführung Über diese Bedienungsanleitung Hinweise für dieses Handbuch Sicherheitsmaßnahmen HINWEIS: Fotos und Symbole in diesem Handbuch dienen nur dem künstlerischen Ausdruck und zeigen nicht, was tatsächlich in dem Produkt benutzt wird. -
Seite 6: Einführung In Den Notebook-Pc
Einführung in den Notebook-PC Über diese Bedienungsanleitung Sie lesen die Bedienungsanleitung des Notebook-PCs. Diese Bedienungsanleitung in- formiert Sie über die unterschiedlichen Komponenten in dem Notebook-PC sowie Ihre Benutzung. Diese Bedienungsanleitung ist in folgende Hauptabschnitte gegliedert: 1. Einführung in den Notebook-PC Stellt Ihnen den Notebook-PC und diese Bedienungsanleitung vor. -
Seite 7: Sicherheitsmaßnahmen
Einführung in den Notebook-PC Sicherheitsmaßnahmen Die folgenden Sicherheitsmaßnahmen dienen dazu, die Lebenszeit des Notebook-PCs zu verlängern. Beachten Sie alle Vorsichtsmaßnahmen und Anweisungen. Überlassen Sie alle Wartungsarbeiten dem qualifizierten Kundendienst, abgesehen von den Beschreibungen in diesem Handbuch. Benutzen Sie keine beschädigten Netzleitungen, Zubehörteile oder andere Peripheriegeräte. Benutzen Sie keine aggressiven Lösungsmittel wie Verdünner, Benzin oder andere Chemikalien auf oder in der Nähe der Oberfläche. - Seite 8 Einführung in den Notebook-PC...
-
Seite 9: Kennenlernen Der Einzelteile
2. Kennenlernen der Einzelteile Die Grundseiten des Notebook-PCs HINWEIS: Fotos und Symbole in diesem Handbuch dienen nur dem künstlerischen Ausdruck und zeigen nicht, was tatsächlich in dem Produkt benutzt wird. -
Seite 10: Oberseite
Kennenlernen der Einzelteile Oberseite Identifizieren Sie die Komponenten auf dieser Seite des Notebook-PCs anhand nachstehender Abbil- dung. HINWEIS: Die Tastatur fällt je nach Region unterschiedlich aus. -
Seite 11: Mikrofon (Eingebaut)
Kennenlernen der Einzelteile Kamera Bildschirm Drahtlos-Switch Netzschalter (Details folgen später in diesem Dokument) Betriebsanzeige (Details folgen später in diesem Dokument) Akkuladeanzeige (Details folgen später in diesem Dokument) Tastatur Mikrofon (eingebaut) Touchpad und Tasten Statusanzeigen (oben) -
Seite 12: Vorderseite
Kennenlernen der Einzelteile Vorderseite Identifizieren Sie die Komponenten auf dieser Seite des Notebook-PCs anhand nachstehender Abbil- dung. Lautsprecher (links und rechts) Rückseite Identifizieren Sie die Komponenten auf dieser Seite des Notebook-PCs anhand nachstehender Abbil- dung. HDMI LAN-Anschluss Modemanschluss (auf ausgewählten Modellen) WICHTIG! Das eingebaute Modem unterstützt nicht die Spannung, die bei Digi- taltelefonsystemen verwendet wird. -
Seite 13: Anschluss Für Kensington
Kennenlernen der Einzelteile USB-Anschluss (2.0/1.1) (auf ausgewählten Modellen) HDMI (High-Definition Multimedia Interface) Monitoranschluss Gleichstromeingang ACHTUNG: KANN WÄHREND DES BETRIEBS WARM BIS HEISS WERDEN. SIE DÜRFEN DAS NETZTEIL NICHT ABDECKEN UND NICHT IN DIE NÄHE IHRES KÖRPERS BRINGEN. Anschluss für Kensington -Diebstahlsicherung ®... -
Seite 14: Rechte Seite
Kennenlernen der Einzelteile Rechte Seite Identifizieren Sie die Komponenten auf dieser Seite des Notebook-PCs anhand nachstehender Abbil- dung. Kopfhörerausgang Mikrofoneingang USB-Anschluss (2.0/1.1) (auf ausgewählten Modellen) Flash-Speicherkartenlesegerät Statusanzeigen (seitlich) -
Seite 15: Linke Seite
Kennenlernen der Einzelteile Linke Seite Identifizieren Sie die Komponenten auf dieser Seite des Notebook-PCs anhand nachstehender Abbil- dung. Optisches Laufwerk... - Seite 16 Kennenlernen der Einzelteile...
-
Seite 17: Erste Schritte
3. Erste Schritte Arbeiten mit Netzstrom Arbeiten mit Akkustrom Einschalten des Notebook-PCs Überprüfen der Akkuladung Einschaltoptionen Energieverwaltungsarten Besondere Tastaturfunktionen Schalter und Statusanzeigen HINWEIS: Fotos und Symbole in diesem Handbuch dienen nur dem künstlerischen Ausdruck und zeigen nicht, was tatsächlich in dem Produkt benutzt wird. -
Seite 18: Stromversorgungssystem
Erste Schritte Stromversorgungssystem Arbeiten mit Netzstrom Die Stromversorgung des Notebook-PCs besteht aus zwei Teilen: dem Netzteil und dem Akkus- tromsystem. Das Netzteil wandelt Netzstrom von einer Steckdose zu Gleichstrom um, mit dem der Notebook-PC dann betrieben wird. Ihr Notebook- PC wird mit einem Universalnetzteil ausgeliefert. Dies bedeutet, dass Sie die Netzleitung an eine Steckdose mit 100-120 Volt oder 220-240 Volt anschließen können, ohne dabei Schalter einstellen... -
Seite 19: Arbeiten Mit Akkustrom
Erste Schritte Arbeiten mit Akkustrom Der Notebook-PC ist für den Betrieb mit einem herausnehmbaren Akku ausgelegt. Der Akku besteht aus mehreren Akkuzellen, die zusammen in einem Gehäuse untergebracht sind. Ein voll aufgeladener Akku liefert mehrere Stunden Akkustrom, was mithilfe der Funktionen für Energieverwaltung im BIOS- Setup verlängert werden kann. -
Seite 20: Einschalten Des Notebook-Pcs
Erste Schritte Einschalten des Notebook-PCs Wenn Sie den Notebook-PC einschalten, erscheint seine Einschaltmeldung auf dem Bildschirm. Gege- benenfalls können Sie die Helligkeit mit den Hotkeys einstellen. Müssen Sie das BIOS-Setup zur Einstel- lung oder Modifizierung der Systemkonfiguration ausführen, drücken Sie [F2] während des Systemstarts, um das BIOS-Setup aufzurufen. -
Seite 21: Überprüfen Der Akkuladung
Erste Schritte Überprüfen der Akkuladung Das Akkusystem implementiert den Smart Akku-Standard unter Windows, der es dem Akku ermöglicht, die im Akku vorhandene Restladung sehr genau auszugeben. Mit einem voll aufgeladenen Akku können Sie mit dem Notebook-PC einige wenige Stunden arbeiten. Der tatsächliche Wert ist jedoch unterschiedlich und hängt von der Benutzung der Energiesparfunktionen, Ihrer allgemeinen Arbeitsweise, der CPU, der Größe des Systemspeichers und der Bildschirmgröße ab. -
Seite 22: Stromversorgungsoptionen
Erste Schritte Stromversorgungsoptionen Der Netzschalter schaltet den Notebook-PC EIN und AUS oder versetzt den Notebook-PC in den Energiesparmodus oder in den Ruhezustand. Das tatsächliche Verhalten des Netzschalters kann in der Windows-Systemsteuerung unter „Energieoptionen” Ihren Wünschen angepasst werden. Für die anderen Optionen wie „Benutzer wechseln”, „Neustart”, „Ener- giesparmodus”... -
Seite 23: Energieverwaltungsarten
Erste Schritte Energieverwaltungsarten Der Notebook-PC verfügt über eine Reihe automatischer oder einstellbarer Energiesparfunktionen, mit denen Sie die Akkunutzungszeit maximieren und die Gesamtkosten über einen bestimmten Zeitraum (TCO) verringern können. Einige dieser Funktionen können Sie über das Menü Energie im BIOS-Setup steuern. -
Seite 24: Besondere Tastaturfunktionen
Erste Schritte Besondere Tastaturfunktionen Farbige Hotkeys Die farbigen Hotkeys auf der Tastatur des Notebook-PCs werden wie folgt definiert. Die farbigen Befehle können nur aufgerufen werden, indem zuerst die Funktionstaste gedrückt und gehalten wird, während eine Taste mit einem farbigen Befehl gedrückt wird. HINWEIS: Die Positionen der Hotkeys auf den Funktionstasten können je nach PC- Modell unterschiedlich sein, aber die Funktionen sind dieselben. - Seite 25 Erste Schritte Farbige Hotkeys (Forts.) Lautsprecher-Symbole (F10): Schaltet die Lautsprecher EIN und AUS (nur im Windows-Betriebssystem) Leiser-Symbol (F11): Verringert die Lautstärke des Lautsprechers (nur im Windows-Betriebssystem) Lauter-Symbol (F12): Erhöht die Lautstärke des Lautsprechers (nur im Windows-Betriebssystem) Num Lk (Einf): Schaltet das numerische Tastenfeld (Zahlensperre) EIN und AUS. Ermöglicht Ihnen die Nutzung eines größeren Tastaturteils für die Zahleneingabe.
-
Seite 26: Microsoft Windows-Tasten
Erste Schritte Microsoft Windows-Tasten Es gibt zwei besondere Windows-Tasten auf der Tastatur, die wie folgt beschrieben werden. Die Taste mit dem Windows-Logo aktiviert das Start-Menü, das sich unten links auf dem Windows-Desktop befindet. Die andere Taste, die wie ein Windows-Menü mit einem kleinen Cursor aussieht, aktiviert das Kontextmenü... -
Seite 27: Statusanzeigen
Erste Schritte Statusanzeigen Oberseite Anzeige der Zahlensperre Zeigt an, dass die Zahlensperre [Num Lk] aktiviert ist, wenn sie leuchtet. Mithilfe der Zahlensperre können Sie einige Buchstaben auf der Tastatur als Zahlen für eine einfachere Eingabe von Zahlen benutzen. Anzeige der Feststelltaste Zeigt an, dass die Großschrifteingabe [Feststelltaste] aktiviert ist, wenn sie leuchtet. -
Seite 28: Akkuladeanzeige
Benutzen des Notebook-PCs Statusanzeigen (Forts.) Rechte Seite Betriebsanzeige Die Betriebsanzeige leuchtet, wenn der Notebook-PC eingeschaltet ist, und sie blinkt langsam, wenn sich der Notebook-PC in der Betriebsart Suspend-to-RAM (Energiesparmodus) befindet. Die Betriebsanzeige leuchtet nicht, wenn der Notebook-PC ausgeschaltet ist oder er sich in der Betriebsart Suspend-to-Disk (Ruhezustand) befindet. -
Seite 29: Benutzen Des Notebook-Pcs
4. Benutzen des Notebook-PCs Zeigegerät Speichergeräte Flash-Speicherkartenlesegerät Optisches CD-Laufwerk Festplatte Arbeitsspeicher (RAM) Anschlüsse und Verbindungen Netzwerkanschluss Modemanschluss Drahtlos-LAN-Verbindung (auf ausgewählten Modellen) Bluetooth-Drahtlosverbindung (auf ausgewählten Modellen) HINWEIS: Fotos und Symbole in diesem Handbuch dienen nur dem künstlerischen Ausdruck und zeigen nicht, was tatsächlich in dem Produkt benutzt wird. -
Seite 30: Zeigegerät
Benutzen des Notebook-PCs Zeigegerät Das integrierte Touchpad-Zeigegerät des Notebook-PCs ist voll kompatibel mit allen PS/2-Mäusen mit zwei/drei Tasten und einem Scrollrad Das Touchpad reagiert auf Druck Cursorbewe- und enhält keine sich bewegenden Einzelteile; gung daher kann es nicht zu mechanischen Ausfäl- len kommen Dennoch ist ein Gerätetreiber Links klicken erforderlich, damit es mit einiger Anwendungs-... -
Seite 31: Multi-Touch-Benutzung
Benutzen des Notebook-PCs Multi-Touch-Benutzung Multi-Touch erkennt mehrere gleichzeitige Berührungspunkte, um erweiterte Softwareaktionen mit nur zwei Fingern vornehmen zu können Chirales Scrollen Berühren Sie die vertikale Scrollzone, wie abgebildet ist, und ziehen Sie Ihren Finger im oder gegen den Uhrzeigersinn, um ununterbrochen zu scrollen Dies ist praktisch zum Scrollen langer Dokumente Chirales Drehen Berühren Sie die linke vertikale Zone, wie abgebil-... -
Seite 32: Pflege Des Touchpads
Benutzen des Notebook-PCs Pflege des Touchpads Das Touchpad ist druckempfindlich. Wird es nicht richtig behandelt, kann es leicht Schaden nehmen. Beachten Sie die folgenden Vorsichtsmaßnahmen. • Vergewissern Sie sich, dass das Touchpad nicht mit Schmutz, Flüssigkeiten oder Fett in Kontakt kommt. -
Seite 33: Flash-Speicherkartenlesegerät
Benutzen des Notebook-PCs Flash-Speicherkartenlesegerät Normalerweise muss ein Speicherkartenlesegerät separat erworben werden, um Speicherkarten von Geräten wie Digitalkameras, MP3-Player, Mobiltelefonen und PDAs zu benutzen. In diesem Notebook- PC ist ein einziges Speicherkartenlesegerät eingebaut, das viele Flash-Speicherkarten lesen kann, wie im folgenden Beispiel aufgezeigt wird. Das integrierte Speicherkartenlesegerät ist nicht nur praktisch, sondern es ist auch schneller als die Mehrzahl andersartiger Speicherkartenlesegeräte, denn es bedient sich des internen PCI-Busses mit hoher Bandbreite. -
Seite 34: Optisches Laufwerk
Benutzen des Notebook-PCs Optisches Laufwerk Einlegen einer optischen CD/DVD 1. Drücken Sie die Auswurftaste des optischen 2. Ziehen Sie den Träger über die Vorderseite des Laufwerks bei eingeschaltetem Notebook- Laufwerks ganz heraus. Achten Sie darauf, PC, damit der Laufwerkträger teilweise nicht mit der Linse des CD-Laufwerks und herausgleitet. - Seite 35 Benutzen des Notebook-PCs Optisches Laufwerk (Forts.) Herausnehmen einer optischen Notauswurf CD/DVD Die tatsächliche Position ist je nach PC-Modell unterschiedlich Werfen Sie den Laufwerkträger aus und Der Notauswurf befindet sich in einem Loch drücken Sie den Rand der CD/DVD vorsich- im optischen Laufwerk und dient zum Auswer- tig in einem Winkel nach oben, um die CD/ fen des optischen Laufwerkträgers, sollte der DVD von der Nabe zu entfernen...
-
Seite 36: Festplatte
Benutzen des Notebook-PCs Festplatte Festplatten verfügen über höhere Kapazitäten und laufen sehr viel schneller als Diskettenlaufwerke und optische Laufwerke. Der Notebook-PC wird mit einer ersetzbaren Festplatte ausgeliefert. Aktuelle Festplatten unterstützen den S.M.A.R.T.- Mechanismus (Self Monitoring and Reporting Technology) zur Erkennung von Fest- plattenfehlern oder -ausfällen, noch bevor sie auftreten. -
Seite 37: Arbeitsspeicher (Ram)
Benutzen des Notebook-PCs Arbeitsspeicher (RAM) Zusätzlicher Arbeitsspeicher erhöht die Leistung von Anwendungen aufgrund von vermindertem Zugriff auf die Festplatte. Das BIOS erkennt automatisch die Größe des Arbeitsspeichers im System und konfiguriert das CMOS während des Dies ist nur POST-Vorgangs (Einschalteigentest) auf entsprechende Weise. Nach Installation des ein Beispiel Arbeitsspeichers braucht keine Hardware oder Software (einschließlich BIOS) einger- ichtet zu werden. -
Seite 38: Anschlüsse Und Verbindungen
Benutzen des Notebook-PCs Anschlüsse und Verbindungen Netzwerkanschluss Verbinden Sie ein Netzwerkkabel mit RJ-45-Anschlusssteckern an jedem Ende mit dem Modem-/Netzwer- kanschluss des Notebook-PCs und das andere Kabelende mit einem Hub oder Switch. Für 100 BASE-TX / 1000 BASE-T-Geschwindigkeiten benötigen Sie ein Netzwerkkabel der Kategorie 5 oder besser (nicht Kategorie 3) mit verdrillter Leitung. -
Seite 39: Modemanschluss
Benutzen des Notebook-PCs Modemanschluss HINWEIS: Das integrierte Modem und das Netzwerk können später nicht mehr als Upgrade installiert werden. Nach dem Kauf können Sie Modem und/oder Netzwerk als Erweiterungskarte installieren. Die Telefonleitung für den Anschluss des internen Modems des Notebook- PCs sollte zwei oder vier Drähte haben (nur zwei Drähte (Telefonleitung Nr 1) werden vom Modem verwendet) und über einen RJ-11-Anschlussstecker an beiden Enden verfügen Verbinden Sie ein Ende mit dem Modemanschluss... -
Seite 40: Drahtlos-Lan-Verbindung (Auf Ausgewählten Modellen)
Benutzen des Notebook-PCs Drahtlos-LAN-Verbindung (auf ausgewählten Modellen) Das als Option eingebaute Drahtlos-LAN ist ein kompakter, benutzerfreundlicher Drahtlos-Ethernet- Adapter. Durch Implementierung des IEEE 802.11-Standards für Drahtlos-LAN (auch WLAN) ist das als Option eingebaute Drahtlos-LAN befähigt, Daten auf sehr schnelle Weise mithilfe der Technologien Direct Sequence Spread Spectrum (DSSS) und Orthogonal Frequency Division Multiplexing (OFDM) auf 2,4 GHz/5 GHz Frequenzen zu übertragen. -
Seite 41: Windows Drahlosnetzwerkverbindung
Benutzen des Notebook-PCs Windows Drahlosnetzwerkverbindung Verbinden mit einem Netzwerk 1 Schalten Sie die Drahtlosfunktion für Ihr Modell EIN, sofern erforderlich (siehe Switche in Abschnitt 3) 3 Klicken Sie mit der rechten Maustaste auf das 2 Sie sollten das Netzwerksymbol „Nicht ver- Netzwerksymbol und wählen Sie Verbindung bunden”... -
Seite 42: Bluetooth-Drahtlosverbindung (Auf Ausgewählten Modellen)
Benutzen des Notebook-PCs Bluetooth-Drahtlosverbindung (auf ausgewählten Modellen) Notebook-PCs mit Bluetooth-Technologie benötigen keine Kabel mehr, um sich mit Blue- tooth-aktivierten Geräten zu verbinden. Bluetooth-aktivierte Geräte können z.B. Notebook- PCs, Desktop-PCs, Mobiltelefone und PDAs (Minicomputer) sein. Hinweis: Haben Sie Ihren Notebook-PC ohne integriertes Bluetooth erhalten, müs- sen Sie zur Benutzung von Bluetooth ein USB- oder ExpressCard Bluetooth-Modul anschließen.
