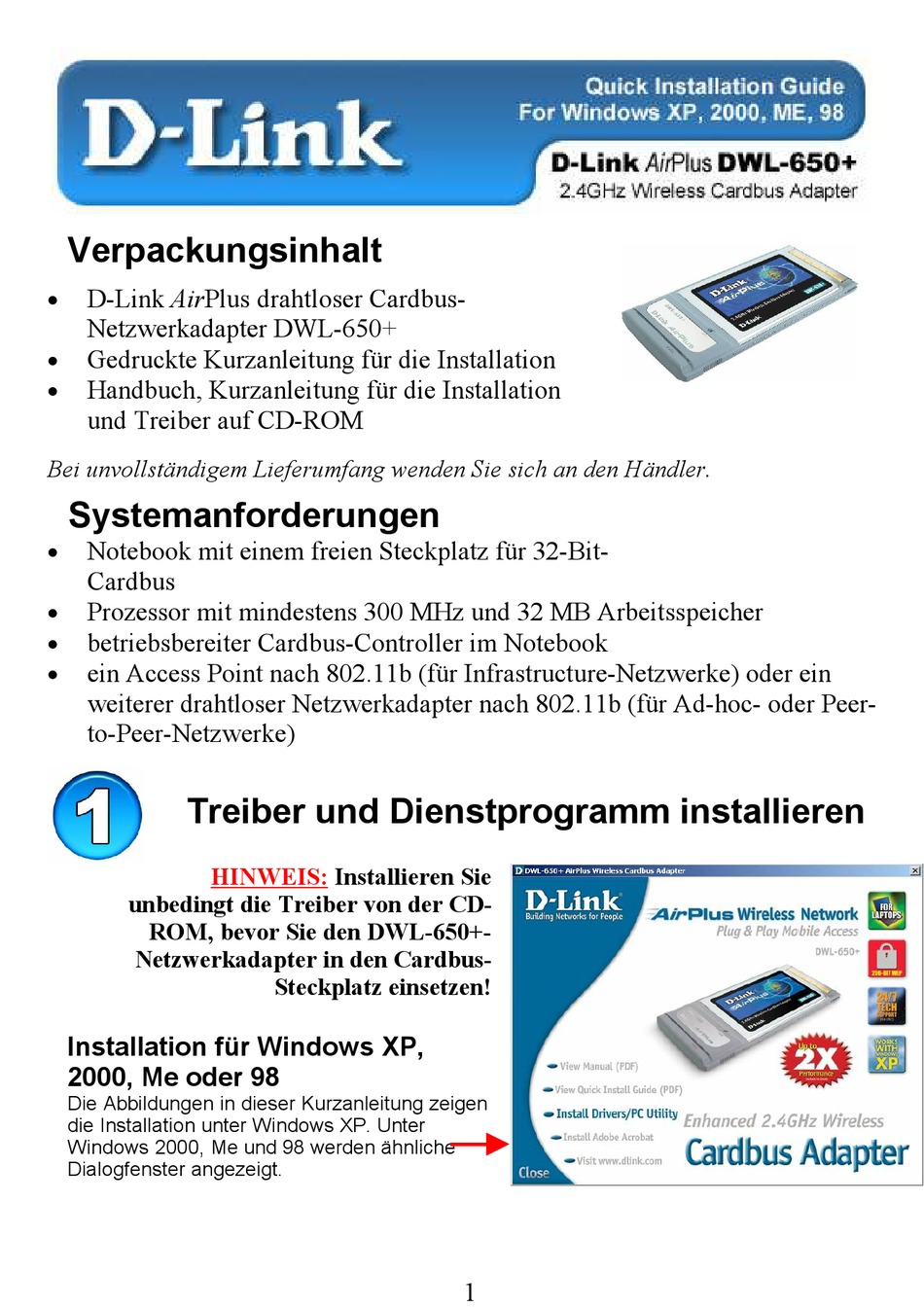

Verpackungsinhalt
D-Link AirPlus drahtloser Cardbus-
Netzwerkadapter DWL-650+
Gedruckte Kurzanleitung für die Installation
Handbuch, Kurzanleitung für die Installation
und Treiber auf CD-ROM
Bei unvollständigem Lieferumfang wenden Sie sich an den Händler.
Systemanforderungen
Notebook mit einem freien Steckplatz für 32-Bit-
Cardbus
Prozessor mit mindestens 300 MHz und 32 MB Arbeitsspeicher
betriebsbereiter Cardbus-Controller im Notebook
ein Access Point nach 802.11b (für Infrastructure-Netzwerke) oder ein
weiterer drahtloser Netzwerkadapter nach 802.11b (für Ad-hoc- oder Peer-
to-Peer-Netzwerke)
Treiber und Dienstprogramm installieren
HINWEIS:
unbedingt die Treiber von der CD-
ROM, bevor Sie den DWL-650+-
Netzwerkadapter in den Cardbus-
Installation für Windows XP,
2000, Me oder 98
Die Abbildungen in dieser Kurzanleitung zeigen
die Installation unter Windows XP. Unter
Windows 2000, Me und 98 werden ähnliche
Dialogfenster angezeigt.
Installieren Sie
Steckplatz einsetzen!
1
Werbung
Verwandte Anleitungen für D-Link AirPlus DWL-650+
Inhaltszusammenfassung für D-Link AirPlus DWL-650+
- Seite 1 Verpackungsinhalt D-Link AirPlus drahtloser Cardbus- Netzwerkadapter DWL-650+ Gedruckte Kurzanleitung für die Installation Handbuch, Kurzanleitung für die Installation und Treiber auf CD-ROM Bei unvollständigem Lieferumfang wenden Sie sich an den Händler. Systemanforderungen Notebook mit einem freien Steckplatz für 32-Bit- Cardbus ...
- Seite 2 DWL-650+ Utility and Driver on your computer. To continue, click Next. Abb. 2.1 Klicken Sie auf „Weiter“. Das D-Link AirPlus DWL-650+ Hilfsprogramm und der Treiber werden in folgenden Ordner installiert. Klicken Sie erneut auf „Weiter“. Das Dienstprogramm wird nun im voreingestellten Ordner installiert.
- Seite 3 The InstallShield Wizard has successfully installed D-Link AirPlus DWL- Wählen Sie die Option zum 650+ Utility and Driver. Before you can use the program, you must restart your computer. späteren Neustart des Computers. Klicken Sie auf „Fertig stellen“.
- Seite 4 DWL-650+ AirPlus-Verknüpfung auf dem Desktop (Abb. 3.2). {0> Die werksseitigen Einstellungen des DWL-650+-Netzwerkadapters gestatten den sofortigen Einsatz mit einem D-Link Air/AirPlus Wireless Router oder Access Point. (z. B. DI-713P, DI-714, DWL-900AP, DWL- 1000AP) Daraufhin wird das D-Link AirPlus DWL-650+-Dienstprogramm gestartet.
- Seite 5 Standardmäßig wird der Abschnitt „Link Info“ angezeigt. In diesem Abschnitt werden die folgenden Informationen angezeigt: Abb. 3.3. Dieses Dialogfeld ist in allen Windows-Versionen identisch. Status: Angezeigt wird die Hardwareadresse (Machine Address Code, MAC) des Access Point, mit dem der DWL-650+-Netzwerkadapter verbunden ist. SSID: Angezeigt wird der Name des drahtlosen Netzwerks (Service Set Identifier, SSID).
- Seite 6 Data Rate: Zeigt eine statistische Übersicht der gesendeten und empfangenen Daten. Werksseitige Voreinstellungen des DWL- 650+-Netzwerkadapters ändern Um die werksseitigen Voreinstellungen zu ändern, klicken Sie auf „Configuration“. SSID: Angezeigt wird der Name des drahtlosen Netzwerks (Service Set Identifier, SSID). Werksseitig ist dieser Wert auf „default“ eingestellt. Tragen Sie hier den SSID des Wireless Router oder Access Point ein.
-
Seite 7: Verbindung Mit Einem Netzwerk Herstellen
Die Transferrate wird jedoch vom Netzwerkadapter automatisch in Abhängigkeit von der Entfernung zum Access Point festgelegt. Preamble: D-Link Air-Produkte sind standardmäßig auf „Long Preamble“ eingestellt. Der Wert „Preamble“ legt die Länge des CRC-Blocks für die Kommunikation zwischen dem Access Point und den drahtlosen Netzwerkadaptern fest. - Seite 8 D-Link AirPlus DWL-650+ Wireless Cardbus Adapter Klicken Sie auf „Start“. Klicken Sie anschließend mit der rechten Maustaste auf „Netzwerkumgebung“. Wählen Sie „Eigenschaften“. Klicken Sie nun auf die „Drahtlose Netzwerkverbindung“ des DWL-650+- Netzwerkadapters. Wählen Sie „Eigenschaften“, klicken Sie auf „Internetprotokoll (TCP/IP)“ und schließlich auf „Eigenschaften“.
- Seite 9 Internetdiensteanbieter. Klicken Sie auf „OK“. {0> Windows 2000: (Abb. 6.4) Klicken Sie auf „Start“ > „Einstellungen“ D-Link AirPlus DWL-650+ Wireless Cardbus Adapter > „Netzwerk- und DFÜ-Verbindungen“. Doppelklicken Sie auf die „LAN- Verbindung“ des DWL-650+- Netzwerkadapters. Wählen Sie anschließend „Internetprotokoll (TCP/IP)“, und klicken Sie auf „Eigenschaften“.
- Seite 10 Wählen Sie „IP-Adresse automatisch beziehen“. Wählen Sie anschließend „DNS- Serveradresse automatisch beziehen“. Klicken Sie auf „OK“. Installation für Zugriff auf einen Fig. 6.5 Wireless Router oder Access Point unter Verwendung einer statischen IP- Adresse. (Abb. 6.6) Wählen Sie „Folgende IP-Adresse verwenden“.
- Seite 11 Klicken Sie auf „Start“ > „Einstellungen“ > „Systemsteuerung“. Doppelklicken Sie nun auf „Netzwerk“. Wählen Sie anschließend D-Link AirPlus DWL-650+ Wireless Cardbus Ad den Eintrag „TCP/IP“ des DWL-650+- Netzwerkadapters. Klicken Sie auf „Eigenschaften“, wählen Sie danach „Internetprotokoll (TCP/IP)“, und klicken Sie auf „Eigenschaften“.
- Seite 12 Wählen Sie „IP-Adresse festlegen“. Geben Sie eine statische IP-Adresse ein, die im Netzwerk des Wireless Router oder Access Point gültig ist. IP-Adresse: 192.168.0.51 Subnetzmaske: 255.255.255.0 Wählen Sie „Verbindung zu Netzwerkmedien erkennen“. Klicken Sie auf „OK“. Abb. 6.9 Drahtloses Netzwerk überprüfen Windows XP und 2000 Klicken Sie auf „Start“...
-
Seite 13: Fehlerbehebung
Eingabetaste. Falls eine intakte drahtlose Verbindung besteht, werden die Antworten des Wireless Router oder Access Point angezeigt. Abb. 6.11 Ausführliche Informationen zu den Grundlagen von drahtloser Kommunikation und Dateifreigabe, zu Ad-hoc- und Infrastructure- Netzwerken sowie zur Fehlersuche finden Sie im Handbuch des DWL-650+- Netzwerkadapters auf der mitgelieferten CD-ROM. -
Seite 14: Technische Unterstützung
Antwort: Setzen Sie sowohl den Access Point als auch den DWL- 650+-Netzwerkadapter auf die werksseitigen Voreinstellungen zurück. Technische Unterstützung Vielen Dank, dass Sie einen D-Link AirPlus DWL-650+-Netzwerkadapter erworben haben. Bei Fragen oder für Unterstützung beim Einsatz des DWL-650+- Netzwerkadapters können Sie sich gern mit unserem Technischen Kundendienst in Verbindung setzen. - Seite 15 08.00 bis 19.00 Uhr, freitags von 08.00 bis 17.00 Uhr. Technische Unterstützung von D-Link im Internet: http://www.dlink.de/ Building Networks for People © Copyright D-Link Systems, Inc. 2002. Alle Rechte vorbehalten. D-Link ist eine eingetragene Marke von D- Link Systems, Inc. Andere Marken sind Eigentum ihrer jeweiligen Inhaber. Änderungen vorbehalten...
