Reinhardt 140 Bedienungsanleitung

Erdsensor
Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis

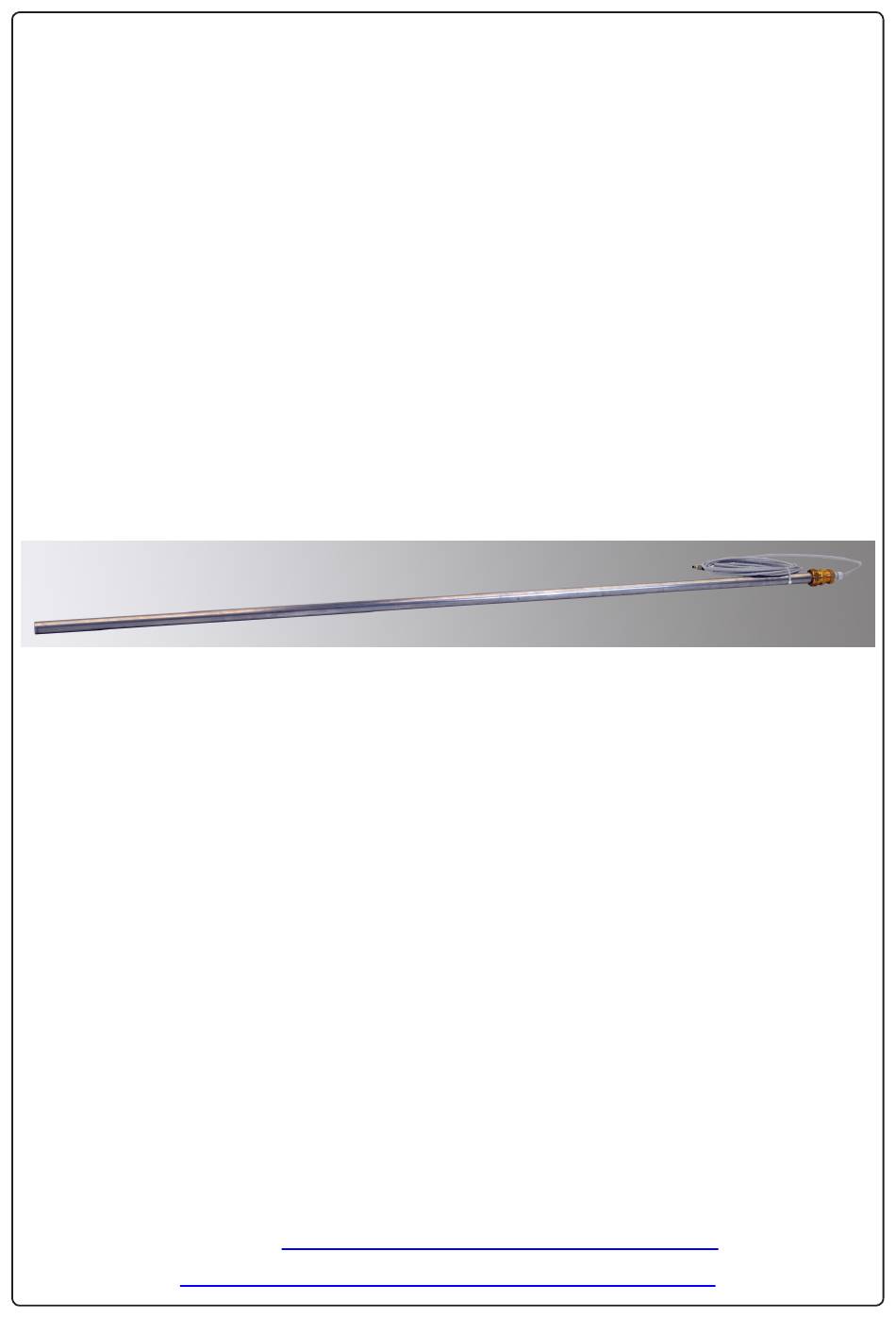

Bedienungsanleitung
Erdsensor 140
mit serieller Schnittstelle
REINHARDT System- und
Messelectronic GmbH
Bergstr. 33 D-86911 Dießen-Obermühlhausen
Tel. 0049 - (0) 8196/934100 Fax 0049 - (0)8196/7005 or 1414
E-Mail:
wetter@reinhardt-testsystem.de
http://www.reinhardt-wetterstationen.de
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reinhardt 140

Inhaltszusammenfassung für Reinhardt 140

  • Seite 1 Bedienungsanleitung Erdsensor 140 mit serieller Schnittstelle REINHARDT System- und Messelectronic GmbH Bergstr. 33 D-86911 Dießen-Obermühlhausen Tel. 0049 - (0) 8196/934100 Fax 0049 - (0)8196/7005 or 1414 E-Mail: wetter@reinhardt-testsystem.de http://www.reinhardt-wetterstationen.de...

  • Seite 2: Inhaltsverzeichnis

    3.2.1 Messbereiche .........................7 3.3 Abmessungen ..........................7 3.4 Spannungsversorgung ........................7 3.5 Datenformat............................7 4 Steckerbelegung............................8 4.1 Anschlußkabel ..........................8 geändert am 07.08.2020 von DO Erdsensor_140_d.pmd Seite 2 REINHARDT System- und Messelectronic GmbH Bergstr. 33 86911 Diessen-Obermühlhausen Postfach 12 41 D-86908 Diessen Tel. 08196/934100...
  • Seite 3 Bedienungsanleitung Erdsensor 140 Erdsensor 140 mit serieller Schnittstelle Schema des Erdsensor 140 geändert am 07.08.2020 von DO Erdsensor_140_d.p65 Seite 3 REINHARDT System- und Messelectronic GmbH Fax: 08196/7005 und 1414 email: wetter@reinhardt-testsystem.de Web: http://www.reinhardt-wetterstationen.de...

  • Seite 4: Zur Beachtung

    Zur Montage der Erdsensors 140 bohren Sie mit Hilfe eines geeigneten Erdbohrers ein 1m tiefes Loch mit mindestens 35 mm Durchmesser. Führen Sie dann den Erdsensor 140 in das Loch ein, so dass die Markierung am Erdsensor 140 auf gleicher Höhe wie der Erdboden liegt. Danach wässern Sie den Boden, bis das eingeschlämmte Erdreich den Sensor vollständig umschließt.

  • Seite 5: Inbetriebnahme

    Bedienungsanleitung Erdsensor 140 2 Inbetriebnahme 2.1 Hardware Installation Montieren Sie den Erdsensor 140 wie oben beschrieben. Nach der Installation der Hardware wird nun die Wetterstation, bzw. der Sensor für den Betrieb des Erdsensors 140 am GPS-Eingang eingerichtet. 2.2 Einrichten der Wetterstation...
  • Seite 6 Bedienungsanleitung Erdsensor 140 Zuletzt resetten Sie die Wetterstation oder den Sensor. Beim Neustart wird nun der Erdsensor 140 detektiert und dessen 5 Temperaturwerte im Datenstring der Wetterstation mit den Kennungen BA, BB, BC, BD und BE ausgegeben. Der Datenstring des Erdsensors 140 selbst hat folgendes Format: &A-01.2, BB000.9, BC012.0, BD0013.4, BE014.4,...

  • Seite 7: Technische Details

    Beispiel eines Datensatzes: &A-01.2, BB000.9, BC012.0, BD0013.4, BE014.4, Alle 5 Sekunden sendet der Erdsensor 140 einen Datensatz, der durch Komma getrennt, die ein- zelnen Messwerte mit Sensorkennung standardmäßig in folgender Reihenfolge enthält: Temperatur +30cm (?A), Temperatur +5cm (BB), Temperatur -5cm (BC), Temperatur -50cm (BD), Temperatur -100cm (BE), Der Datensatz endet mit <CR><LF>.

  • Seite 8: Steckerbelegung

    4 Steckerbelegung 4.1 Anschlußkabel Das Anschlußkabel beinhaltet einen 5V Spannungsregler, welcher im Stecker des Kabels einge- baut ist! Dieser Spannungsregler ist zwingend nötig, ohne diesen wird der Erdsensor 140 zerstört! 5 poliger Stecker 1 (GND) 4 (Sensordaten mit 9600 Baud) 5 (VCC 8-20VDC) Das Datenkabel kann bei optimalen Bedingungen bis zu 50m verlängert werden.
