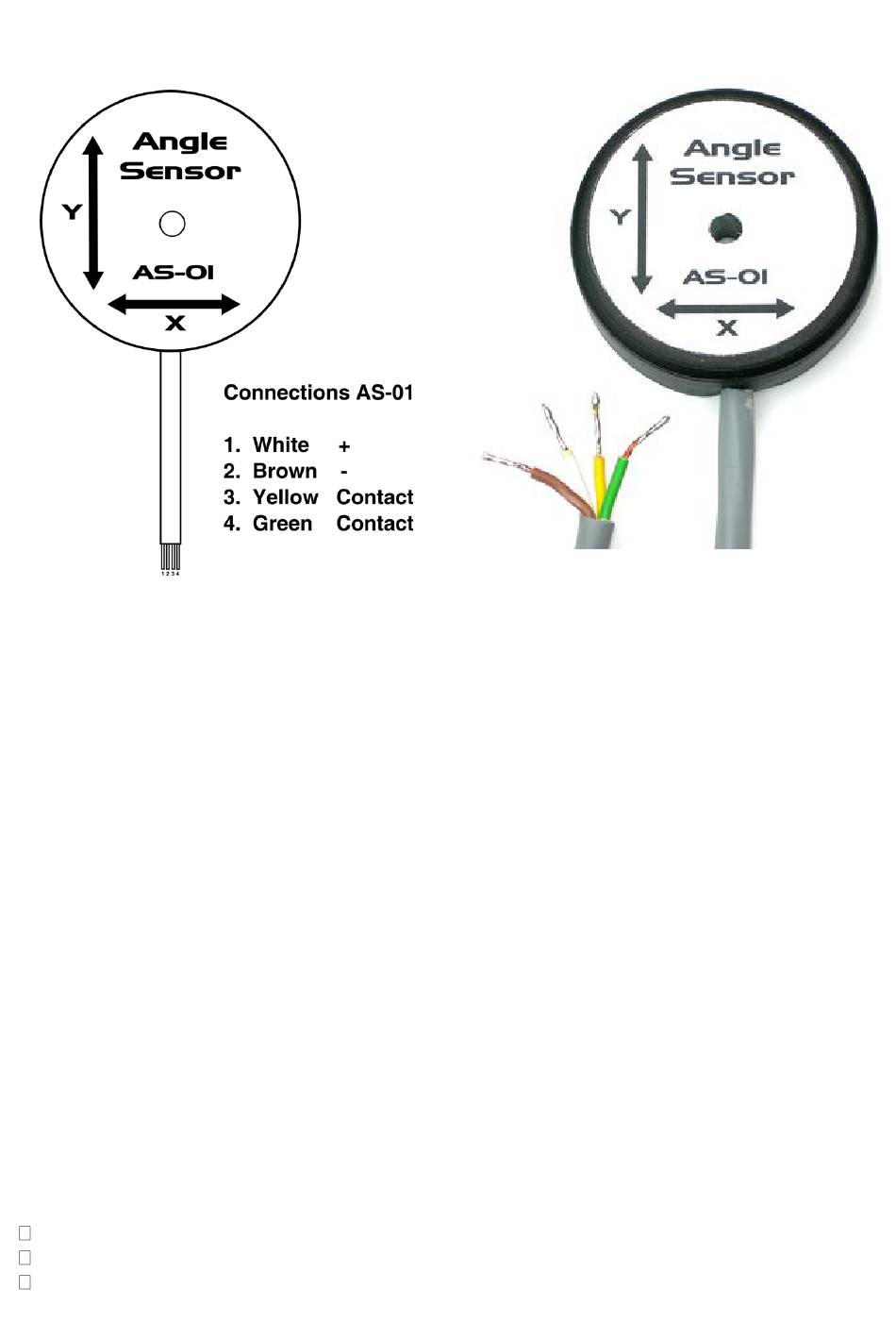

Hoeksensor AS-01
Montage.
Monteer de AS-01 op de juiste manier, en wel zo dat bij verandering van hoek de Y-as beweegt.
Aansluiten.
Zet het oppervlak waar de sensor op gemonteerd is in de neutrale positie. Sluit nu de witte (+) en
bruine (–) draad aan op een constante spanning tussen de 10 en 30 Volt.
Na 5 seconden is de sensor geijkt en klaar voor gebruik.
Bij verandering van hoek zal het potentiaal vrij contact actief worden.
Specificaties.
Spanning:
Stroomverbruik stand-by:
Stroomverbruik actief:
Max. schakel stroom:
Diameter:
Montage gat:
Actief als invalshoek is bewogen meer dan: 40° (Delay: 3 sec.)
Active:
X-as
Y-as
Z-as
10-30 V DC
1,3 mA @ 12 Volt
14 mA @ 12 Volt
2 Amp.
ø 52 mm
4,5 mm
Werbung
Inhaltszusammenfassung für Infineon Technologies Angle Sensor AS-01
- Seite 1 Hoeksensor AS-01 Montage. Monteer de AS-01 op de juiste manier, en wel zo dat bij verandering van hoek de Y-as beweegt. Aansluiten. Zet het oppervlak waar de sensor op gemonteerd is in de neutrale positie. Sluit nu de witte (+) en bruine (–) draad aan op een constante spanning tussen de 10 en 30 Volt.
- Seite 2 Winkelsensor AS-01 Montage. Montiere Sie den AS-01 Sensor so dass er sich um die Y-Achse bewegt. Anschließen. Bringen Sie die Montagefläche, worauf der Sensor befestigt ist, in einer neutrale Haltung. Schließen Sie den Weißen Draht (+) und den Braunen Draht (-) an eine konstante Spannung zwischen 10-30Volt an.
- Seite 3 Angle Sensor AS-01 Mounting. Install the AS-01 sensor so that it moves around the Y axis. Connecting. By changing the angle of potential free contact will be active. Put the surface where the sensor is mounted in the neutral position. Now connect the white (+) and brown (-) wire to a constant voltage between 10 and 30 Volts.
